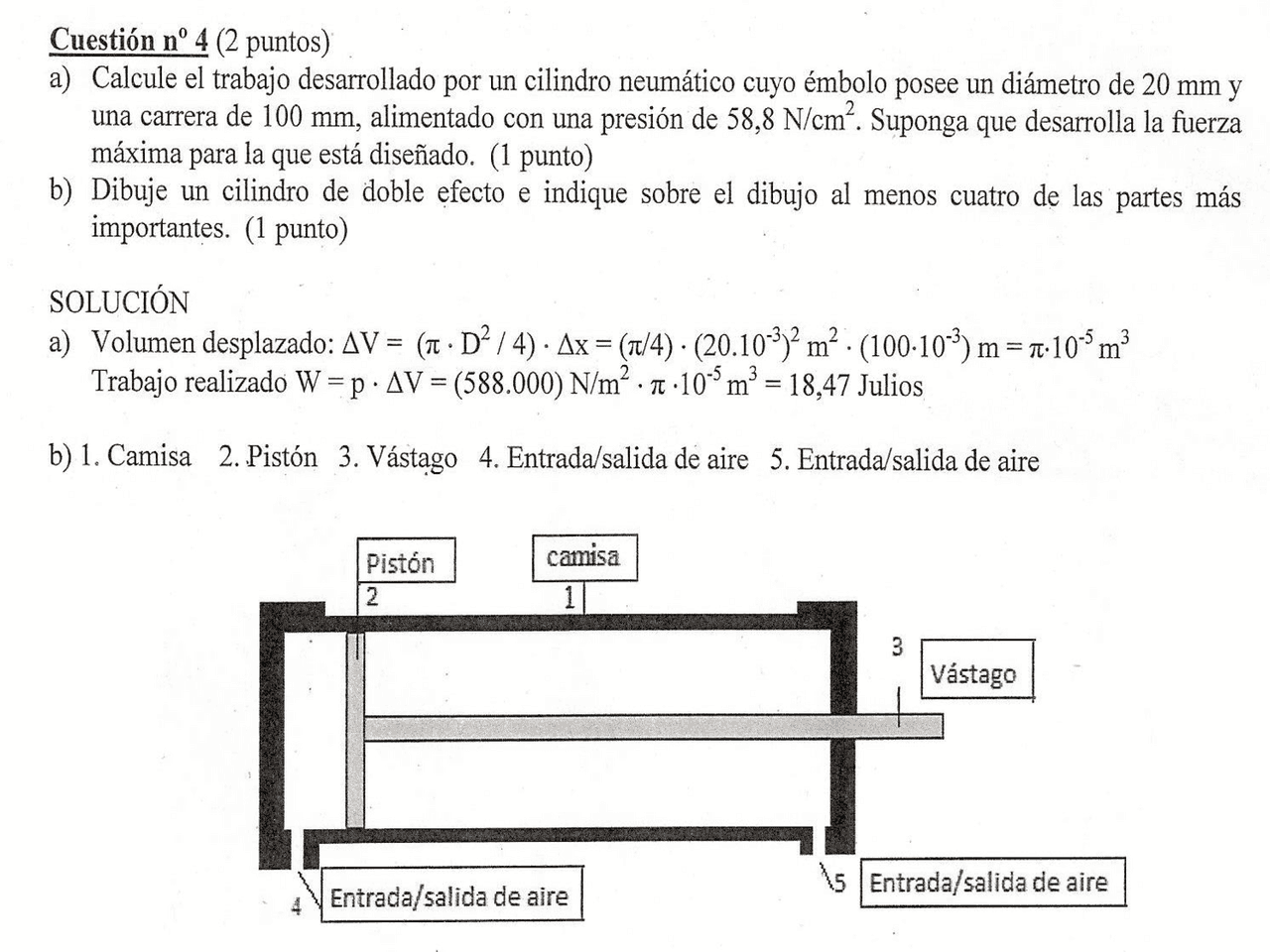

Cuestión n' 4 (2 puntos) a) Calcule el trabajo desarrollado por un cilindro neumático cuyo émbolo posee un diámetro de 20 mm y una carrera de 100 mm, alimentado con una presión de 58,8 N/cm?. Suponga que desarrolla la fuerza máxima para la que está diseñado. (1 punto) b) Dibuje un cilindro de doble efecto e indique sobre el dibujo al menos cuatro de las partes más importantes. (1 punto) SOLUCIÓN a) Volumen desplazado: AV= (1 + D? / 4) - Ax= (1/4) - (20.10%? m? - (100-10%) m=x-10* m' Trabajo realizado W =p - AV = (588.000) N/m? . 7: -10% m? = 18,47 Julios b) 1. Camisa 2. Pistón 3. Vástago 4. Entrada/salida de aire 5. Entrada/salida de aire Pistón camisa 2 1 4 Y Entrada/salida de aire uu Vástago Entrada/salida de aire
