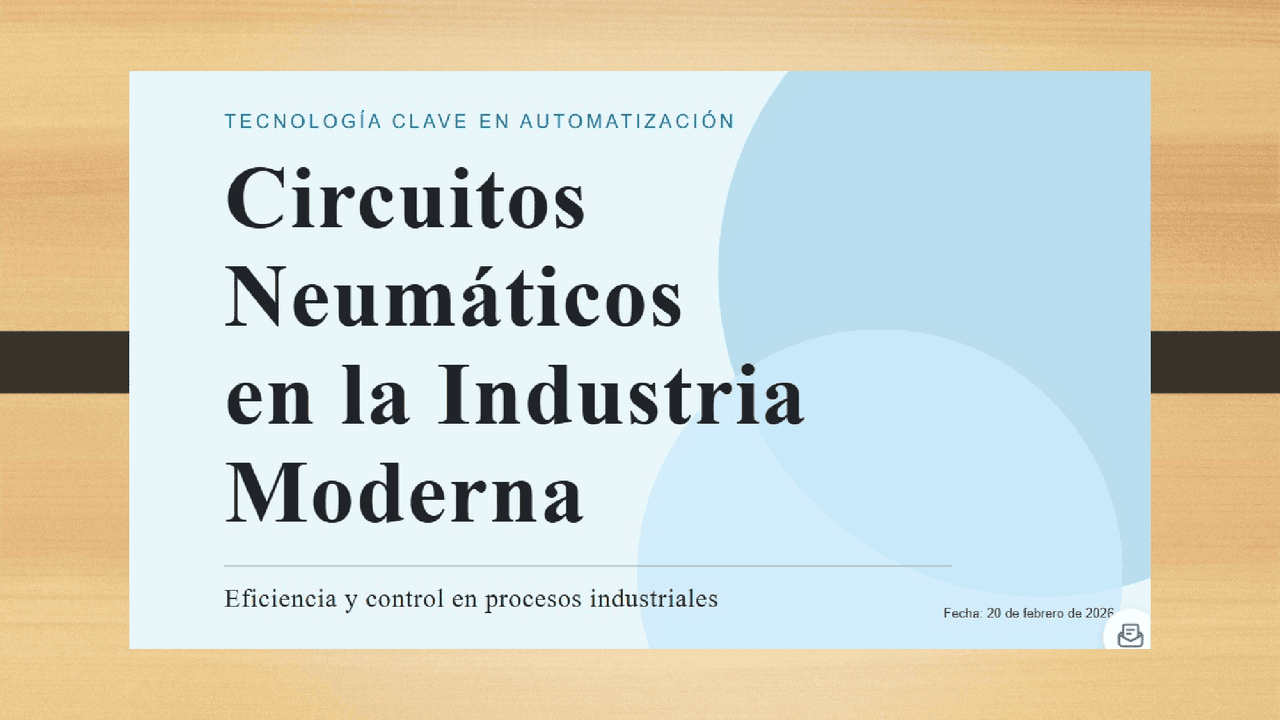

TECNOLOGÍA CLAVE EN AUTOMATIZACIÓN Circuitos Neumáticos en la Industria Moderna Eficiencia y control en procesos industriales Introducción a la Neumática Industrial La neumática es una tecnología clave que utiliza aire comprimido para la automatización de procesos industriales. Su aplicación es fundamental para mejorar la eficiencia y la fiabilidad en una amplia gama de sectores productivos. Definición y Principio Ventajas Principales Aplicaciones Comunes Se define como la tecnología que emplea aire Destaca por su limpieza, al no generar residuos; Es esencial en sectores como el automotriz para comprimido para generar movimiento y fuerza. su seguridad, al reducir riesgos eléctricos; y su ensamblaje, el textil para control de maquinaria y Su principio se basa en la conversión de energía bajo coste de mantenimiento en comparación el de alimentación para manipulación y potencial del aire en trabajo mecánico útil. con otras tecnologías de automatización. empaquetado de productos de forma segura. La implementación de la neumática industrial es una decisión estratégica para optimizar la producción. Comprender sus fundamentos y ventajas permite desarrollar soluciones de automatización más eficientes, seguras y rentables, impulsando la competitividad en el mercado moderno. La Unidad de Mantenimiento FRL > le Filtro: Purificación del Aire La función del fillro es crucial. Elimina impurezas sólidas y condensa el agua del aire comprimido asegurando la protección y longevidad de los componentes neumáticos del circuito. Regulador: Presión Estable El regulador ajusta y mantiene una presión de trabajo constante. Mediante un manómetro, permite una configuración precisa para optimizar el rendimiento y la seguridad de todo el sistema neumático. Lubricador: Reducción de Fricción El lubricador introduce una fina niebla de aceite en el aire. Este aceite reduce la fricción y el desgaste en los componentes móviles, como cilindros y válvulas garantizando un funcionamiento suave y eficiente. Clasificación de los Actuadores Neumáticos | Cilindros de simple efecto Transforman la energía del aire en movimiento mecánico lineal, utilizando un muelle o fuerza externa para la carrera de retomo. | Cilindros de doble efecto Permiten un movimiento controlado tanto de avance como de retroceso mediante aire comprimido, ofreciendo mayor versatilidad. | Actuadores de giro y motores Están diseñados especificamente para aplicaciones que requieren un movimiento rotativo, ya sea angular o continuo Simbología Normalizada según ISO 1219 Pressure Regulator Pneumatic Control Valve Filter Compressor i Estándares para una Interpretación == En Universal ] LT E ñ | | Pneumatic La norma 150 1219 es fundamental para garantizar la interpretación Actuator . 8 ¿ sE Racelvar (Cylinder) universal de los esquemas neumáticos, definiendo la representación tank de líneas y cruces para asegurar la máxima claridad en los planos. Simbolos y Codificación de Componentes Esta norma incluye símbolos específicos para componentes clave como generadores y depósitos. Además, establece un sistema de identificación alfabética y numérica para las vías de las válvulas Simbología de Actuadores y Válvulas Iconografía de Actuadores La iconografía es fundamental para diseñar circuitos neumáticos, proporcionando una representación visual clara. Los simbolos definen la función y características de cada componente. « Simbolos de cilindros con amortiguación. + Representación de actuadores con vástagos telescópicos. + Uso de iconografía especifica para un diseño preciso. j Simbolos de Válvulas y Control Las posiciones de las válvulas se representan mediante cuadrados adyacentes, donde cada uno detalla las vías y el flujo. Esto es clave para comprender la lógica del circuito. Se emplea simbología estandarizada para métodos de accionamiento como retornos por muelle y pilotajes neumáticos, elementos esenciales para interpretar y crear esquemas claros en la industria. | Embalaje y Paletizado Automático Los sistemas neumáticos son clave para el embalaje y paletizado automático, permitiendo una manipulación rápida y precisa que optimiza las líneas de producción industrial. | Herramientas en Líneas de Montaje Las herramientas neumáticas son esenciales en las lineas de montaje por su potencia, ligereza y seguridad, mejorando la eficiencia del ensamblaje en diversas aplicaciones | Transporte por Vacio y Manipulación El transporte por vacío facilita la manipulación segura de materiales frágiles o de formas irregulares, como vidrio o componentes electrónicos, automatizando procesos delicados A Seguridad y Mantenimiento de Circuitos
