Operaciones Unitarias
1
Universidad Arturo Prat – Casa Central

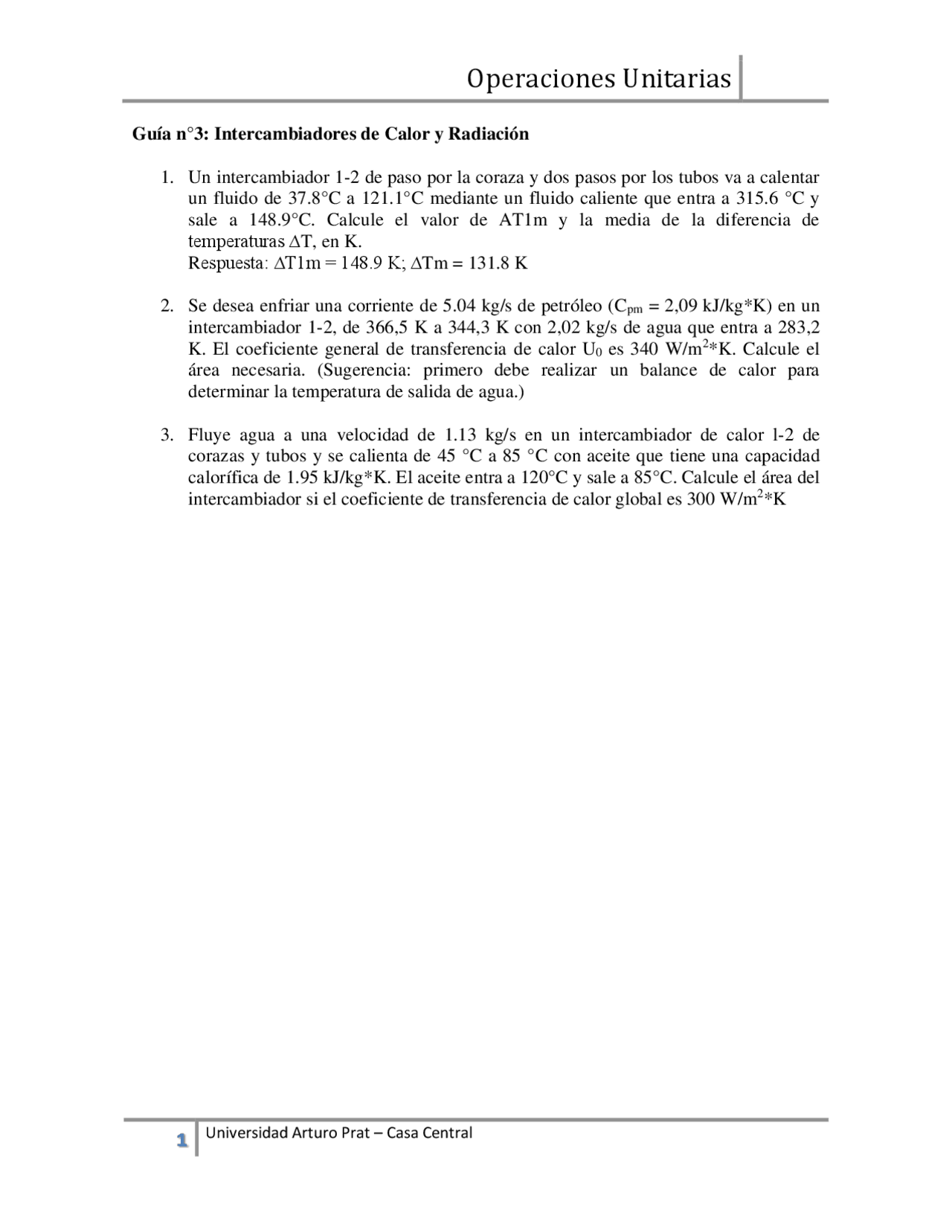

Guía n°3: Intercambiadores de Calor y Radiación
1. Un intercambiador 1-2 de paso por la coraza y dos pasos por los tubos va a calentar
un fluido de 37.8°C a 121.1°C mediante un fluido caliente que entra a 315.6 °C y
sale a 148.9°C. Calcule el valor de AT1m y la media de la diferencia de
temperaturas ∆T, en K.
Respuesta: ∆T1m = 148.9 K; ∆Tm = 131.8 K
2. Se desea enfriar una corriente de 5.04 kg/s de petróleo (Cpm = 2,09 kJ/kg*K) en un
intercambiador 1-2, de 366,5 K a 344,3 K con 2,02 kg/s de agua que entra a 283,2
K. El coeficiente general de transferencia de calor U0 es 340 W/m2*K. Calcule el
área necesaria. (Sugerencia: primero debe realizar un balance de calor para
determinar la temperatura de salida de agua.)
3. Fluye agua a una velocidad de 1.13 kg/s en un intercambiador de calor l-2 de
corazas y tubos y se calienta de 45 °C a 85 °C con aceite que tiene una capacidad
calorífica de 1.95 kJ/kg*K. El aceite entra a 120°C y sale a 85°C. Calcule el área del
intercambiador si el coeficiente de transferencia de calor global es 300 W/m2*K
