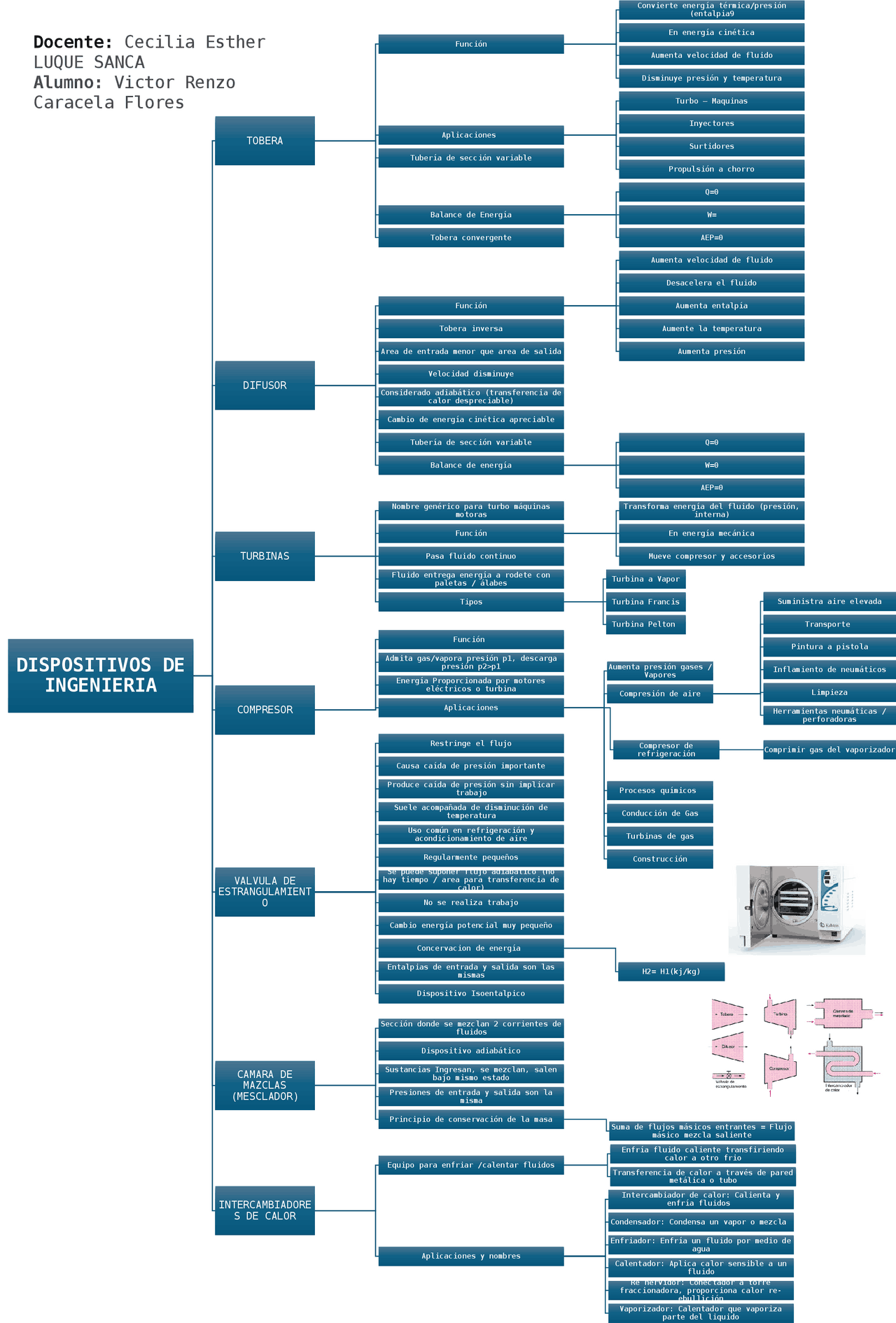

DISPOSITIVOS DE
INGENIERIA
TOBERA
Función
Convierte energía térmica/presión
(entalpia9
En energía cinética
Aumenta velocidad de fluido
Disminuye presión y temperatura
Aplicaciones
Turbo – Maquinas
Inyectores
Surtidores
Propulsión a chorro
Tubería de sección variable
Balance de Energía
Q=0
W=
AEP=0Tobera convergente
DIFUSOR
Función
Aumenta velocidad de fluido
Desacelera el fluido
Aumenta entalpía
Aumente la temperatura
Aumenta presión
Tobera inversa
Area de entrada menor que area de salida
Velocidad disminuye
Considerado adiabático (transferencia de
calor despreciable)
Cambio de energía cinética apreciable
Tubería de sección variable
Balance de energía
Q=0
W=0
AEP=0
TURBINAS
Nombre genérico para turbo máquinas
motoras
Función
Transforma energía del fluido (presión,
interna)
En energía mecánica
Mueve compresor y accesoriosPasa fluido continuo
Fluido entrega energía a rodete con
paletas / álabes
Tipos
Turbina a Vapor
Turbina Francis
Turbina Pelton
COMPRESOR
Función
Admita gas/vapora presión p1, descarga
presión p2>p1
Energía Proporcionada por motores
eléctricos o turbina
Aplicaciones
Aumenta presión gases /
Vapores
Compresión de aire
Suministra aire elevada
Transporte
Pintura a pistola
Inflamiento de neumáticos
Limpieza
Herramientas neumáticas /
perforadoras
Compresor de
refrigeración Comprimir gas del vaporizador
Procesos químicos
Conducción de Gas
Turbinas de gas
Construcción
VALVULA DE
ESTRANGULAMIENT
O
Restringe el flujo
Causa caída de presión importante
Produce caída de presión sin implicar
trabajo
Suele acompañada de disminución de
temperatura
Uso común en refrigeración y
acondicionamiento de aire
Regularmente pequeños
Se puede suponer flujo adiabático (no
hay tiempo / area para transferencia de
calor)
No se realiza trabajo
Cambio energía potencial muy pequeño
Concervacion de energía
H2= H1(kj/kg)
Entalpias de entrada y salida son las
mismas
Dispositivo Isoentalpico
CAMARA DE
MAZCLAS
(MESCLADOR)
Sección donde se mezclan 2 corrientes de
fluidos
Dispositivo adiabático
Sustancias Ingresan, se mezclan, salen
bajo mismo estado
Presiones de entrada y salida son la
misma
Principio de conservación de la masa
Suma de flujos másicos entrantes = Flujo
másico mezcla saliente
INTERCAMBIADORE
S DE CALOR
Equipo para enfriar /calentar fluidos
Enfría fluido caliente transfiriendo
calor a otro frio
Transferencia de calor a través de pared
metálica o tubo
Aplicaciones y nombres
Intercambiador de calor: Calienta y
enfría fluidos
Condensador: Condensa un vapor o mezcla
Enfriador: Enfría un fluido por medio de
agua
Calentador: Aplica calor sensible a un
fluido
Re hervidor: Conectador a torre
fraccionadora, proporciona calor re-
ebullición
Vaporizador: Calentador que vaporiza
parte del liquido
Docente: Cecilia Esther
LUQUE SANCA
Alumno: Victor Renzo
Caracela Flores
