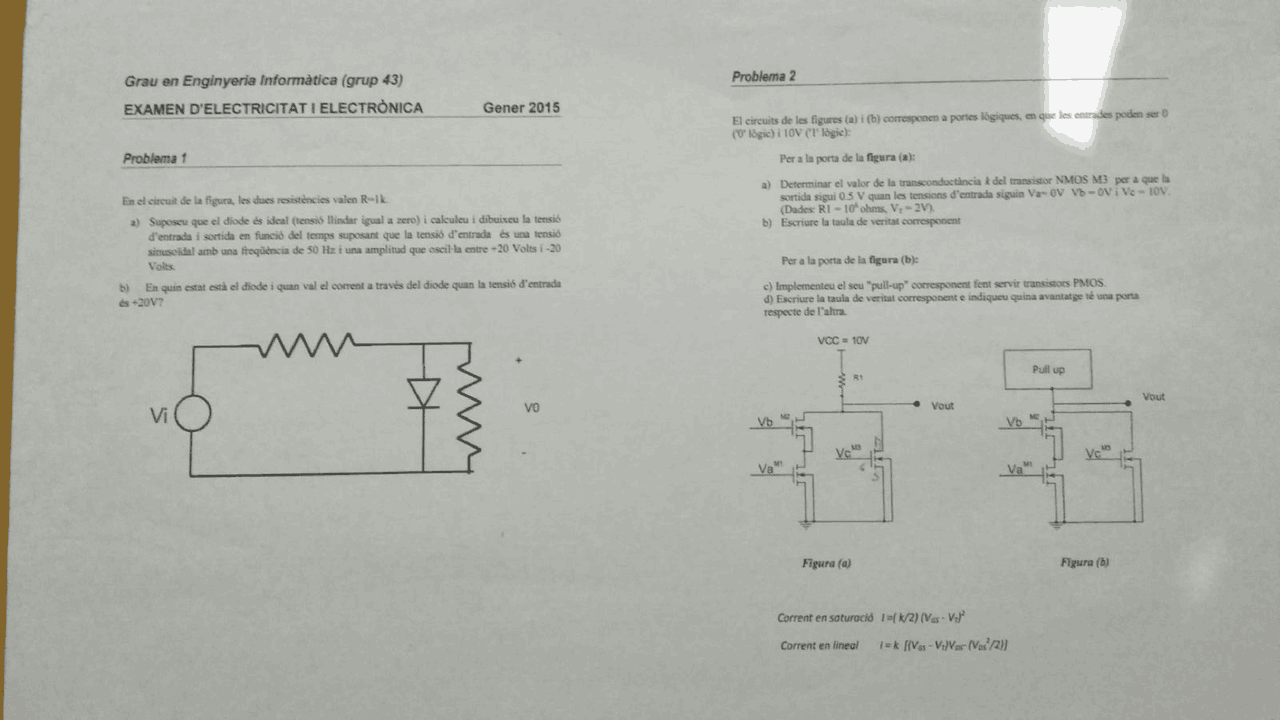

Grau en Enginyeria Informática (grup 43) EXAMEN D'ELECTRICITAT | ELECTRÓNICA Gener 2015 Problema 1 En el circuit de la figura, les dues resisténcios valen R=1k 2) Suposeu que el diode és ideal (tensió llindar igual a zero) ¡ calculeu i dibuixeu la tensió d'entrada ¡i sortida en funció del temps suposani que la tensió d'entrada és una tensió sinusoidal amb una freqúéncia de 50 Hz i una amplitud que oscil-la entre +20 Volts ¡ 20 Volts. b) En quin estat está el diode i quan val el corrent a través del diode quan la tensió d'entrada és +20V? Problema 2 El circuits de les figures (a) i (b) corresponen a portes lógiques, en que <= - «des poden ser Ú (V lógic) i 10V CU logic) Per a la porta de la figura (1): a) Determinar el valor de la transconductáncia Edel mansisiór NMOS MO per a que la sortida sigui 0.5 Y quan les tensions d'entrada siguio Va= 0V Vb =0V i Ve =- 10V (Dades: R1 = 10* ohms, V, = 2V1 b) Escriure la taula de verital corresponent Per a la porta de la figura (b): <) Implementeu el seu "pullap” corresponent fent servir transistor PMIOS. d) Escriure la taula de verital corresponent e indiqueu quina avantatge té una porta respecte de P'altra. WOC = 10V Pull up - ES RR a Me de a: a De, Figura (a) Figura (b) Corrent en soturació 1=[ k/2) (Vas - Vi" Corrent en lineal 1=k [(Vas-VilVos (Vos'/2))
