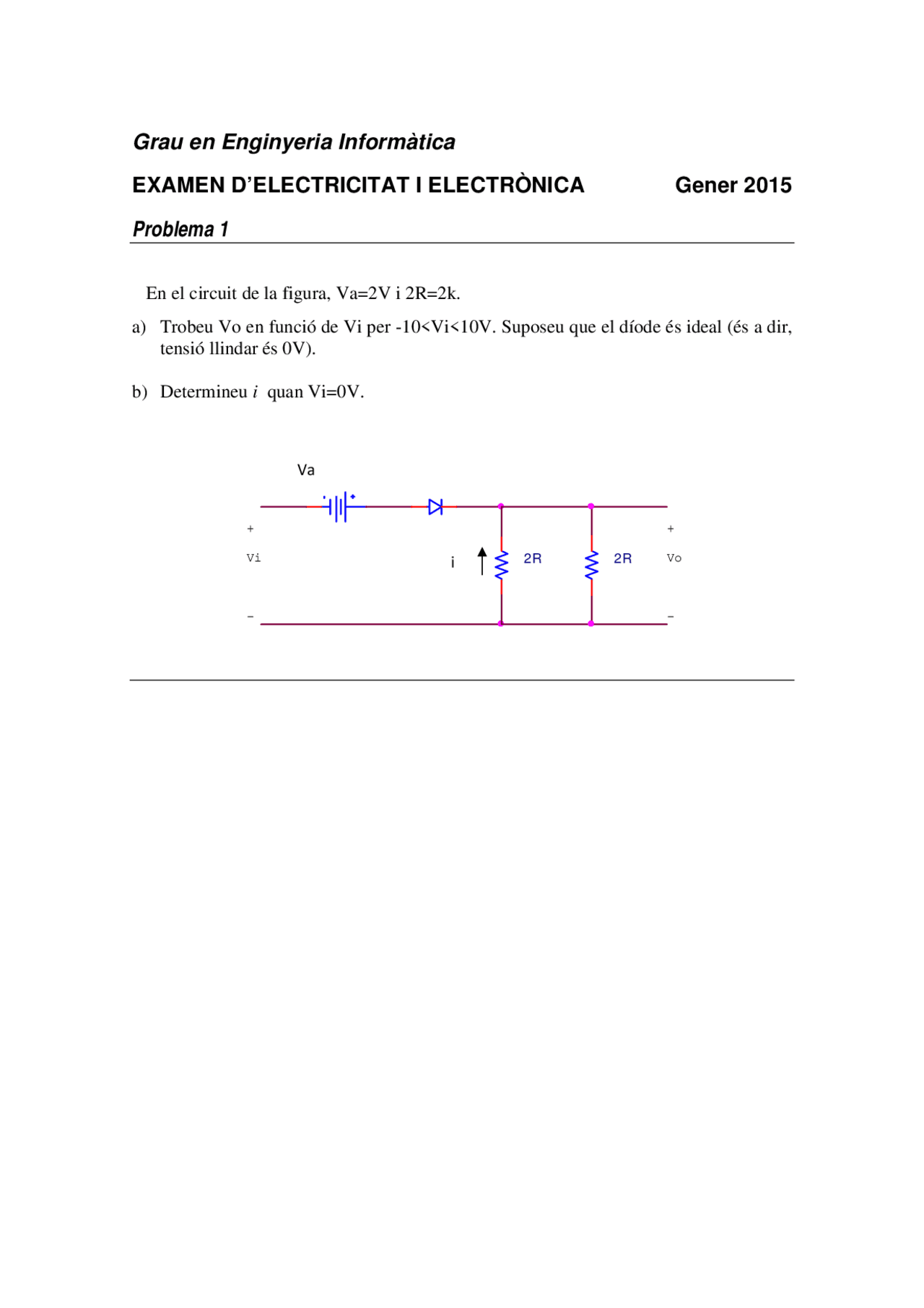

Vo
V
2R 2R
Vi
i
Va
El circuits de les figures (a) i (b) corresponen a portes lògiques, en que les entrades poden ser 0 ('0' lògic) i 10V ('1' lògic):
Per a la porta de la figura (a) :
a) Determinar el valor de la transconductància k del transistor NMOS M1 per a que la sortida sigui 0.5 V quan les tensions d’entrada siguin V (^) a = 10V V (^) b = 0V. (Dades: R = 10 6 ohms, VT = 2V ). b) Escriure la taula de veritat corresponent
Per a la porta de la figura (b):
c) Implementeu el seu "pull-up" corresponent fent servir transistors PMOS. d) Escriure la taula de veritat corresponent e indiqueu quina avantatge té una porta respecte a l’altra.
Figura (a) Figura (b)
Corrent en saturació I =( k/2) (VGS - V (^) T) 2
Corrent en lineal I = k [(V (^) GS - V (^) T)V (^) DS - (V (^) DS^2 /2)]
M
Pull up
Vout
M
M
R
VCC= 10V
Vout
