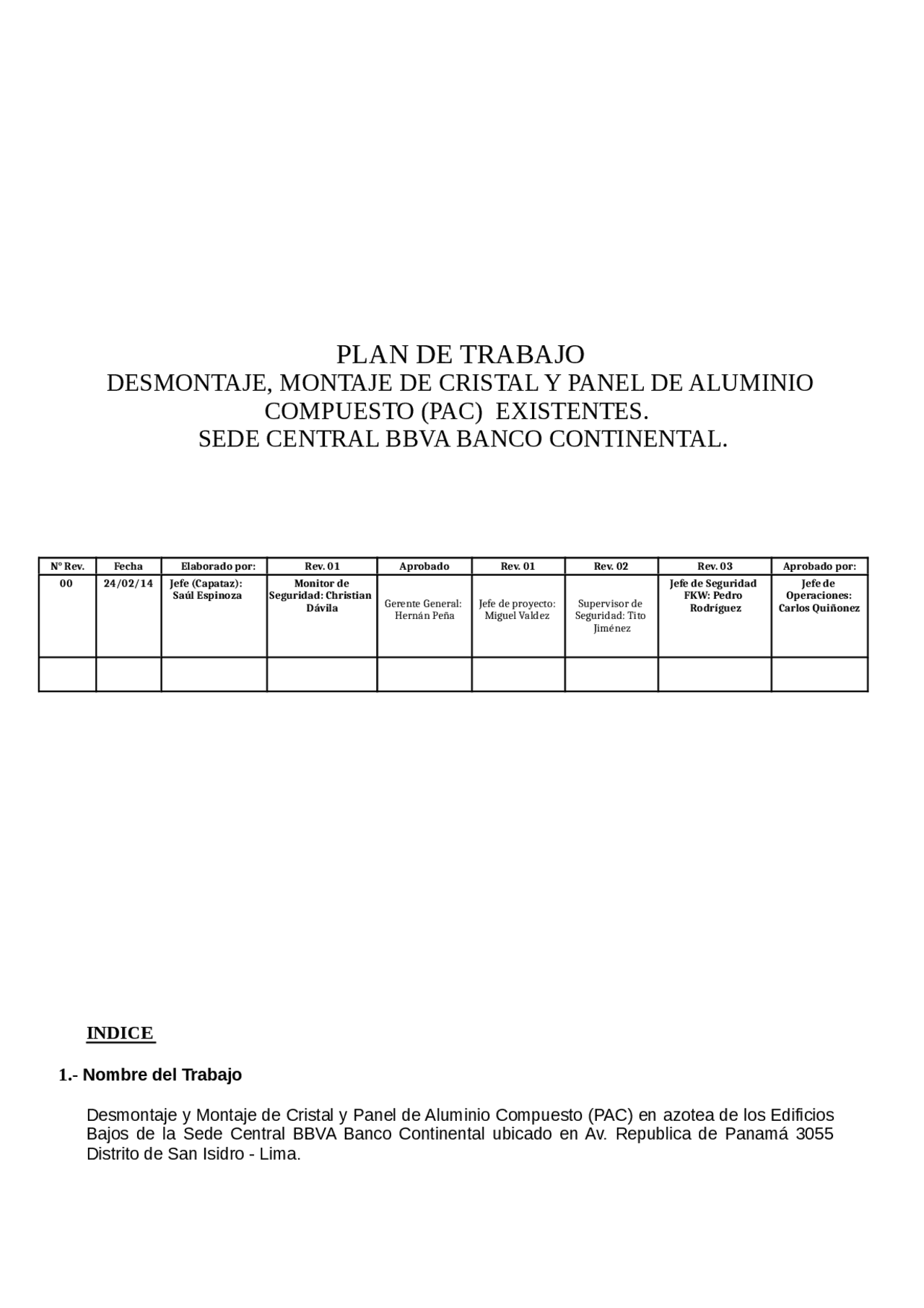

PLAN DE TRABAJO
DESMONTAJE, MONTAJE DE CRISTAL Y PANEL DE ALUMINIO
COMPUESTO (PAC) EXISTENTES.
SEDE CENTRAL BBVA BANCO CONTINENTAL.
N° Rev. Fecha Elaborado por: Rev. 01 Aprobado Rev. 01 Rev. 02 Rev. 03 Aprobado por: 00 24/02/14 Jefe (Capataz): Saúl Espinoza
Monitor de Seguridad: Christian Dávila Gerente General:Hernán Peña Jefe de proyecto:Miguel Valdez Seguridad: TitoSupervisor de Jiménez
Jefe de Seguridad FKW: Pedro Rodríguez
Jefe de Operaciones: Carlos Quiñonez
INDICE
1.- Nombre del Trabajo
Desmontaje y Montaje de Cristal y Panel de Aluminio Compuesto (PAC) en azotea de los Edificios Bajos de la Sede Central BBVA Banco Continental ubicado en Av. Republica de Panamá 3055 Distrito de San Isidro - Lima.
2.- Alcance Del trabajo:
El presente procedimiento se aplicará para el proceso de Desmontaje y Montaje de Cristal y Panel de Aluminio Compuesto la azotea de los Edificios Bajos.
3.- Organización del Contratista.
David Herman Peña # 998261599
Saúl Espinoza 347*
Christian Dávila 957512853
3.1.- Organización de la supervisión (FURUKAWA).
Carlos Quiñonez
3.1 Mano de Obra.
Jefe de Equipo
Hernán Peña
- Para izar el cristal a su posición final, se hará uso de un winche eléctrico y se tendrán las siguientes consideraciones: - El winche eléctrico será instalado en el último nivel de la zona afectada, quedando el motor cercano a la proyección vertical.
- Luego de habilitar el cristal en el área asignada (Limpieza posición correcta de montaje) y dejarlo listo para su izaje, se procederá a abrazar el cristal con eslingas y se colocaran cuatro ventosas, las cuales estarán puestas en la parte frontal del mismo, estos accesorios darán facilidad al momento de levantar y de colocar el cristal.
- Esta actividad estará acompañada con la plataforma suspendida (monomotor).
- Para izar el cristal se contará con un operario encargado de operar el winche eléctrico (Operación de ascenso y descenso del material), dos operarios guiaran el cristal en la subida desde la parte inferior, utilizando sogas de 5/8”.
- El izaje también será apoyado en su traslado por el personal que se encuentre dentro de la plataforma suspendida
- Para realizar la acción de acercar el cristal a la fachada en cuestión, el personal que se encuentre en la plataforma suspendida guiara el cristal hasta su posición final.
- Luego de tener el cristal en la posición requerida, se procederá a fijarlo al perfil del panel existente, mediante silicona, y asegurado con torniquetes.
- Una vez montado se procederá la cuadre del mismo a fin de generar un alineamiento correcto entre sí para proceder al sello final de las juntas del cristal, para esta actividad se hará uso de la plataforma suspendida(monomotor)
- Es necesario que el área inferior donde se realizara esta actividad este totalmente despejada.
- (^) Una vez culminados los trabajos de desmontaje y montaje se realizará una revisión y verificación para poner los equipos en marcha.
4.2.- Desmontaje y Montaje de Panel de Aluminio Compuesto (PAC).
- Se procederá con la identificación de la zona de trabajo designada por el cliente como área de desplazamiento y almacenamiento del PAC dentro de La zona establecida (hall 6 piso 5° Azotea)
- Luego se procederá a trasladar los materiales hasta su punto de trabajo para proceder al desmontaje del PAC, el traslado de los mismos se realizara por la ruta indicada y respetando las áreas que no integran el área de trabajo (Piso 1 hasta el piso 5, hall 6).
- En paralelo al traslado y acopio de material a montar (PAC). Se realizara el armado de la plataforma de trabajo (Andamio Multidireccional 2.57 metros de ancho por 4 metros de alto) en el área correspondiente
- Previamente a la actividad antes mencionada se procederá al cerramiento provisional de la zona Inferior, con esto reducimos el riesgo de ingreso a la zona de trabajo de terceros
- Después se procederá al desmontaje del panel de aluminio compuesto ya existente (PAC) procediendo al corte de la silicona que componen el sello interior del panel.
- El PAC se retira y se coloca dentro de la plataforma de trabajo (Andamio Multidireccional) para ser descendido a nivel del área donde será recibido por el personal y trasladado al punto de acopio provisional otorgado.
- Luego se procederá a la identificación del PAC de la fachada involucrada respondiendo al orden de montaje establecido.
- Para el montaje del PAC se procederá a revisar los trazos realizados para coincidir con la modulación exigida por obra.
- (^) Para sujetar el PAC el método de fijación detallado en el expediente técnico de obra (ETO) el cual consiste en entornillar rieles verticales en el concreto y colocar los cassettes de PAC sobre estos rieles dando la sujeción mecánica necesaria para el soporte y alineación.
- Una vez montado se procederá al cuadre de los mismos a fin de generar un alineamiento correcto entre sí, para luego proceder al sello final de las juntas entre paneles de aluminio compuesto, para esta actividad ser hará uso del andamio multidireccional
- Es necesario que todas las zonas donde se realizaran estas actividades estén totalmente despejadas.
5.- Acopio
En la zona establecida previamente por el cliente en coordinación con Monitor de Seguridad de DHP Contratistas Generales EIRL, se almacenarán los materiales procedentes de Planta para su posterior transporte horizontal hacia el 1er. Nivel (hall 6).
Se realizara el traslado vertical por la escalera del Hall 6 hacia la azotea del piso 5.
6.- Traslado
EL traslado del material a instalar se realizara de forma manual por el personal que se encuentre en obra a cargo de las maniobras.
Posteriormente el material desmontado será trasladado al punto de acopio destinado para su regreso a planta y su desecho final
