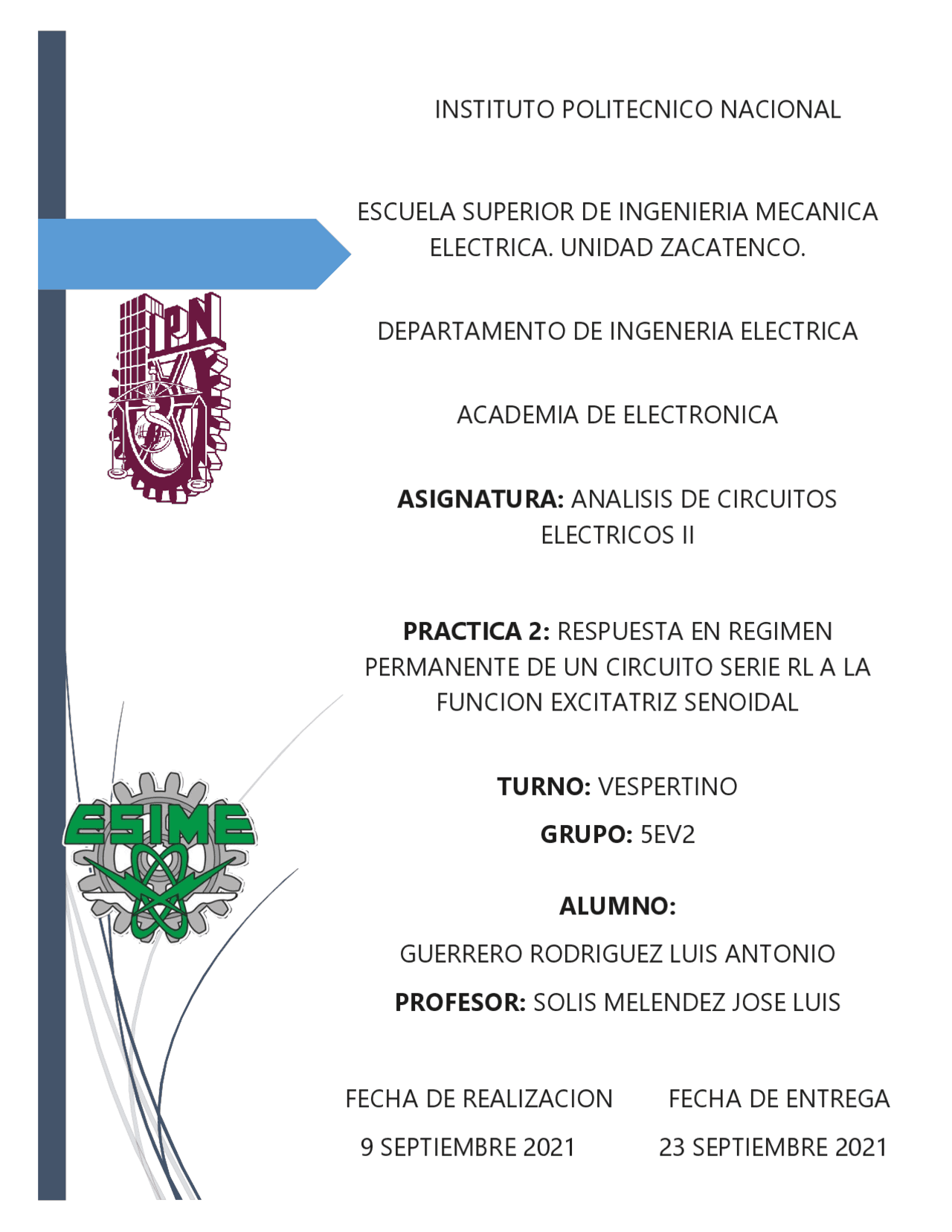

INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERIA MECANICA
ELECTRICA. UNIDAD ZACATENCO.
DEPARTAMENTO DE INGENERIA ELECTRICA
ACADEMIA DE ELECTRONICA
ASIGNATURA: ANALISIS DE CIRCUITOS
ELECTRICOS II
PRACTICA 2: RESPUESTA EN REGIMEN
PERMANENTE DE UN CIRCUITO SERIE RL A LA
FUNCION EXCITATRIZ SENOIDAL
TURNO: VESPERTINO
GRUPO: 5EV 2
ALUMNO:
GUERRERO RODRIGUEZ LUIS ANTONIO
PROFESOR: SOLIS MELENDEZ JOSE LUIS
FECHA DE REALIZACION FECHA DE ENTREGA
9 SEPTIEMBRE 2021 23 SEPTIEMBRE 2021
OBJRETIVOS
Observar el desplazamiento angular entre la tensión y la corriente en un circuito serie RL.
Medir el desplazamiento angular o ángulo de fase entre la tensión y la corriente de un circuito serie RL.
Confirmar experimentalmente que el valor Z de la impedancia de un circuito serie viene dada por la ecuación,
𝑧 = √𝑅^2 + 𝑋𝐿^2
Comprobar que la dependencia entre Z, R y XL viene dada por la ecuación,
𝑍 = 𝑅 + 𝑗𝑋𝐿 = 𝑍𝑐𝑖𝑠0°
Verificar que las relaciones existentes en la magnitud de la tensión aplicada V, la caída de tensión V R , entre los extremos de la resistencia R, y la caída de tensión V L , entre los extremos de la inductancia L, están expresadas por las ecuaciones siguientes:
𝑉 = 𝑉𝑅^2 + 𝑉𝐿^2
𝑍 =
Comprobar experimentalmente que el fasor de tensión aplicada V, a un circuito RL conectado en serie es igual a,
𝑉̅ = 𝑉̅𝑅 + 𝑉̅𝐿 = 𝑉 < 𝜃
DESARROLLO Y EVIDENCIAS
Cálculos iniciales.
Antes de iniciar la práctica, calcule la corriente y las caídas de tensión del circuito de la figura No. 7, considerando los valores nominales siguientes de los elementos:
- Mida la distancia que hay en un periodo. Anote el valor obtenido en la tabla No. 2. Ponga el selector MODE del osciloscopio en DUAL, y observe las señales de tensión y corriente.
- Mida la distancia que hay entre dos picos o dos ceros. Anote el valor obtenido en la tabla No. 2.
- Dibuje la figura resultante.
- Posteriormente, calcule el ángulo de fase θ y anote el valor obtenido en la tabla No. 2.
TABLA No. 2. RELACIONES DE FASE. MÉTODO TENSIÓN-TIEMPO
Distancia T
Distancia α
Angulo de fase θ 3.2 0.5 46.
MEDICIÓN DEL ÁNGULO DE DEFASAMIENTO, POR MEDIO DE LAS FIGURAS DE
LISSAJOUS.
- Conecte los aparatos como se muestra en la figura No. 6. La fuente es un generador de onda senoidal cuya frecuencia es de 60 Hz. En la figura, CH1 y CH2 son, respectivamente, los enchufes de entrada del canal 1 y del canal 2 del osciloscopio, que están conectados respectivamente a los puntos A y B. C, es la tierra común del osciloscopio y del generador. R es un resistor y L es un inductor. El eje vertical, es el eje de tensión y el eje horizontal, es el eje de corriente.
- Inhabilitar el barrido interno del osciloscopio o base de tiempo, poniendo el interruptor de barrido en la posición X-Y.
- Ajustar los atenuadores de ganancia vertical del osciloscopio para que las desviaciones vertical y horizontal sean iguales. Centre verticalmente la figura resultante horizontalmente con respecto al eje X y verticalmente con respecto al eje Y. La figura debe quedar centrada con respecto al origen.
- Mida las distancias V P y V Y. Anote los valores obtenidos en la tabla No. 3.
- Dibuje la figura resultante.
- Calcule el ángulo de fase θ. Anote el valor obtenido en la tabla No. 3.
TABLA No. 3. RELACIONES DE FASE, MÉTODO DE LISSAJOUS.
Distancia T
Distancia α
Angulo de fase θ 48.6 36.4 48.
DETERMINACIÓN DE LA IMPEDANCIA Z, POR EL MÉTODO DEL VÓLTMETRO Y EL
AMPÉRMETRO.
Mida con un Óhmetro, y anote en la tabla No. 4, el valor de la resistencia del resistor y el de la resistencia del inductor.
- Conecte los aparatos como se muestra en la figura No. 7. E es una fuente de corriente alterna senoidal de 60 Hz., R 1 es un resistor, IND es un inductor, VM es un vóltmetro de corriente alterna, AM es un ampérmetro de corriente alterna en función de miliamperímetro y S es un conmutador de un polo un tiro. Los aparatos deben indicar cero.
- Cierre el desconectador S, ajuste la fuente hasta obtener en el vóltmetro VM una indicación igual con 45.0 [V]. Tome la indicación del ampérmetro AM y anótela en la tabla No. 4.
- Aumente de 5 [V] en 5 [V], la tensión en el vóltmetro VM. Tome la indicación del ampérmetro AM y anótela en la tabla No. 4.
- Repita el paso No. 4.
TABLA No. 4. LECTURAS
R 1 = 219[Ω]
R L = 10[Ω]
f = 60 [Hz.]
Voltmetro Ampermetro 45 70 50 77.
Anote el valor de la resistencia del resistor, R, o el valor de la r en la tabla No. 5 como el valor de R, según sea que se considere o no el valor de la resistencia, R L , del inductor.
Con el valor de la corriente promedio, I, y el valor de la resistencia R, calcule la caída de tensión, V R , en la resistencia. Anote el valor obtenido en la tabla No. 5.
Utilizando el valor de la tensión promedio, V, y el de la caída de tensión V R , calcule la caída de tensión V L. Anote el valor obtenido en la tabla No. 5.
Por medio de los valores de la caída de tensión V L , en la inductancia y el valor de la corriente promedio, I, calcule la reactancia, X L de la inductancia. Anote el valor obtenido en la tabla No.
Calcule el ángulo θ, que forman la resistencia y la impedancia, utilizando los valores de resistencia, R, y el de la reactancia, X L. Anote el valor obtenido en la tabla No. 5.
Con los valores promedio de la tensión, V, y de la corriente, I, calcule el valor de la impedancia Z. Anote el valor obtenido en la tabla No. 6.
TABLA No. 6. RESULTADOS DE LOS CALCULOS PARA OBTENER LA IMPEDANCIA, Z.
Z valor absoluto Z impedancia compleja 𝑽 𝑰 √𝑅
2 + 𝑋𝐿^2 𝑅
Forma rectangular Forma polar
686.5 686.5 686.5 686.5 484.2+j486.2 686.5<45.15°
TABLA No. 7. LECTURAS.
R 1 = 219[Ω]
R L = 10[Ω]
f = 60 Hz
Voltmetro VM (^) Voltmetro 𝑽𝑴𝑹 45 15. 50 17. 55 18.
TABLA No. 8. RESULTADOS DE LOS CALCULOS DE LAS MAGNITUDES PARA OBTENER LA IMPEDANCIA DEL CIRCUITO.
Tensión promedio V
Tensión promedio 𝑽𝑹
Resistencia R
Corriente I
Tension 𝑽𝑹
Tensión 𝑽𝑻
Reactancia 𝑿𝑳
Angulo θ
643.34Ω 𝑋𝐿 = √(643.34)^2 − (450)^2 = 459.77Ω
TABLA No. 9. RESULTADOS DE LOS CALCULOS PARA OBTENER LA IMPEDANCIA, Z.
