Un informe de práctica sobre el uso de mapas de karnaugh para la simplificación de funciones lógicas booleanas. Se explica el objetivo de la práctica, que es comprobar la efectividad de los mapas de karnaugh como herramienta para la reducción de circuitos lógicos. Se desarrolla un ejercicio práctico donde se diseña un circuito lógico que produce una salida en alto cuando el número binario de 4 bits es mayor que 0010 y menor que 1000. Se obtiene la expresión sop de la tabla de verdad, se dibuja el diagrama lógico, se reduce la expresión sop utilizando mapas de karnaugh, se arma el circuito reducido y se obtiene la tabla de verdad experimental. Finalmente, se analizan los resultados y se presentan observaciones, comentarios y conclusiones sobre el uso de los mapas de karnaugh.
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

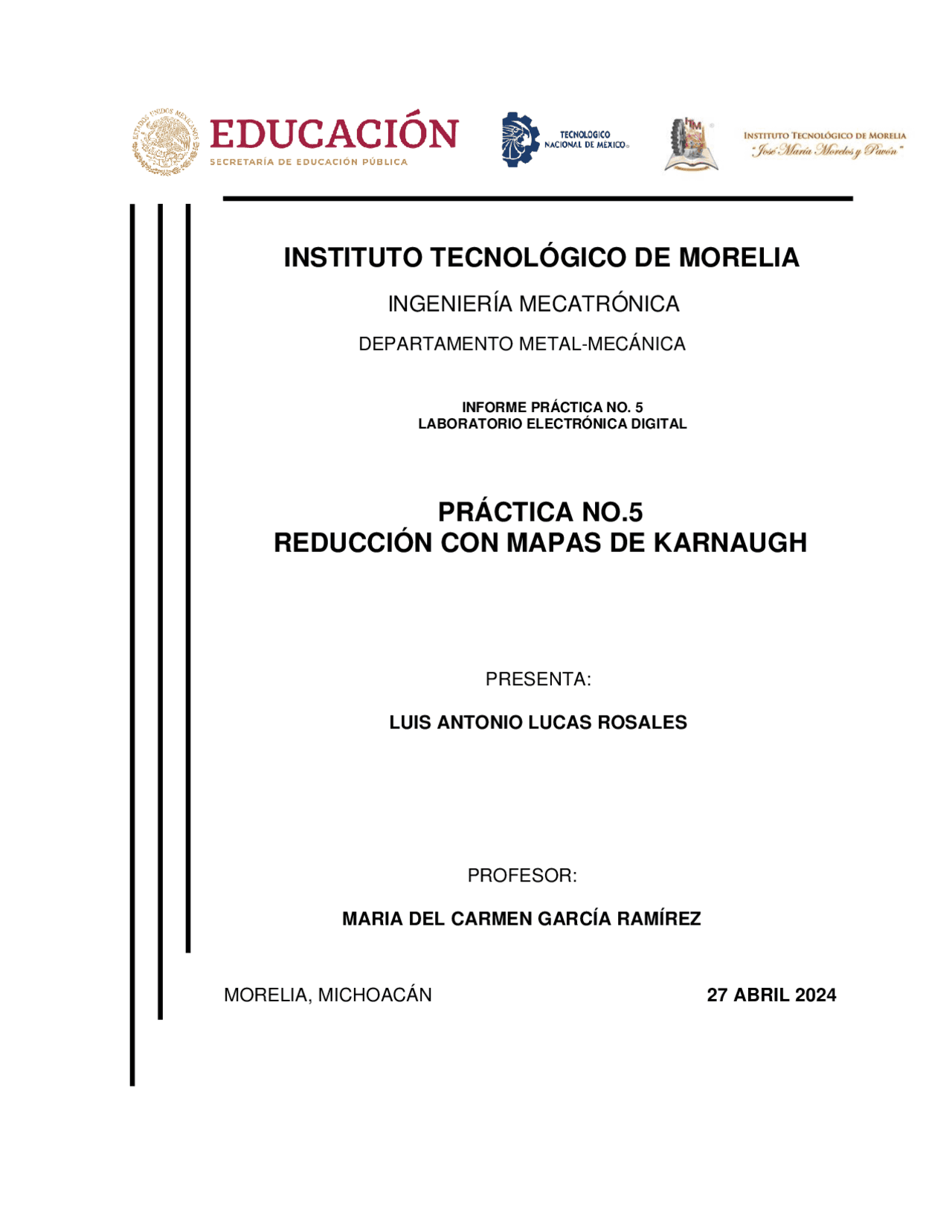

INFORME PRÁCTICA NO. 5 LABORATORIO ELECTRÓNICA DIGITAL
Las salidas que se obtuvieron de manera experimental concordaron con las salidas que dictaba el problema inicial, obteniendo salidas en ALTO cuando un numero binario era mayor que 0010 y menor a 1000, obteniendo así un circuito lógico.
5. OBSERVACIONES, COMENTARIOS Y CONCLUSIONES Los mapas de Karnaugh son otra de las maneras que se tienen en la electrónica digital de simplificar circuitos lógicos, siendo este un método basado en la agrupación de las expresiones de entrada y reduciendo aquellos términos que tengan una diferencia en su expresión. Es un método a mi opinión sencillo, aunque complicado de dominar. 6. MATERIAL UTILIZADO - Protoboard - Juego de cables caimán-banana - Resistencias (150 Ω – 330 Ω) - Leds - Compuertas Lógicas 7. BIBLIOGRAFÍA [1] D. Tinoco Varela, «Mapas de Karnaugh,» CDMX, 2018.
