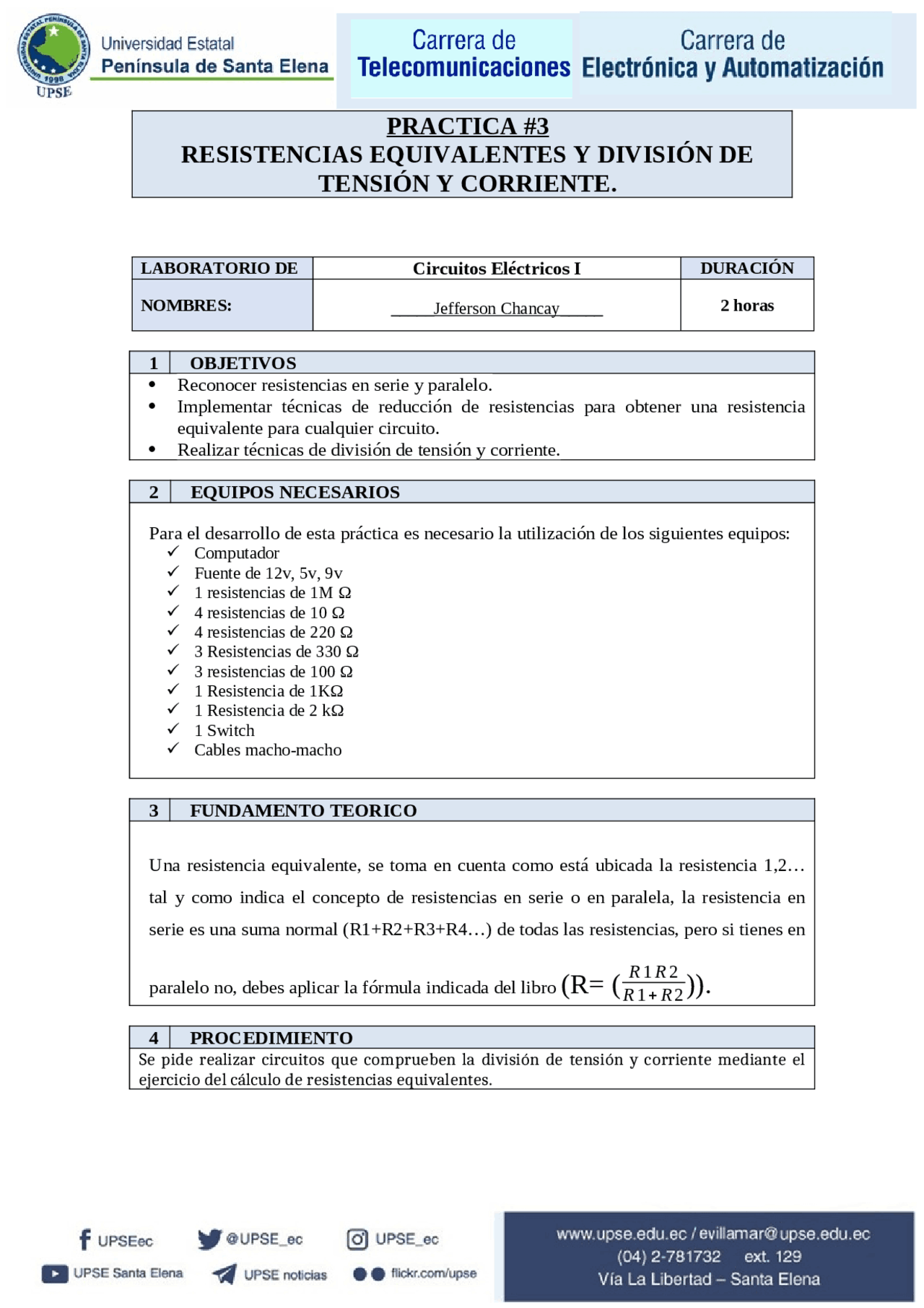

PRACTICA #3
RESISTENCIAS EQUIVALENTES Y DIVISIÓN DE
TENSIÓN Y CORRIENTE.
LABORATORIO DE Circuitos Eléctricos I DURACIÓN
NOMBRES: _____Jefferson Chancay_____ 2 horas
1 OBJETIVOS
Reconocer resistencias en serie y paralelo.
Implementar técnicas de reducción de resistencias para obtener una resistencia
equivalente para cualquier circuito.
Realizar técnicas de división de tensión y corriente.
2 EQUIPOS NECESARIOS
Para el desarrollo de esta práctica es necesario la utilización de los siguientes equipos:
Computador
Fuente de 12v, 5v, 9v
1 resistencias de 1M Ω
4 resistencias de 10 Ω
4 resistencias de 220 Ω
3 Resistencias de 330 Ω
3 resistencias de 100 Ω
1 Resistencia de 1KΩΩ
1 Resistencia de 2 kΩΩ
1 Switch
Cables macho-macho
3 FUNDAMENTO TEORICO
Una resistencia equivalente, se toma en cuenta como está ubicada la resistencia 1,2…
tal y como indica el concepto de resistencias en serie o en paralela, la resistencia en
serie es una suma normal (R1+R2+R3+R4…) de todas las resistencias, pero si tienes en
paralelo no, debes aplicar la fórmula indicada del libro (R= (
R1R2
R1+R2
)).
4 PROCEDIMIENTO
Se pide realizar circuitos que comprueben la división de tensión y corriente mediante el
ejercicio del cálculo de resistencias equivalentes.
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Circuitos Eléctricos I: Resistencias Equivalentes y Divisores y más Ejercicios en PDF de Análisis de Circuitos Eléctricos solo en Docsity!

PRACTICA

RESISTENCIAS EQUIVALENTES Y DIVISIÓN DE

TENSIÓN Y CORRIENTE.

LABORATORIO DE Circuitos Eléctricos I DURACIÓN

NOMBRES: (^) _____Jefferson Chancay_____ 2 horas

1 OBJETIVOS

 Reconocer resistencias en serie y paralelo.

 Implementar técnicas de reducción de resistencias para obtener una resistencia

equivalente para cualquier circuito.

 Realizar técnicas de división de tensión y corriente.

2 EQUIPOS NECESARIOS

Para el desarrollo de esta práctica es necesario la utilización de los siguientes equipos:

 Computador  Fuente de 12v, 5v, 9v  1 resistencias de 1M Ω  4 resistencias de 10 Ω  4 resistencias de 220 Ω  3 Resistencias de 330 Ω  3 resistencias de 100 Ω  1 Resistencia de 1KΩΩ  1 Resistencia de 2 kΩΩ  1 Switch  Cables macho-macho

3 FUNDAMENTO TEORICO

Una resistencia equivalente, se toma en cuenta como está ubicada la resistencia 1,2…

tal y como indica el concepto de resistencias en serie o en paralela, la resistencia en

serie es una suma normal (R1+R2+R3+R4…) de todas las resistencias, pero si tienes en

paralelo no, debes aplicar la fórmula indicada del libro (R= (

R 1 R 2

R 1 + R 2 )).

4 PROCEDIMIENTO

Se pide realizar circuitos que comprueben la división de tensión y corriente mediante el ejercicio del cálculo de resistencias equivalentes.

  1. realice las conexiones indicadas por el circuito que contienen la combinación entre una resistencia de 220Ω y 1kΩ en serie. Primero realiza las siguientes conexiones donde VDDΩ y 1kΩ en serie. Primero realiza las siguientes conexiones donde VDDΩ en serie. Primero realiza las siguientes conexiones donde VDD será la señal de +15V del y el símbolo de tierra será GND.
  2. Conecte la fuente y mida con el multímetro los voltajes y las corrientes.
  3. Obtenga el error de cada uno de los valores medidos. Fórmula de porcentaje de error.

error experimental =

Valor Teórico − valor experimental

valor teórico

x ( 100 )

error simulado =

Valor Teórico − valor simulado

valor teórico

x ( 100 )

Datos: R1=1kΩΩ R2=220Ω

6 RESULTADOS

Cálculos teóricos Analizar cada circuito y aplique los métodos que conoce para calcular los valores de corriente, tensión y resistencia equivalente. Análisis del circuito 1:

Análisis del circuito 2: Análisis del circuito 3:

Simulación CIRCUITO 1 Circuito 2

  • Circuito

7 TABLAS DE RESULTADOS

R3^ Resistencias de los circuitos 220Ω 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores ROJO ROJO NEGRO NEGRO CAFÉ Número 2 2 0 *1Ω +-1% R 330Ω 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores ROJO ROJO NEGRO NEGRO CAFÉ Número 2 2 0 *1 Ω +-1% R 100Ω 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores NARANJA NARANJA NEGRO NEGRO CAFÉ Número 3 3 0 *1 Ω +-1% R 1kΩΩ 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores CAFÉ NEGRO NEGRO CAFE CAFE Número 1 0 0 *1 Ω +-1% R 2kΩΩ 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores ROJO NEGRO NEGRO CAFÉ CAFE Número 2 0 0 *10 Ω +-1% R 10Ω 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores CAFÉ NEGRO NEGRO DORADO CAFE Número 1 0 0 *0.1 Ω +-1% R 1MΩΩ 1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores CAFÉ NEGRO VERDE DORADO Número 1 0 *100Ω +-5%

Tabla No.1 (Voltajes) Datos Valor Teórico Valor Simulado Valor Experimental Error Porcentual Circuito 1 VR1 8.6V 8.6V^ 8.33V 0% VR2 1.67 1.66V^ 1.8V 7.7% VR3 3.32V 3.34V^ 3.65V 0.57% Circuito 2 V220 10.99V 11.00V^ 10.31V 0.09% V330 10.99V 11.00V^ 10.31V 0.09% V1kΩ 10.99V 11.00V^ 10.31V 0.09% V2KΩ 10.99V 11.00V^ 10.31V 0.09% Circuito 3 V1(100) 5.7V 2.79V^ 0,47 uV 51% V2(100) 5.7V 2.79V^ 0.47 uV 51% V3(330) 6.6V 9.2V^ 8.46 uV 39% V4(330) 6.6V 9.2V^ 8.46 uV 39% v5(220) 0V 0V^ 22 uV 0% Tabla No.2 (Corrientes) Datos Valor Teórico Valor Simulado Valor Experimental Error Porcentual Circuito 1 I1m 86.6mA 86.61 mA^ 0.007mA 0% I2kΩ 1.66mA 1.66 mA^ 1.796mA 0% I1kΩ 1,66mA 1,67 mA^ 1.75mA 0.06% Circuito 2 I10 1.09 A 1.10A 0.0923 A 0.917% I2^20 0.05 A^ 0.05 A^ 0.0456A^ 0% I330 0.03 A 0.03 A^ 0.03A 0% I1KΩ 0.01 A 0.01 A^ 0.01 A 0% I2KΩ 0.0054 A 0.0055 A^ 0.00 1.85% Circuito 3 IS 1.2 A 1.25A^ 51. 5mA 41% I1 0.06A 0.06 A^ 25.7 mA 0% I2 0.06 A 0.04 A^ 25.7 mA 0% I3 0.02 A 0.02 A^ 22mA 0%
