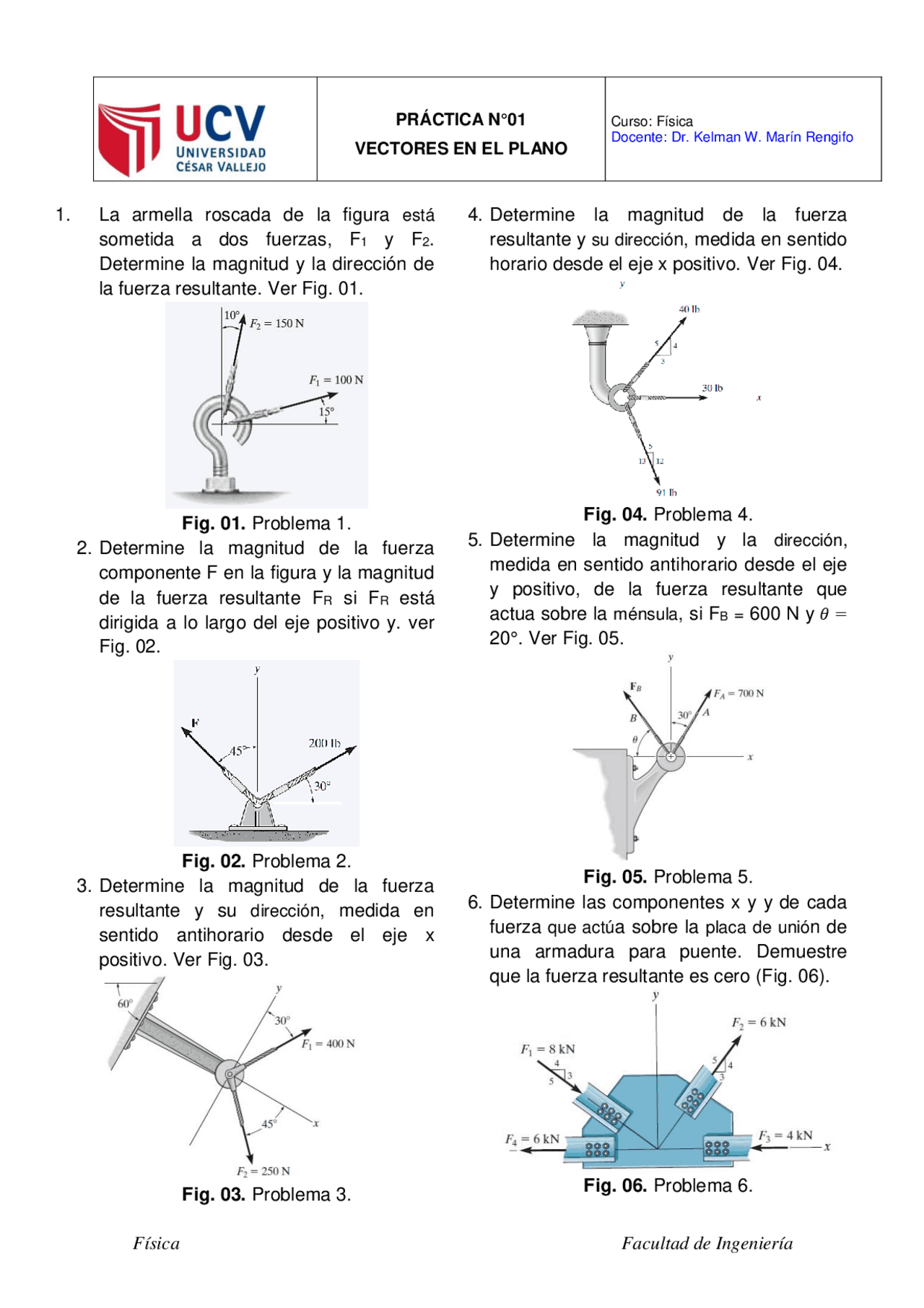

PRÁCTICA N°01
VECTORES EN EL PLANO
Curso: Física
Docente: Dr. Kelman W. Marín Rengifo
Física Facultad de Ingeniería
1. La armella roscada de la figura está
sometida a dos fuerzas, F1 y F2.
Determine la magnitud y la dirección de
la fuerza resultante. Ver Fig. 01.
Fig. 01. Problema 1.
2. Determine la magnitud de la fuerza
componente F en la figura y la magnitud
de la fuerza resultante FR si FR está
dirigida a lo largo del eje positivo y. ver
Fig. 02.
Fig. 02. Problema 2.
3. Determine la magnitud de la fuerza
resultante y su dirección, medida en
sentido antihorario desde el eje x
positivo. Ver Fig. 03.
Fig. 03. Problema 3.
4. Determine la magnitud de la fuerza
resultante y su dirección, medida en sentido
horario desde el eje x positivo. Ver Fig. 04.
Fig. 04. Problema 4.
5. Determine la magnitud y la dirección,
medida en sentido antihorario desde el eje
y positivo, de la fuerza resultante que
actua sobre la ménsula, si FB = 600 N y 𝜃 =
20°. Ver Fig. 05.
Fig. 05. Problema 5.
6. Determine las componentes x y y de cada
fuerza que actúa sobre la placa de unión de
una armadura para puente. Demuestre
que la fuerza resultante es cero (Fig. 06).
Fig. 06. Problema 6.
