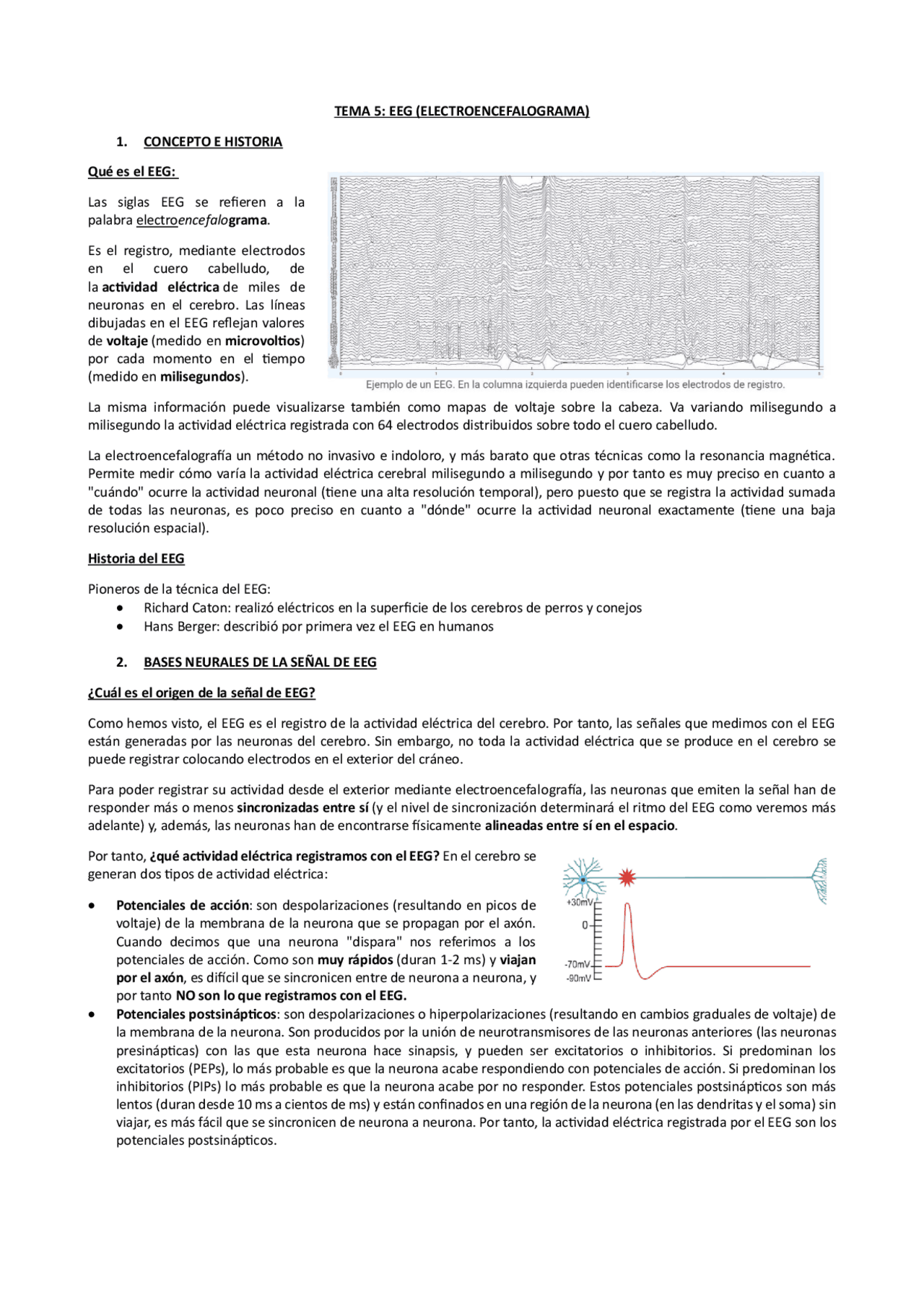

TEMA 5: EEG (ELECTROENCEFALOGRAMA)

1. CONCEPTO E HISTORIA

Qué es el EEG:

Las siglas EEG se refieren a la

palabra electroencefalograma.

Es el registro, mediante electrodos

en el cuero cabelludo, de

la actividad eléctrica de miles de

neuronas en el cerebro. Las líneas

dibujadas en el EEG reflejan valores

de voltaje (medido en microvoltios)

por cada momento en el tiempo

(medido en milisegundos).

La misma información puede visualizarse también como mapas de voltaje sobre la cabeza. Va variando milisegundo a

milisegundo la actividad eléctrica registrada con 64 electrodos distribuidos sobre todo el cuero cabelludo.

La electroencefalografía un método no invasivo e indoloro, y más barato que otras técnicas como la resonancia magnética.

Permite medir cómo varía la actividad eléctrica cerebral milisegundo a milisegundo y por tanto es muy preciso en cuanto a

"cuándo" ocurre la actividad neuronal (tiene una alta resolución temporal), pero puesto que se registra la actividad sumada

de todas las neuronas, es poco preciso en cuanto a "dónde" ocurre la actividad neuronal exactamente (tiene una baja

resolución espacial).

Historia del EEG

Pioneros de la técnica del EEG:

• Richard Caton: realizó eléctricos en la superficie de los cerebros de perros y conejos

• Hans Berger: describió por primera vez el EEG en humanos

2. BASES NEURALES DE LA SEÑAL DE EEG

¿Cuál es el origen de la señal de EEG?

Como hemos visto, el EEG es el registro de la actividad eléctrica del cerebro. Por tanto, las señales que medimos con el EEG

están generadas por las neuronas del cerebro. Sin embargo, no toda la actividad eléctrica que se produce en el cerebro se

puede registrar colocando electrodos en el exterior del cráneo.

Para poder registrar su actividad desde el exterior mediante electroencefalografía, las neuronas que emiten la señal han de

responder más o menos sincronizadas entre sí (y el nivel de sincronización determinará el ritmo del EEG como veremos más

adelante) y, además, las neuronas han de encontrarse físicamente alineadas entre sí en el espacio.

Por tanto, ¿qué actividad eléctrica registramos con el EEG? En el cerebro se

generan dos tipos de actividad eléctrica:

• Potenciales de acción: son despolarizaciones (resultando en picos de

voltaje) de la membrana de la neurona que se propagan por el axón.

Cuando decimos que una neurona "dispara" nos referimos a los

potenciales de acción. Como son muy rápidos (duran 1-2 ms) y viajan

por el axón, es difícil que se sincronicen entre de neurona a neurona, y

por tanto NO son lo que registramos con el EEG.

• Potenciales postsinápticos: son despolarizaciones o hiperpolarizaciones (resultando en cambios graduales de voltaje) de

la membrana de la neurona. Son producidos por la unión de neurotransmisores de las neuronas anteriores (las neuronas

presinápticas) con las que esta neurona hace sinapsis, y pueden ser excitatorios o inhibitorios. Si predominan los

excitatorios (PEPs), lo más probable es que la neurona acabe respondiendo con potenciales de acción. Si predominan los

inhibitorios (PIPs) lo más probable es que la neurona acabe por no responder. Estos potenciales postsinápticos son más

lentos (duran desde 10 ms a cientos de ms) y están confinados en una región de la neurona (en las dendritas y el soma) sin

viajar, es más fácil que se sincronicen de neurona a neurona. Por tanto, la actividad eléctrica registrada por el EEG son los

potenciales postsinápticos.
