ESTRUCTURAS I – PROBLEMAS I (2 de 3) CURSO 2015-2016 CUATRIMESTRE OTOÑO
Grupo Asignatura Integrantes del grupo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grupo de Trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Responsable del grupo . . . . . . . . . . . . . . . . . . . . . . . . .
_____________________________________________________________________________________
La resolución del ejercicio se realizará en la misma hoja de enunciados (ocupando el espacio libre de ambas caras). Se valorará el
rigor, el orden y la forma de presentación. Indicar en el enunciado del problema el alumno responsable del mismo.
Responsable del problema _

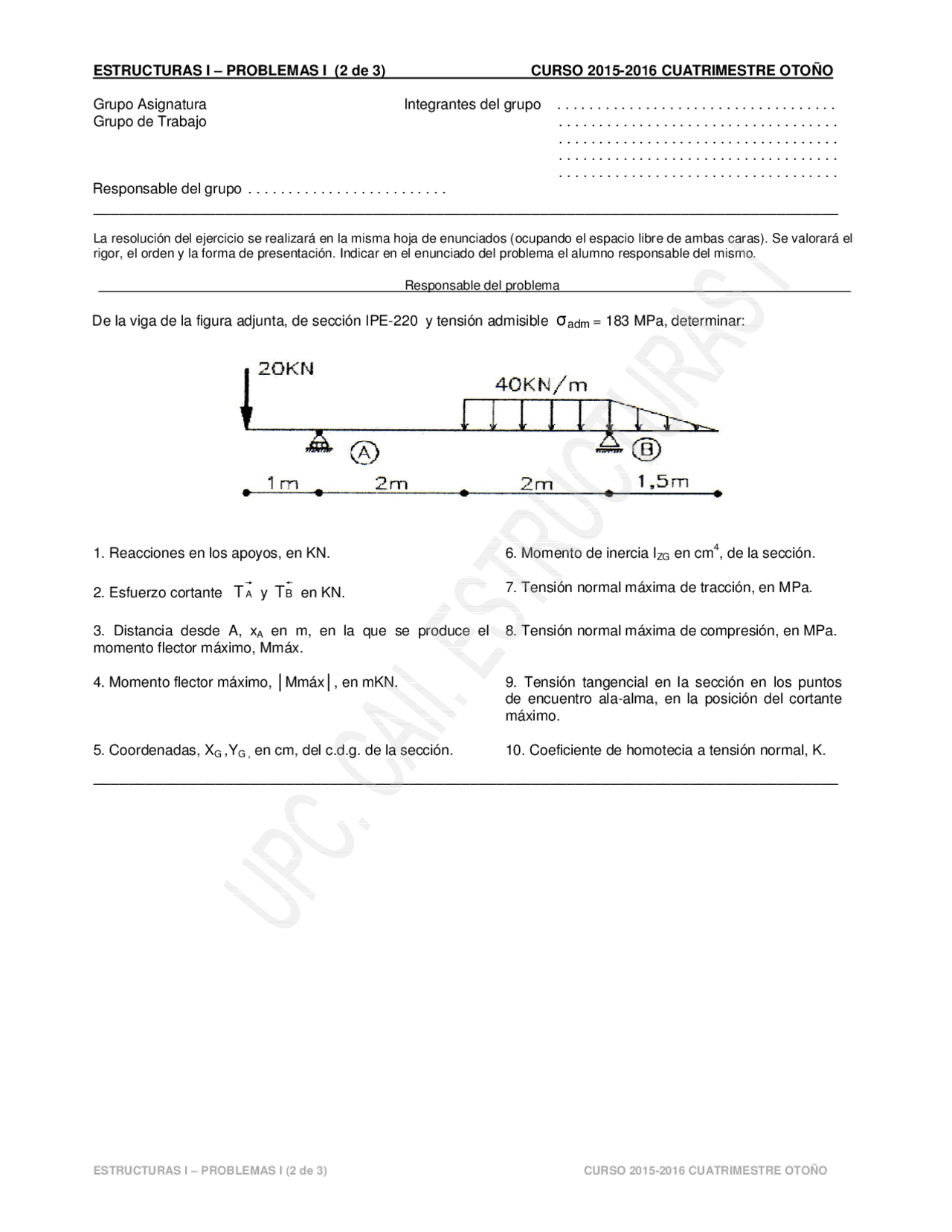

De la viga de la figura adjunta, de sección IPE-220 y tensión admisible
adm
= 183 MPa, determinar:
1. Reacciones en los apoyos, en KN. 6. Momento de inercia I
ZG
en cm
4
, de la sección.
2. Esfuerzo cortante
A
T
y
B
T
en KN. 7. Tensión normal máxima de tracción, en MPa.
3. Distancia desde A, x
A
en m, en la que se produce el
momento flector máximo, Mmáx. 8. Tensión normal máxima de compresión, en MPa.
4. Momento flector máximo, Mmáx, en mKN. 9. Tensión tangencial en la sección en los puntos
de encuentro ala-alma, en la posición del cortante
máximo.
5. Coordenadas, X
G
,Y
G ,
en cm, del c.d.g. de la sección. 10. Coeficiente de homotecia a tensión normal, K.
_____________________________________________________________________________________
