Grau en Enginyeria d’Edificació
ESTRUCTURES II
Examen Final – Estructures II Data: 16/06/2014
Cognoms: Nom: Grup:
Tanqueu i guardeu els mòbils.
Les preguntes sense resultat i/o sense justificació no puntuen.
Cal solucionar cada pregunta en l'espai dedicat a aquest fi en un ordre lògic.
Temps: 3h15
Pregunta 1 (3 punts)

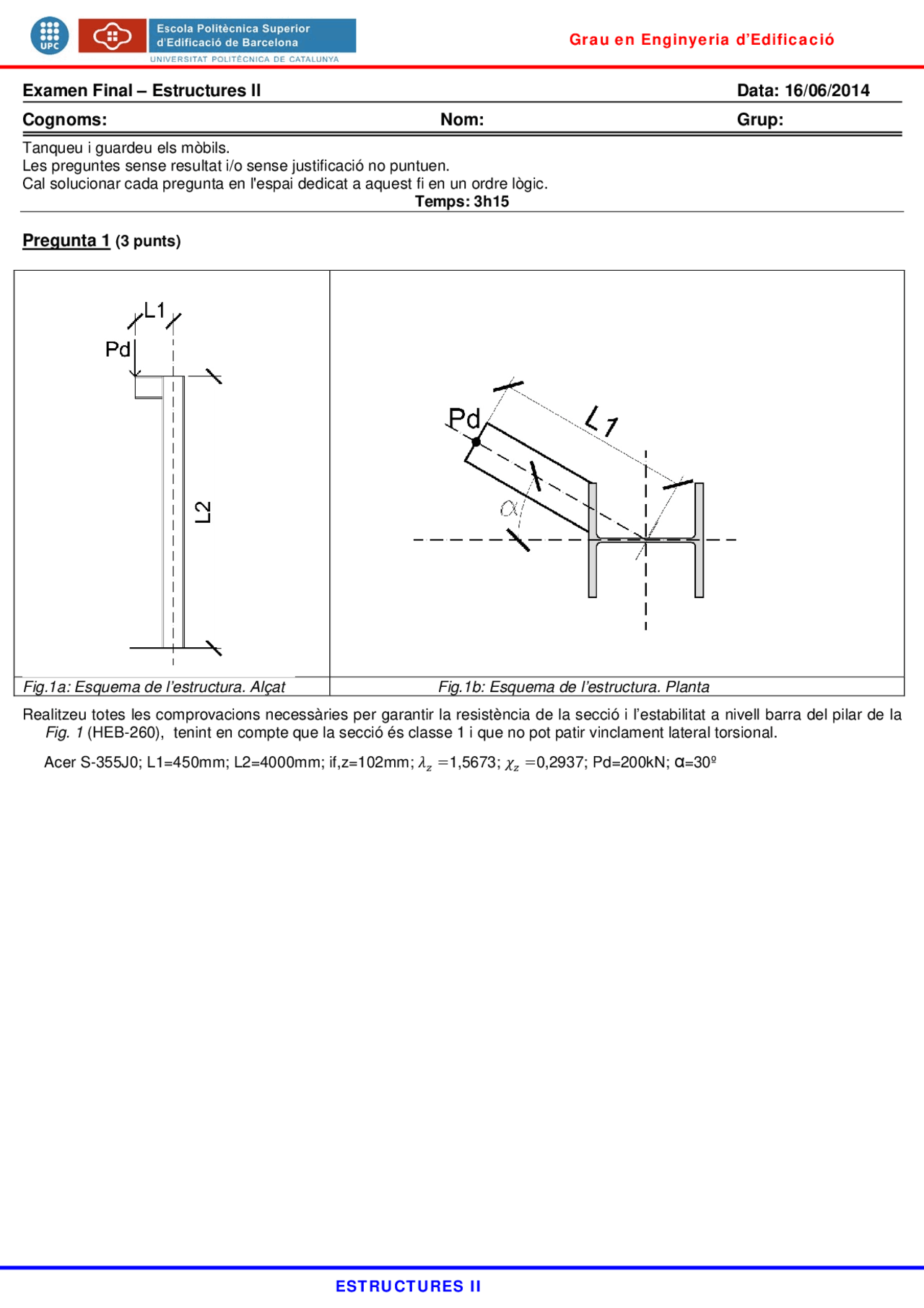

Fig.1a: Esquema de l’estructura. Alçat
Fig.1b: Esquema de l’estructura. Planta
Realitzeu totes les comprovacions necessàries per garantir la resistència de la secció i l’estabilitat a nivell barra del pilar de la
Fig. 1 (HEB-260), tenint en compte que la secció és classe 1 i que no pot patir vinclament lateral torsional.
Acer S-355J0; L1=450mm; L2=4000mm; if,z=102mm; 𝜆𝜆𝑧𝑧=1,5673; 𝜒𝜒𝑧𝑧=0,2937; Pd=200kN; α=30º
