EL DIAC

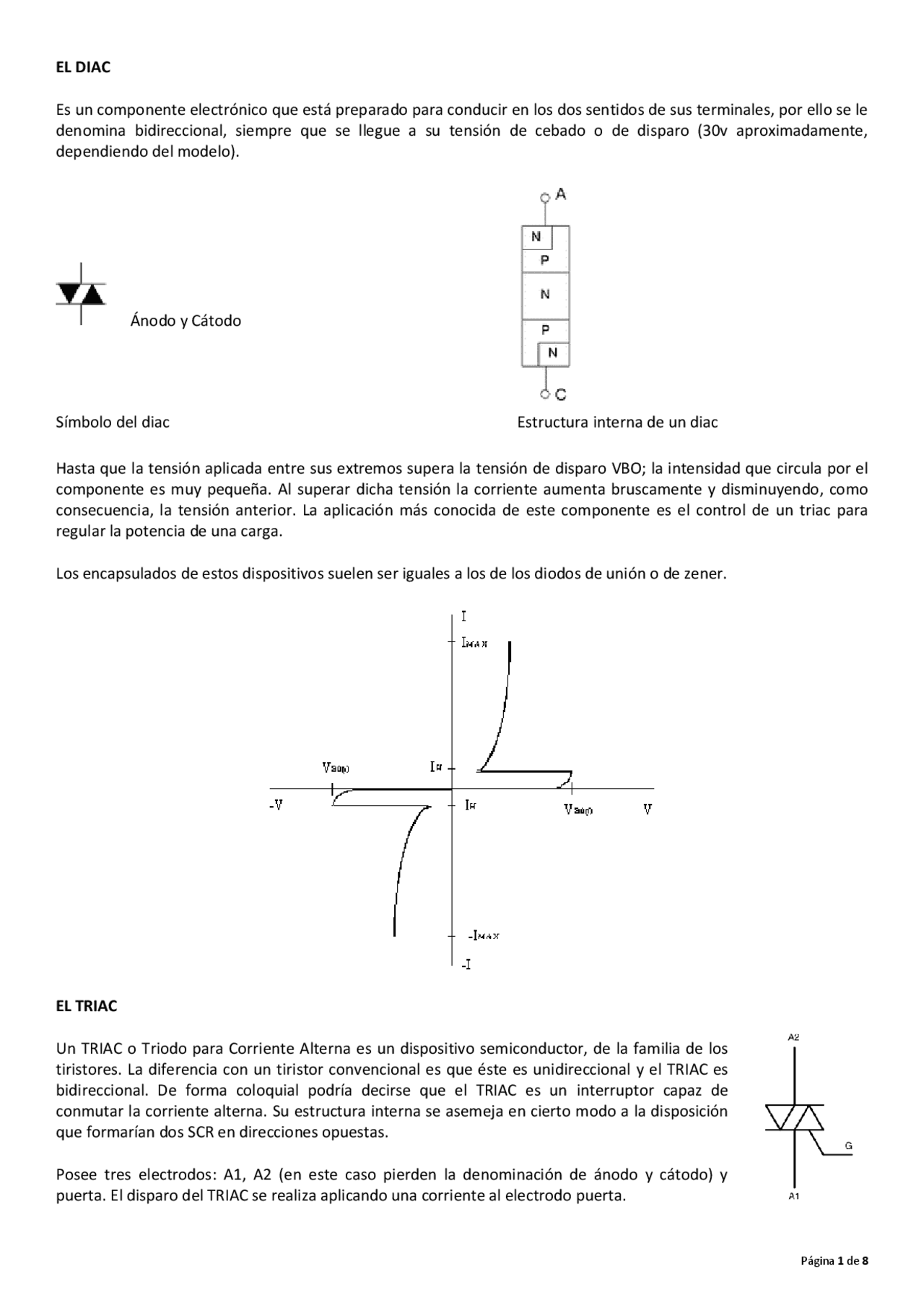

Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo (30v aproximadamente, dependiendo del modelo). Ánodo y Cátodo Símbolo del diac Estructura interna de un diac Hasta que la tensión aplicada entre sus extremos supera la tensión de disparo VBO; la intensidad que circula por el componente es muy pequeña. Al superar dicha tensión la corriente aumenta bruscamente y disminuyendo, como consecuencia, la tensión anterior. La aplicación más conocida de este componente es el control de un triac para regular la potencia de una carga. Los encapsulados de estos dispositivos suelen ser iguales a los de los diodos de unión o de zener. EL TRIAC Un TRIAC o Triodo para Corriente Alterna es un dispositivo semiconductor, de la familia de los tiristores. La diferencia con un tiristor convencional es que éste es unidireccional y el TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor capaz de conmutar la corriente alterna. Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR en direcciones opuestas. Posee tres electrodos: A1, A2 (en este caso pierden la denominación de ánodo y cátodo) y puerta. El disparo del TRIAC se realiza aplicando una corriente al electrodo puerta.
Aplicaciones más comunes
- Su versatilidad lo hace ideal para el control de corrientes alternas.
- Una de ellas es su utilización como interruptor estático ofreciendo muchas ventajas sobre los interruptores mecánicos convencionales y los relés.
- Funciona como interruptor electrónico y también a pila.
- Se utilizan TRIACs de baja potencia en muchas aplicaciones como atenuadores de luz, controles de velocidad para motores eléctricos, y en los sistemas de control computarizado de muchos elementos caseros. No obstante, cuando se utiliza con cargas inductivas como motores eléctricos, se deben tomar las precauciones necesarias para asegurarse que el TRIAC se apaga correctamente al final de cada semiciclo de la onda de Corriente alterna. Control de fase (potencia) En la figura "control de fase" se presenta una aplicación fundamental del triac. En esta condición, se encuentra controlando la potencia de ac a la carga mediante la conmutación de encendido y apagado durante las regiones positiva y negativa de la señal senoidal de entrada. La acción de este circuito durante la parte positiva de la señal de entrada, es muy similar a la encontrada para el diodo Shockley. La ventaja de esta configuración es que durante la parte negativa de la señal de entrada, se obtendrá el mismo tipo de respuesta dado que tanto el diac como el triac pueden dispararse en la dirección inversa. La forma de onda resultante para la corriente a través de la carga se proporciona en la figura "control de fase". Al variar la resistencia R, es posible controlar el ángulo de conducción. Existen unidades disponibles actualmente que pueden manejar cargas de más de 10kW. (Boylestad).
Funcionamiento básico del SCR El siguiente gráfico muestra un circuito equivalente del SCR para comprender su funcionamiento. Al aplicarse una corriente IG al terminal G (base de Q2 y colector de Q1), se producen dos corrientes: IC2 = IB1. IB1 es la corriente base del transistor Q1 y causa que exista una corriente de colector de Q1 (IC1) que a su vez alimenta la base del transistor Q2 (IB2), este a su vez causa más corriente en IC2, que es lo mismos que IB1 en la base de Q1. Este proceso regenerativo se repite hasta saturar Q1 y Q2 causando el encendido del SCR. Operación controlada del rectificador controlado de silicio Como su nombre lo indica, el SCR es un rectificador construido con material de silicio con una tercera terminal para efecto de control. Se escogió el silicio debido a sus capacidades de alta temperatura y potencia. La operación básica del SCR es diferente de la del diodo semiconductor de dos capas fundamental, en que una tercera terminal, llamada compuerta, determina cuándo el rectificador conmuta del estado de circuito abierto al de circuito cerrado. No es suficiente sólo la polarización directa del ánodo al cátodo del dispositivo. En la región de conducción la resistenciadinámica el SCR es típicamente de 0.01 a 0. La resistencia inversa es típicamente de 100 k o más. Un SCR actúa a semejanza de un interruptor. Cuando esta encendido (ON), hay una trayectoria de flujo de corriente de baja resistencia del ánodo al cátodo. Actúa entonces como un interruptor cerrado. Cuando esta apagado (OFF), no puede haber flujo de corriente del ánodo al cátodo. Por tanto, actúa como un interruptor abierto. Dado que es un dispositivo de estado só1ido, la acción de conmutación de un SCR es muy rápida El flujo de corriente promedio para una carga puede ser controlado colocando un SCR en serie con la carga. Este arreglo es presentado en la figura 2. La alimentaci6n de voltaje es comúnmente una fuente de 60-Hz de ca, pero puede ser de cd en circuitos especiales. Si la alimentación de voltaje es de ca, el SCR pasa una cierta parte del tiempo del ciclo de ca en el estado ON, y el resto del tiempo en el estado OFF. Para una fuente de 60-Hz de ca, el tiempo del ciclo es de 16.67 ms. Son estos 16.67 ms los que se dividen entre el tiempo que esta en ON y el tiempo que esta en OFF. La cantidad de tiempo que esta en cada estado es controlado por el disparador. Si una porción pequeña del tiempo esta en el estado ON, la corriente promedio que pasa a la carga es pequeña. Esto es porque la corriente puede fluir de la fuente, a través del SCR, y a la carga, só1o por una porción relativamente pequeña del tiempo. Si la señal de la compuerta es cambiada para hacer que el SCR este en ON por un periodo mas largo del tiempo, entonces la corriente de carga promedio será mayor. Esto es porque la corriente ahora puede fluir de la fuente, a través del SCR, y a la carga, por un tiempo relativamente mayor. De esta manera, la corriente para la carga puede variarse ajustando la porci6n del tiempo del ciclo que el SCR permanece encendido. Características de control del SCR Corresponden a la región puerta-cátodo y determinan las propiedades del circuito de mando que responde mejor a las condiciones de disparo. Los fabricantes definen las siguientes características:
- Tensión directa máx. ....................................................................: VGFM
- Tensión inversa máx. ...................................................................: VGRM
- Corriente máxima..........................................................................: IGM
- Potencia máxima...........................................................................: PGM
- Potencia media..............................................................................: PGAV
- Tensión puerta-cátodo para el encendido....................................... VGT
- Tensión residual máxima que no enciende ningún elemento......... VGNT
- Corriente de puerta para el encendido...........................................: IGT
- Corriente residual máxima que no enciende ningún elemento.......: IGNT Determinan la naturaleza del circuito de mando que mejor responde a las condiciones de disparo. Para la región puerta- cátodo los fabricantes definen entre otras las siguientes caracteristicas Vgfm, Vgrm, Igm, Pgm, Pgav, Vgt, Vgnt, Igt, Ignt. Entre los anteriores destacan:
- Vgt e Igt que determinan las condiciones de encendido del dispositivo semiconductor.
- Vgnt e Ignt que dan los valores máximos de corriente y de tensión, para los cuales en condiciones normales de temperatura, los tiristores no corren el riesgo de dispararse de modo indeseado. Entre los anteriores destacan:
- VGT e IGT, que determinan las condiciones de encendido del dispositivo semiconductor.
- VGNT e IGNT, que dan los valores máximos de corriente y de tensión, para los cuales en condiciones normales de temperatura, los tiristores no corren el riesgo de dispararse de modo indeseado. También podemos tomar como apuntes muy importantes los 4 casos siguientes:
- Voltaje de ruptura directo V(BR) F* es el voltaje por arriba del cual el SCR entra a la región de conducción. El asterisco (*) es una letra que se agregará dependiendo de la condición de la terminal de compuesta de la manera siguiente: O = circuito abierto de G a K S = circuito cerrado de G a K R = resistencia de G a K V = Polarización fija (voltaje) de G a K
- Corriente de sostenimiento (IH) es el valor de corriente por abajo del cual el SCR cambia del estado de conducción a la región de bloqueo directo bajo las condiciones establecidas.
- Regiones de bloqueo directo e inverso son las regiones que corresponden a la condición de circuito abierto para el rectificador controlado que bloquean el flujo de carga (corriente) del ánodo al cátodo.
- Voltaje de ruptura inverso es equivalente al voltaje Zener o a la región de avalancha del diodo semiconductor de dos capas fundamental. Características de la compuerta de los SCR Un SCR es disparado por un pulso corto de corriente aplicado a la compuerta. Esta corriente de compuerta (IG) fluye por la unión entre la compuerta y el cátodo, y sale del SCR por la Terminal del cátodo. La cantidad de corriente de compuerta necesaria para disparar un SCR en particular se simboliza por IGT. Para dispararse, la mayoría de los SCR requieren una corriente de compuerta entre 0.1 y 50 mA (IGT = 0.1 - 50 mA). Dado que hay una unión pn estándar entre la compuerta y el cátodo, el voltaje entre estas terminales (VGK) debe ser ligeramente mayor a 0.6 V. Una vez que un SCR ha sido disparado, no es necesario continuar el flujo de corriente de compuerta. Mientras la corriente continué fluyendo a través de las terminales principales, de ánodo a cátodo, el SCR perrnanecerá en ON. Cuando la corriente de ánodo a cátodo (IAK) caiga por debajo de un valor mínimo, llamado corriente de retención, simbolizada IHO el SCR se apagara. Esto normalmente ocurre cuando la fuente de voltaje de ca pasa por cero a su región negativa. Para la mayoría de los SCR de tamaño mediano, la IHO es alrededor de 10 mA.
LOS PARÁMETROS DE RENDIMIENTO DEL SCR SON:
- VRDM: Máximo voltaje inverso de cebado (VG = 0)- VFOM: Máximo voltaje directo sin cebado (VG = 0)- IF: Máxima corriente directa permitida.- PG: Máxima disipación de potencia entre compuerta y cátodo.- VGT-IGT: Máximo voltaje o corriente requerida en la compuerta (G) para el cebado- IH: Mínima corriente de ánodo requerida para mantener cebado el SCR - dv/dt: Máxima variación de voltaje sin producir cebado.- di/dt: Máxima variación de corriente aceptada antes de destruir el SCR. Aplicaciones de los SCR Las aplicaciones de los tiristores se extiende desde la rectificación de corrientes alternas, en lugar de los diodos convencionales hasta la realización de determinadas conmutaciones de baja potencia en circuitos electrónicos, pasando por los onduladores o inversores que transforman la corriente continua en alterna.La principal ventaja que presentan frente a los diodos cuando se les utiliza como rectificadores es que su entrada en conducción estará controlada por la señal de puerta. De esta forma se podrá variar la tensión continua de salida si se hace variar el momento del disparo ya que se obtendrán diferentes ángulos de conducción del ciclo de la tensión o corriente alterna de entrada. Además el tiristor se bloqueará automáticamente al cambiar la alternancia de positiva a negativa ya que en este momento empezará a recibir tensión inversa. Por lo anteriormente señalado el SCR tiene una gran variedad de aplicaciones, entre ellas están las siguientes: · Controles de relevador. · Circuitos de retardo de tiempo. · Fuentes de alimentación reguladas. · Interruptores estáticos. · Controles de motores. · Recortadores. · Inversores. · Ciclo conversores. · Cargadores de baterías. · Circuitos de protección. · Controles de calefacción. · Controles de fase. Ventajas
- Requiere poca corriente de gate para disparar una gran corriente directa
- Puede bloquear ambas polaridades de una señal de A.C.
- Bloquea altas tensiones y tiene caídas en directa pequeñas Desventajas
- El dispositivo no se apaga con Ig=
- No pueden operar a altas frecuencias
- Pueden dispararse por ruidos de tensión
- Tienen un rango limitado de operación con respecto a la temperatura Efectos con cargas inductivas Cuando la carga del SCR es una carga inductiva, (se comporta como un inductor), es importante tomar en cuenta el tiempo que tarda la corriente en aumentar en una bobina. El pulso que se aplica a la compuerta debe ser lo suficientemente duradero para que la corriente de la carga iguale a la corriente de enganche y así el tiristor se mantenga en conducción.
En este tipo de cargas, la corriente puede, en principio, cambiar tan súbitamente como lo haga la tensión. Pero si el circuito es inductivo, como es el caso de los Motores eléctricos, entonces la corriente no puede sufrir cambios bruscos, pudiendo llegar a Tener un retraso considerable respecto a la tensión. Si la inductancia es alta pueden aparecer dos problemas: 1). Puede ocurrir que el tiristor no llegue ni siquiera a encenderse, si resultara que al crecer muy lentamente la corriente en el momento de la activación de la compuerta, al cesar el pulso de activación, la corriente aún no hubiera ni siquiera alcanzado el mínimo IH necesario para mantener encendido al tiristor. La solución a este problema consiste en hacer que los pulsos de encendido sean más largos. 2). Si el retraso de la corriente es muy grande, puede que cuando ésta llegue a ser inferior a la corriente de mantenimiento IH , la tensión sea ya tan grande que el tiristor siga encendido, con lo cual, no se apaga nunca. Para evitar este problema se monta en paralelo con la carga un diodo para derivar por él el exceso de corriente que hace que el tiristor no se cierre a su tiempo. Grafica de la corriente y voltaje; con carga inductiva Conclusión Un SCR posee tres conexiones: ánodo, cátodo y puerta. La puerta es la encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona básicamente como un diodo rectificador controlado, permitiendo circular la corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. El pulso de disparo ha de ser de una duración considerable, o bien, repetitivo. Según se atrase o adelante éste, se controla la corriente que pasa a la carga. Una vez arrancado, podemos anular la tensión de puerta y el tiristor continuará conduciendo hasta que la corriente de carga disminuya por debajo de la corriente de mantenimiento. Trabajando en corriente alterna el SCR se des excita en cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un circuito de bloqueo forzado. Cuando se produce una variación brusca de tensión entre ánodo y cátodo de un tiristor, éste puede dispararse y entrar en conducción aún sin corriente de puerta. Por ello se da como característica la tasa máxima de subida de tensión que permite mantener bloqueado el SCR. Este efecto se produce debido al condensador parásito existente entre la puerta y el ánodo. Los SCR se utilizan en aplicaciones de electrónica de potencia, en el campo del control, debido a que puede ser usado como interruptor de tipo electrónico.
