Natalia Mariana Martínez
Alejandro Jiménez López
3º A grupo A2 Miercoles

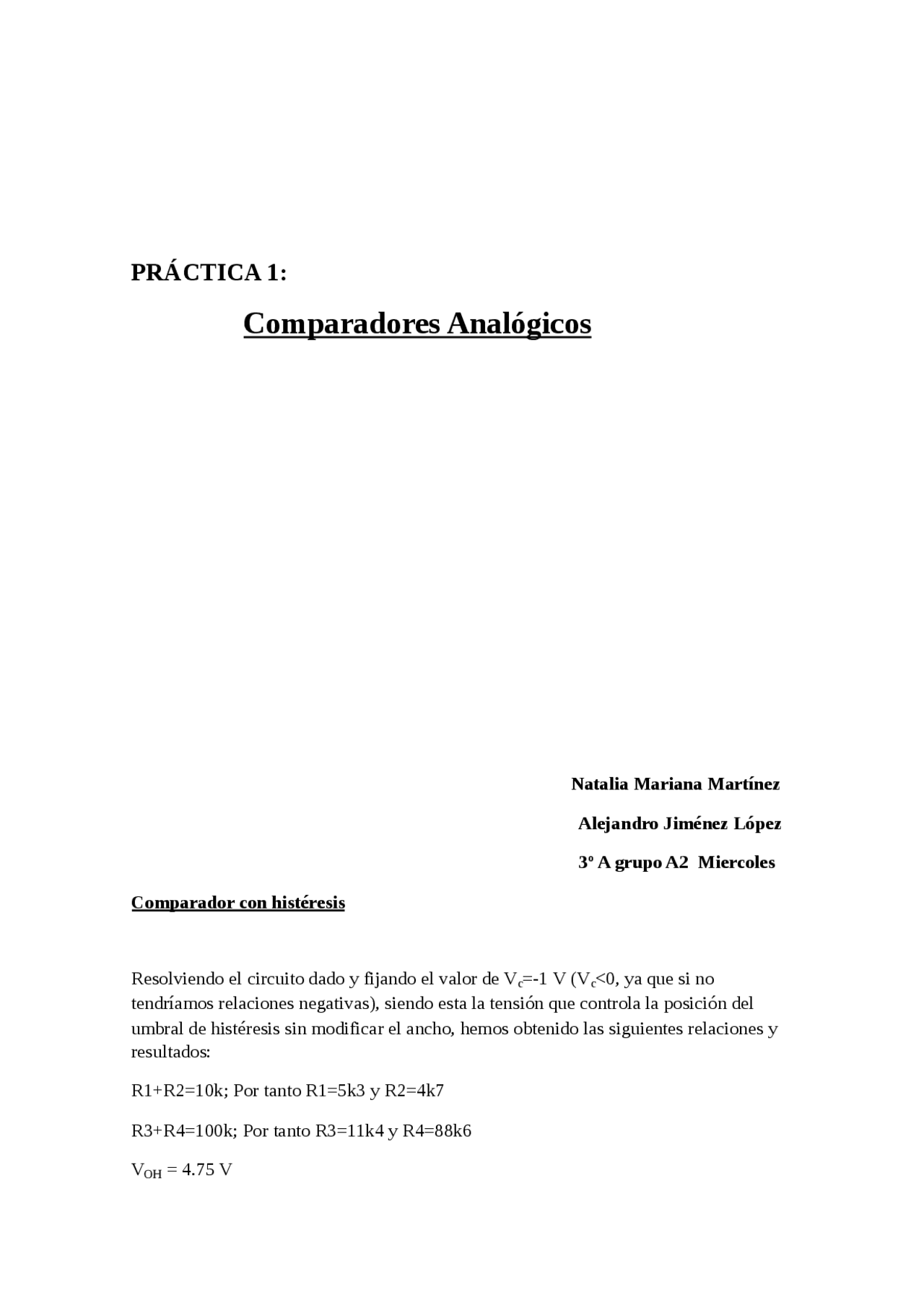

Comparador con histéresis
Resolviendo el circuito dado y fijando el valor de V (^) c=-1 V (V (^) c<0, ya que si no tendríamos relaciones negativas), siendo esta la tensión que controla la posición del umbral de histéresis sin modificar el ancho, hemos obtenido las siguientes relaciones y resultados:
R1+R2=10k; Por tanto R1=5k3 y R2=4k
R3+R4=100k; Por tanto R3=11k4 y R4=88k
VOH = 4.75 V
VOL aprox. 0
Va =1.9 V
Vb=0.9 V
Ancho de histéresis = 1V
Umbral de comparación = 1.4V
Las siguientes capturas muestran la señal de entrada y salida de comparador a una frecuencia de 1kHz:
Cuya función de transferencia es:
Vemos que el tiempo de respuesta de comparador es de 480ns
En la siguiente captura observamos como la señal de salida va disminuyendo hasta que no se produzca ninguna salida debido a que la señal de entrada se sale de los niveles TTL:
Y por último variamos la tensión de control Vc y vemos, en la función de transferencia, sus efectos en el ancho de histéresis y en el umbral de comparación:
Comprobamos lo que dijimos al principio, que la tensión Vc solo desplaza el umbral de de comparación al variar su valor y que el ancho de histéresis no queda modificado.
