¿Qué son circuitos digitales secuenciales? ¿Qué es un contador digital? Explique y nombre algunas de la memoria más ampliamente utilizada en la industria de la electrónica digital Qué son los Buses con compuertas tri-estado? Explique ¿Qué es metaestabilidad y Cuando ocurre en circuitos digitales?
Tipo: Apuntes
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

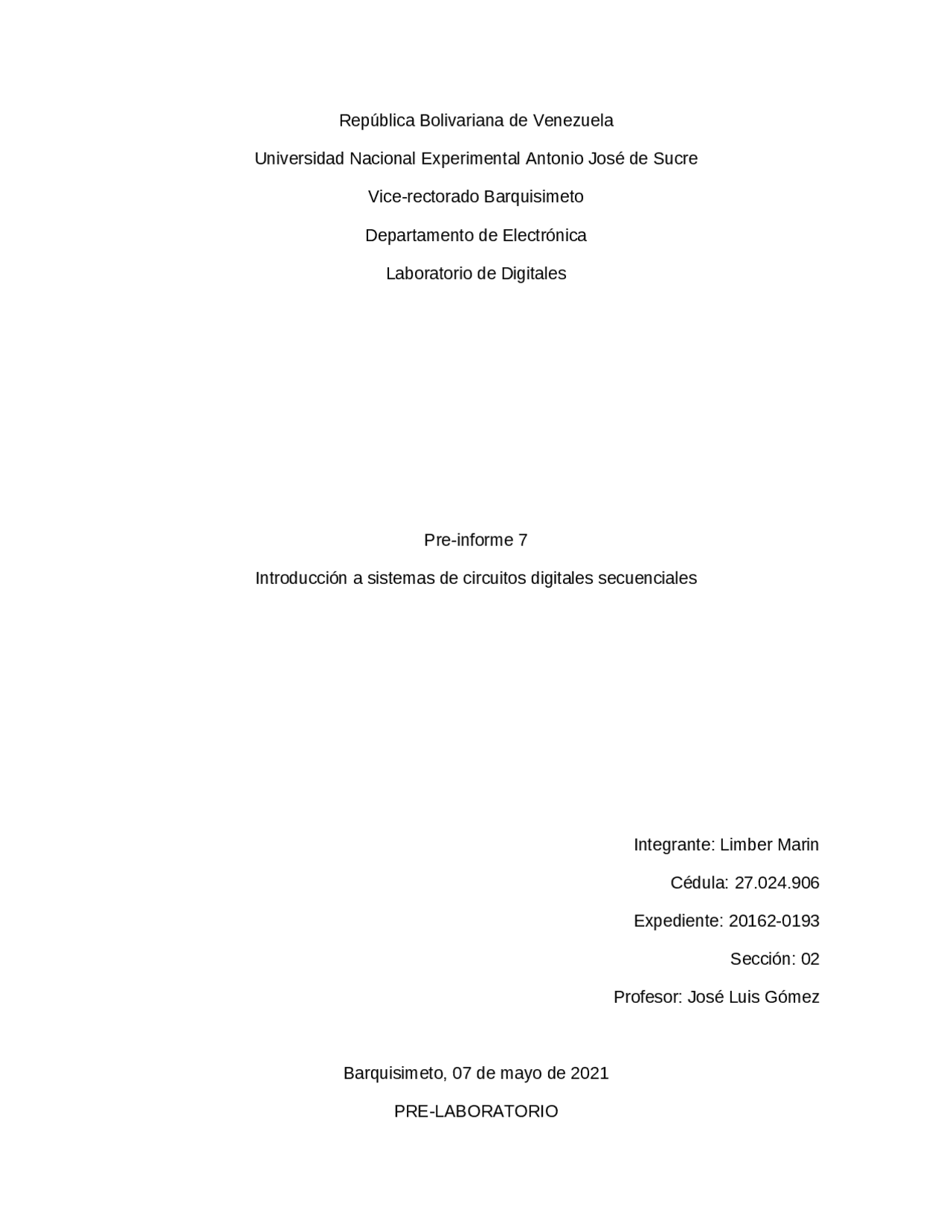

República Bolivariana de Venezuela Universidad Nacional Experimental Antonio José de Sucre Vice-rectorado Barquisimeto Departamento de Electrónica Laboratorio de Digitales Pre-informe 7 Introducción a sistemas de circuitos digitales secuenciales Integrante: Limber Marin Cédula: 27.024. Expediente: 20162- Sección: 02 Profesor: José Luis Gómez Barquisimeto, 07 de mayo de 2021 PRE-LABORATORIO
1.) ¿Qué es un LATCH? El latch es un dispositivo de almacenamiento de dos estados. Este dispositivo, posee realimentación. Dicha realimentación consiste en que una salida se conecta con una estrada opuesta. Este aspecto permite mantener un estado a la salida del circuito 2.) ¿Que es un FLIP-FLOP? ¿En qué se diferencia de los latch? El flipflop es el nombre común que se le da a los dispositivos de dos estados, que sirven como memoria básica para las operaciones de lógica secuencial. Los flip-flops son ampliamente usados para el almacenamiento y transferencia de datos digitales Algunas de las diferencias son: Latch: Los latch a diferencia de los flipflops no necesitan una señal de reloj para su funcionamiento Los latches son similares a los flipflops, ya que son también dispositivos de dos estados que pueden permanecer en cualquiera de sus estados gracias a su capacidad de realimentación, lo que cosiste en conectar cada una de las salidas a la entrada opuesta En los latch los estados solo se pueden mantener por un tiempo determinado Un latch cambia de estado inmediato, según sus señales de excitación de entrada FLIP-FLOPS: Necesita una señal de reloj para su funcionamiento Los flipflops se implementan con puertas lógicas y son los bloques básicos de construcción de contadores, registros y otros circuitos de control secuencial El flip-flop es un circuito lógico biestable, es decir posee dos estados estables, denominados SET y RESET, en los cuales se puede mantener indefinidamente, lo que me permite el almacenamiento de un bit Un flip-flop espera la señal de su reloj antes de cambiar de estado 3.) Investigar la tabla de la verdad, diagrama de tiempo y símbolo de los Siguientes flip-flop
d) Flip-Flop tipo T: 4.) Investigue las hojas técnicas de los flip-flop mencionados en la pregunta No.2.
Datasheet Flip-flop JK:
Datasheet flipflop tipo D:
