En este documento, el integrante Limber Marin presenta un pre-informe sobre sistemas de circuitos digitales secuenciales en el Departamento de Electrónica de la Universidad Nacional Experimental Antonio José de Sucre de Venezuela. El texto aborda conceptos básicos como tipos de registros de desplazamiento, contadores circulares y Johnson, así como la metaestabilidad. Se incluyen diagramas y explicaciones detalladas.
Tipo: Apuntes
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

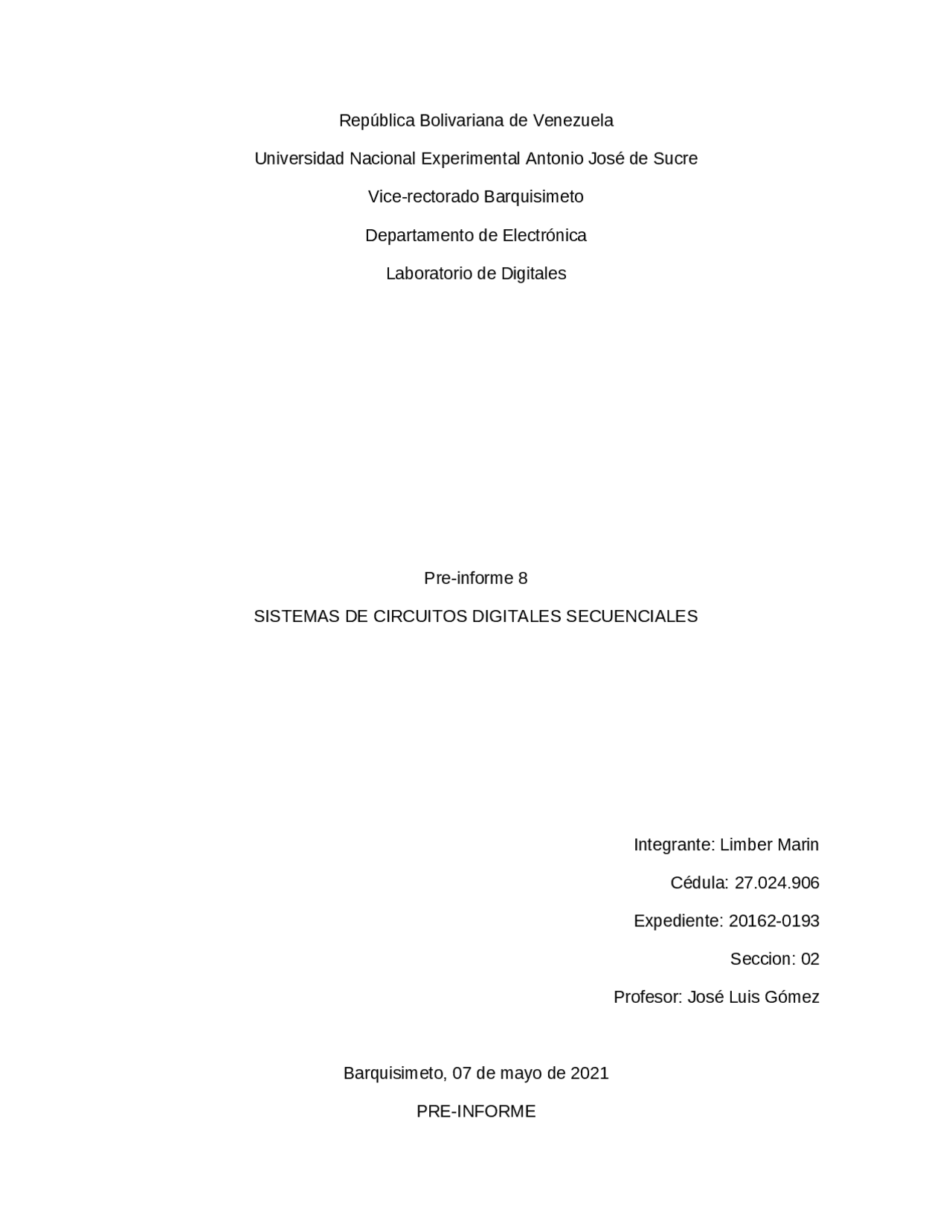

República Bolivariana de Venezuela Universidad Nacional Experimental Antonio José de Sucre Vice-rectorado Barquisimeto Departamento de Electrónica Laboratorio de Digitales Pre-informe 8 SISTEMAS DE CIRCUITOS DIGITALES SECUENCIALES Integrante: Limber Marin Cédula: 27.024. Expediente: 20162- Seccion: 02 Profesor: José Luis Gómez Barquisimeto, 07 de mayo de 2021 PRE-INFORME
1.) ¿Qué otro nombre recibe los registros de desplazamiento? Los registros de desplazamiento pueden ser clasificados de acuerdo a la manera en el cual los datos entran y salen del integrado; los cuales se listan: I. Entrada paralela/Salida paralela (PIPO) II. Entrada serial/Salida serial (SISO) III. Entrada paralela/Salida serial (PISO) IV. Entrada serial/Salida paralela (SIPO) PIPO: SISO: PISO: SIPO:
3.) Explique el Contador Johnson
Un contador johnson de “n” bits tiene un ciclo de “2n” conteos 4.) ¿Qué es o que significa metaestabilidad? ¿Cuándo ocurre o en qué momento se produce en circuitos secuenciales? Explique La metaestabilidad en electrónica es la capacidad de un sistema electrónico digital de persistir durante un tiempo ilimitado en un equilibrio inestable o estado metaestable. En los estados metaestables, el circuito puede ser incapaz de establecerse en un nivel lógico estable "0" o "1" dentro del el tiempo necesario para el correcto funcionamiento del funcionamiento del circuito. Como resultado, el circuito puede actuar de manera impredecible, y puede conducir a un fallo del sistema
Las compuertas de tres estados presentan tres estados de salidas diferentes: un estado de bajo nivel (0), un estado de alto nivel (1), un estado de alta impedancia o estado flotante (Z) Un bus de tres estados los cuales son muy comunes en equipos computacionales o control, se producen al conectar entre si varias salidas de triple estado.
En la electrónica digital, las memoras mas usadas son las -RAM -ROM -PROM -EPROM -EEPROM -FLASH
Una matriz de puertas lógicas programable en campo o FPGA (del inglés field-programmable gate array), es un dispositivo programable que contiene bloques de lógica cuya interconexión y funcionalidad puede ser configurada en el momento, mediante un lenguaje de descripción especializado. La lógica programable puede reproducir desde funciones tan sencillas como las llevadas a cabo por una puerta lógica o un sistema combinacional hasta complejos sistemas en un chip. Las FPGA se utilizan en aplicaciones similares a los ASIC sin embargo son más lentas, tienen un mayor consumo de energía y no pueden abarcar sistemas tan complejos como ellos
