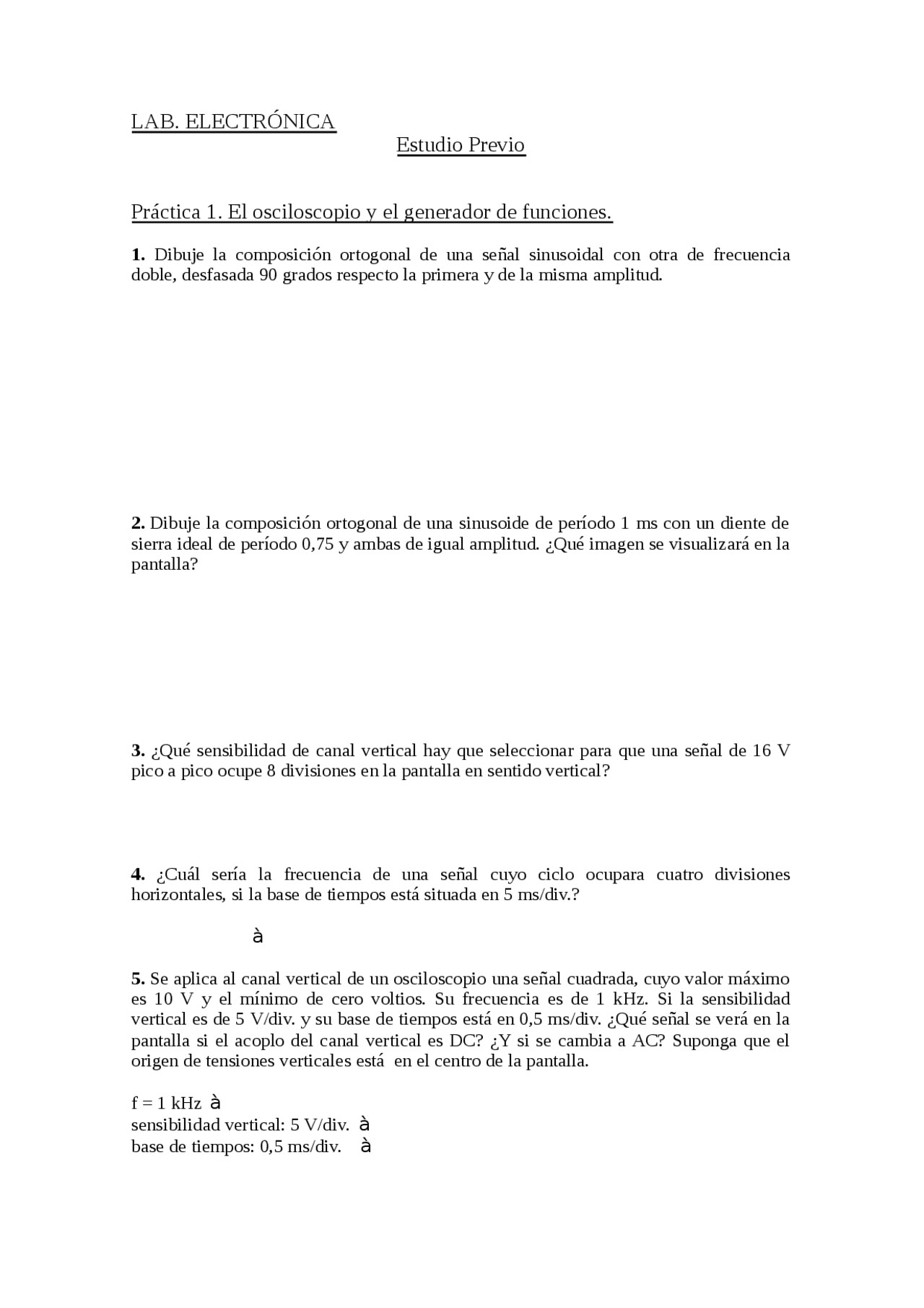

LAB. ELECTRÓNICA
Estudio Previo
Práctica 1. El osciloscopio y el generador de funciones.
1. Dibuje la composición ortogonal de una señal sinusoidal con otra de frecuencia doble, desfasada 90 grados respecto la primera y de la misma amplitud. 2. Dibuje la composición ortogonal de una sinusoide de período 1 ms con un diente de sierra ideal de período 0,75 y ambas de igual amplitud. ¿Qué imagen se visualizará en la pantalla? 3. ¿Qué sensibilidad de canal vertical hay que seleccionar para que una señal de 16 V pico a pico ocupe 8 divisiones en la pantalla en sentido vertical? 4. ¿Cuál sería la frecuencia de una señal cuyo ciclo ocupara cuatro divisiones horizontales, si la base de tiempos está situada en 5 ms/div.?
à
5. Se aplica al canal vertical de un osciloscopio una señal cuadrada, cuyo valor máximo es 10 V y el mínimo de cero voltios. Su frecuencia es de 1 kHz. Si la sensibilidad vertical es de 5 V/div. y su base de tiempos está en 0,5 ms/div. ¿Qué señal se verá en la pantalla si el acoplo del canal vertical es DC? ¿Y si se cambia a AC? Suponga que el origen de tensiones verticales está en el centro de la pantalla.
f = 1 kHz à sensibilidad vertical: 5 V/div. à base de tiempos: 0,5 ms/div. à
6. En el circuito de la figura C6a se conecta entre los puntos Ay C el canal I del osciloscopio y entre B y C el canal II. Si están pulsados los botones INVERT I y ADD I +II, y el modo de acoplamiento en DC en ambos canales, determine el valor de la tensión que se medirá en cada una de los casos siguientes: a) cuando la masa del canal I se conecta a C y la del canal II también a C; b) cuando la masa del canal I se conecta a C y la del canal II a B. Justifique la respuesta. Recuerde que las masas de ambos canales están interconectadas_._ a) ;
En este caso, la tensión entre A y C son 10 V, pero como tenemos pulsada la tecla INVERT I, el valor de VAC que mediremos será de –10 V. La tensión en el canal II, como también tiene la masa conectada a C, es un divisor de tensión, de manera que obtenemos que la VBC es de 6,67 V. Al tener pulsada la tecla ADD I+II, la tensión total que mediremos será:
V = VAC + V (^) BC = -10 + 6,67 = -3,33 V
b) En este otro caso, la tensión del canal I V (^) AC continua siendo de -10 V (al tener pulsado INVERT I), pero la del canal II, al tener ahora conectada la masa a B y estar ambas masas interconectadas, no hay caída de tensión entre B y C, por tanto la VBC es de cero voltios. De esta manera, la tensión que mediremos será:
V = VAC + V BC = -10 + 0 = -10 V
7. ¿Qué tensión se mediría con un osciloscopio de 1 MΩ de resistencia de entrada si se conectara entre los puntos B y C del circuito de la figura C6b?
Es un divisor de tensión:
8. Hallar el circuito equivalente de un generador de funciones que en circuito abierto proporciona una señal de 10 V de amplitud, y en cortocircuito da una corriente de 100 mA de amplitud. ¿Qué tensión se obtendría en su salida si se conectara una resistencia de 50 Ω? V =10 V; i = 100 mA à 9. Consultando el manual del osciloscopio de su puesto de trabajo, determinar si dispone de los mandos cuya funcionalidad se describe a continuación y, en caso afirmativo, indique el nombre o sigla que aparece en el panel de control para designarlos. Indique también el modelo de su osciloscopio.
Modelo: HM 205-
Intensidad: INTENS Foco: FOCUS Puesta a masa del canal I: CH I - GD Acoplo en alterna del canal I: CH I - AC Ganancia variable del canal I: CH I - VAR. GAIN Modo X-Y: X-Y
Ajuste de la señal de barrido interno: SWEEP RATE
12. Consultando el manual del generador de funciones de su puesto de trabajo, responda:
Máxima y mínima frecuencia que puede proporcionar el GF: máx. = 2 MHz; min = 0,2 Hz Máxima amplitud de la señal: 20 Vp-p Máximo valor y polaridad del nivel de continua: +/- 10 V (circuito abierto); +/- 5 V (50Ω) Resistencia de salida del generador de funciones en su salida principal: 50 Ω +/- 10%
y(t)
