FECHA DE ENTREGA: 16 mayo viernes en horario de clase
Claridad y precisión. Las explicaciones son fundamentales. La nota estará claramente influida por mala presentación o desorden.

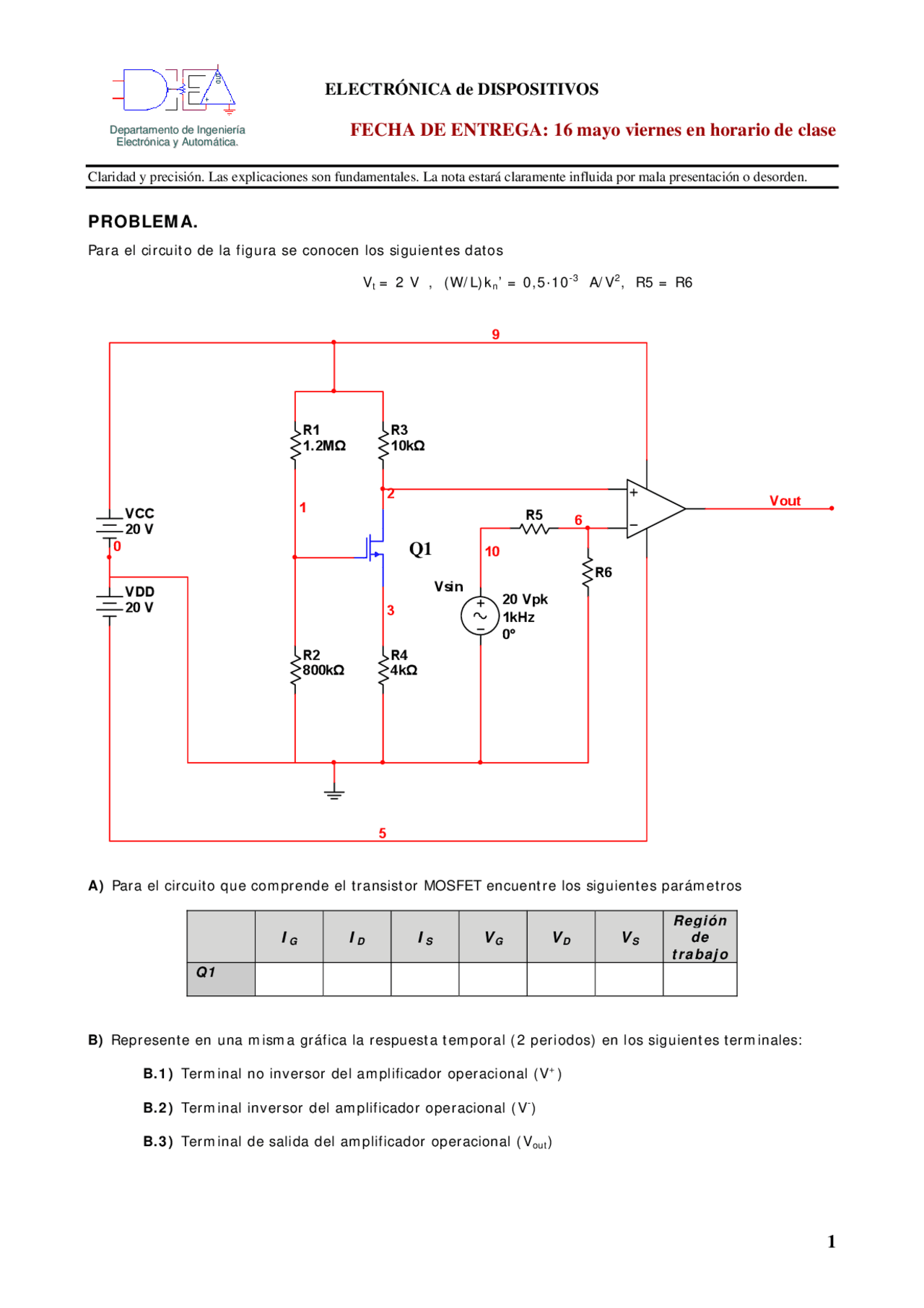

PROBLEMA.
Para el circuito de la figura se conocen los siguientes datos
V
t = 2 V , (W/L)kn’ = 0,5·10-3 A/V2, R5 = R6
R1
1.2MΩ
R2
800kΩ
R3
10kΩ
R4
4kΩ
VCC
20 V
VDD
20 V 3
1
2
5
R5
R6
6
Vout
Vsin 20 Vpk
1kHz
0°
10
0
9
A) Para el circuito que comprende el transistor MOSFET encuentre los siguientes parámetros
IG ID IS VG VD VS Región
de
trabajo
Q1
B) Represente en una misma gráfica la respuesta temporal (2 periodos) en los siguientes terminales:
B.1) Terminal no inversor del amplificador operacional (V+)
B.2) Terminal inversor del amplificador operacional (V-)
B.3) Terminal de salida del amplificador operacional (Vout)
