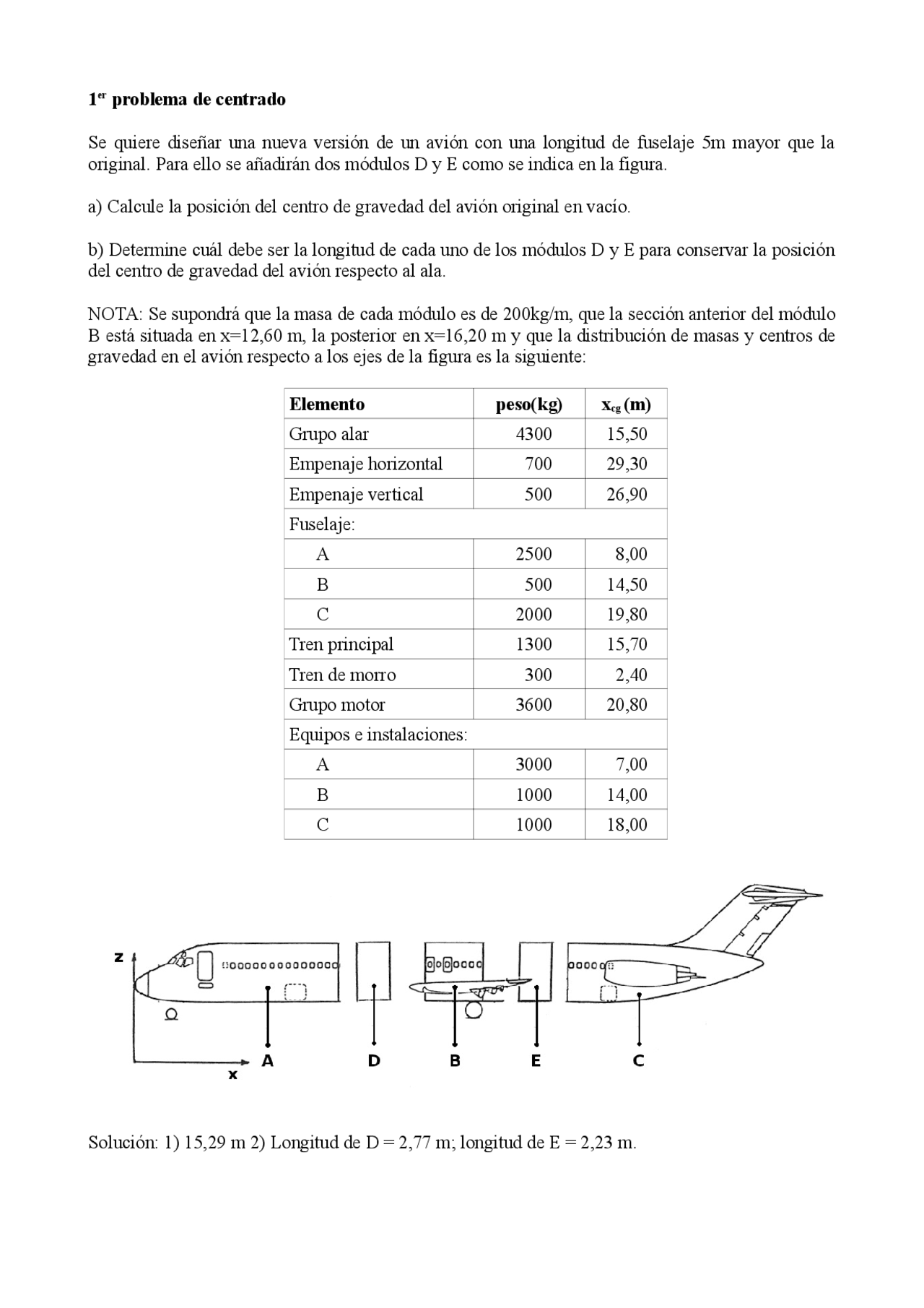

1er problema de centrado
Se quiere diseñar una nueva versión de un avión con una longitud de fuselaje 5m mayor que la
original. Para ello se añadirán dos módulos D y E como se indica en la figura.
a) Calcule la posición del centro de gravedad del avión original en vacío.
b) Determine cuál debe ser la longitud de cada uno de los módulos D y E para conservar la posición
del centro de gravedad del avión respecto al ala.
NOTA: Se supondrá que la masa de cada módulo es de 200kg/m, que la sección anterior del módulo
B está situada en x=12,60 m, la posterior en x=16,20 m y que la distribución de masas y centros de
gravedad en el avión respecto a los ejes de la figura es la siguiente:
Elemento peso(kg) xcg (m)
Grupo alar 4300 15,50
Empenaje horizontal 700 29,30
Empenaje vertical 500 26,90
Fuselaje:
A 2500 8,00
B 500 14,50
C 2000 19,80
Tren principal 1300 15,70
Tren de morro 300 2,40
Grupo motor 3600 20,80
Equipos e instalaciones:
A 3000 7,00
B 1000 14,00
C 1000 18,00
Solución: 1) 15,29 m 2) Longitud de D = 2,77 m; longitud de E = 2,23 m.
