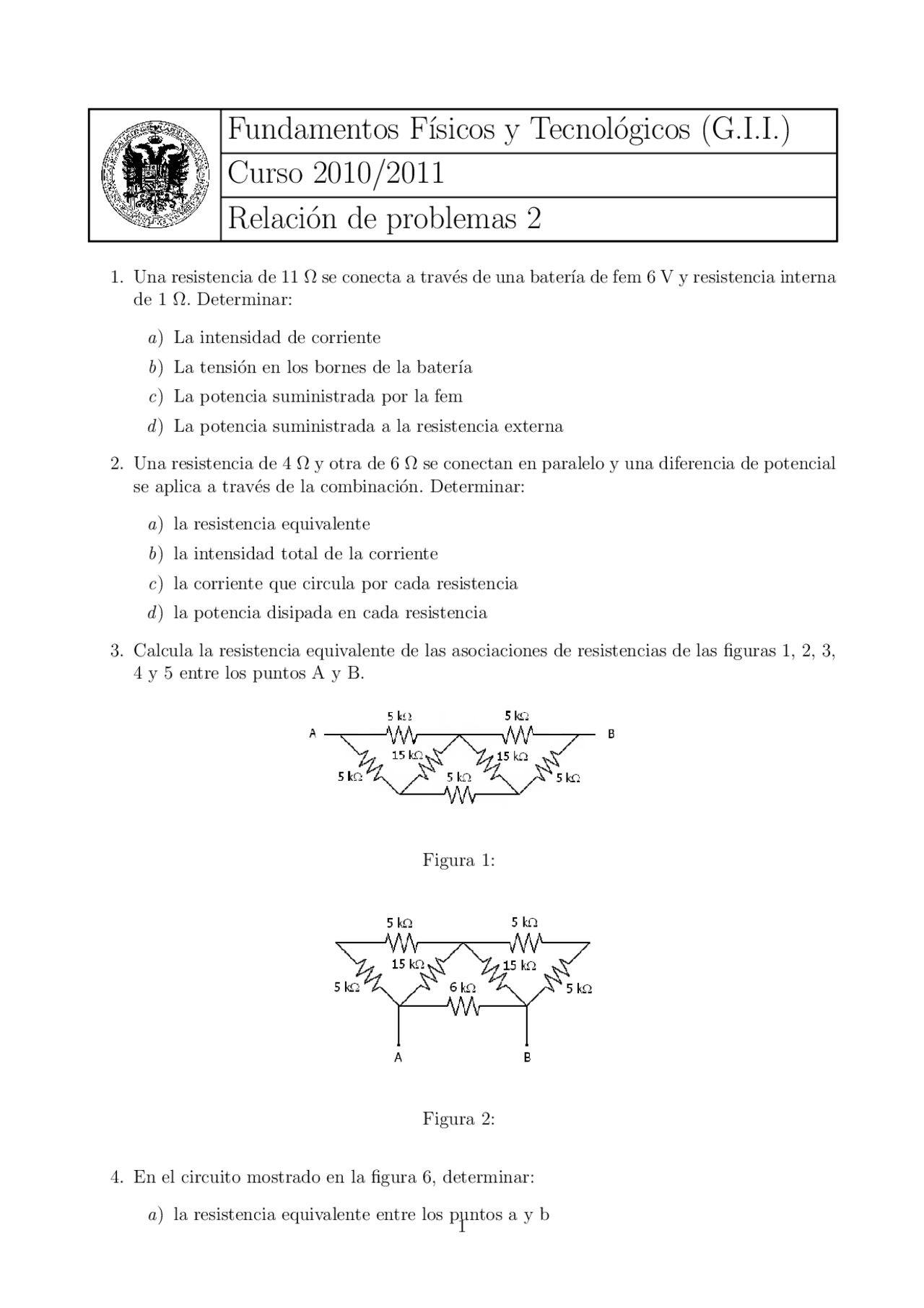

Fundamentos F´ısicos y Tecnol´ogicos (G.I.I.)
Curso 2010/
Relaci´on de problemas 2
- Una resistencia de 11 Ω se conecta a trav´es de una bater´ıa de fem 6 V y resistencia interna de 1 Ω. Determinar:
a) La intensidad de corriente b) La tensi´on en los bornes de la bater´ıa c) La potencia suministrada por la fem d ) La potencia suministrada a la resistencia externa
- Una resistencia de 4 Ω y otra de 6 Ω se conectan en paralelo y una diferencia de potencial se aplica a trav´es de la combinaci´on. Determinar:
a) la resistencia equivalente b) la intensidad total de la corriente c) la corriente que circula por cada resistencia d ) la potencia disipada en cada resistencia
- Calcula la resistencia equivalente de las asociaciones de resistencias de las figuras 1, 2, 3, 4 y 5 entre los puntos A y B.
Figura 1:
Figura 2:
- En el circuito mostrado en la figura 6, determinar:
a) la resistencia equivalente entre los puntos a y b
Figura 4:
b) si la ca´ıda de potencial entre a y b es 12 V, hallar la corriente en cada resistencia
- En el circuito de la figura 7 la ca´ıda de tensi´on a trav´es de la resistencia A es de 100 V. Encontrar:
a) La intensidad que atraviesa cada una de las resistencias B, C, D. b) La ca´ıda de tensi´on en la resistencia B. c) La potencia disipada en la resistencia F.
- Determinar, en el circuito de la figura 8:
a) La resistencia equivalente b) La indicaci´on del galvan´ometro (G) c) La intensidad en todos los hilos. d ) Las diferencias de potencial VAB , VAC , VCD y VDB
- Para el circuito de la figura 9:
a) Calcular la corriente que atraviesa la resistencia RL, as´ı como la ca´ıda de tensi´on entre sus extremos A y B. b) Calcular el equivalente Thevenin y Norton del circuito entre los puntos A y B, siendo RL la carga del circuito. c) Comprueba que usando cada equivalente se obtienen las mismas corrientes y ten- siones en RL que al resolver el circuito completo.
Datos: R 1 =6 kΩ; R 2 = 12 kΩ; R 3 =10 kΩ; R 4 =10 kΩ; R 5 =10 kΩ; RL=10 kΩ; I=0.5 mA; V 1 =10 V; V 2 =20 V
Figura 8:
b) Calcula la potencia que suministra (o consume) la fuente de corriente en el circuito. Indica claramente si es potencia suministrada o consumida.
Datos: I 1 = 1 mA; V 1 = 1 V; V 2 = 3 V.
- Calcular el equivalente de Thevenin del circuito mostrado en la figura 17 visto desde los terminales A y B.
- Calcular el equivalente de Thevenin de la parte recuadrada del circuito de la figura 18 vista desde los terminales A y B.
- Calcular el valor de la tensi´on V 2 en el circuito de la figura 19 si V 1 =10V, C 1 =1 nF, C 2 =C 3 =10 nF.
- Calcular la tensi´on en cada punto del circuito de la figura 20:
a) Cuando el interruptor est´a abierto. b) Cuando el interruptor est´a cerrado. c) ¿C´omo cambiar´ıa el resultado si el interruptor se sustituyese por una resistencia de valor R? d ) ¿C´omo cambiar´ıa el resultado si el interruptor se sustituyese por una bobina de inductancia L?
- En los circuitos de la figuras 21, 22, 23 y 24 encontrar el valor de V 0
Figura 10:
Figura 11:
Figura 12:
Figura 18:
Figura 19:
Figura 20:
Figura 21:
Figura 27:
