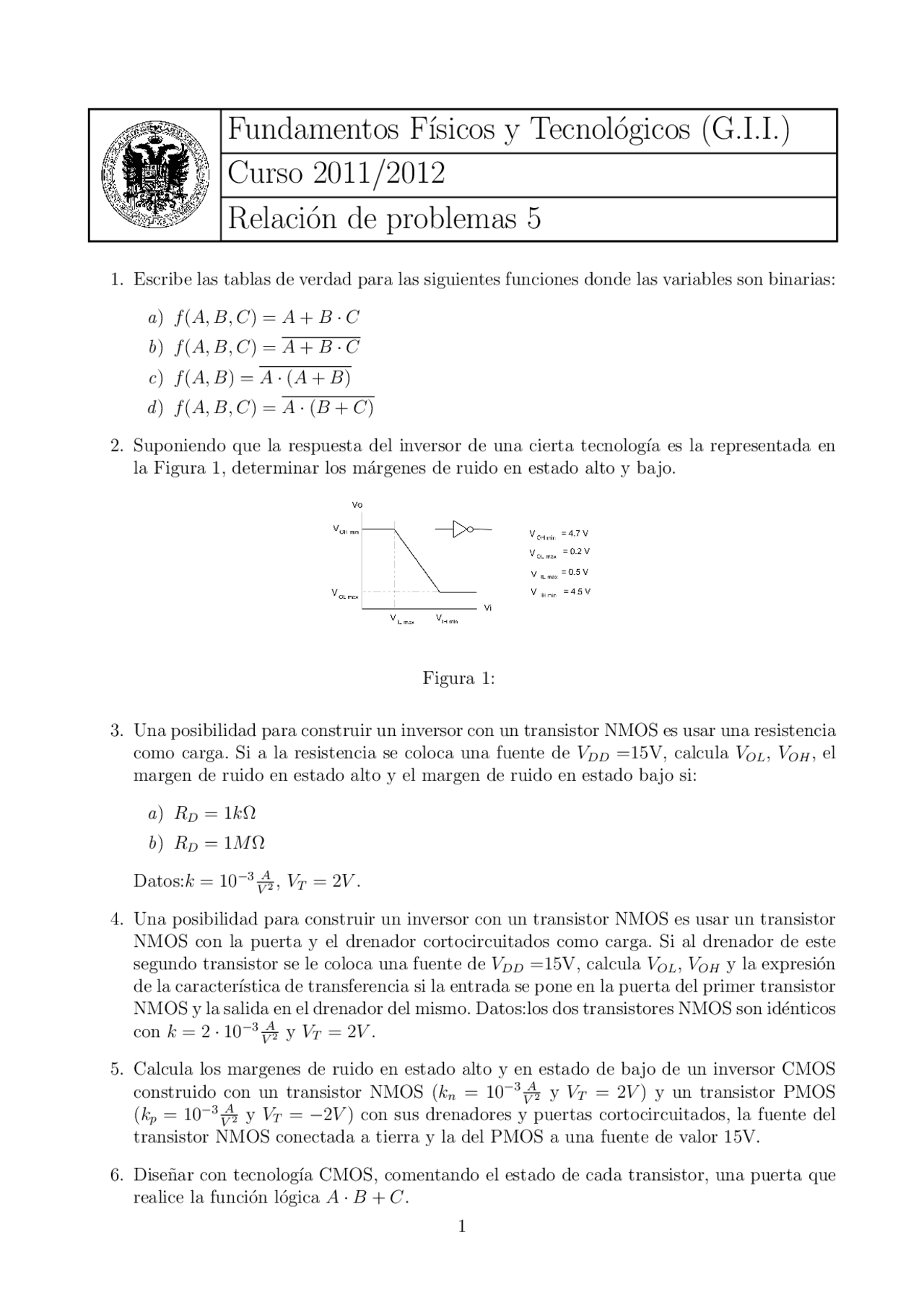

Fundamentos F´ısicos y Tecnol´ogicos (G.I.I.)
Curso 2011/2012
Relaci´on de problemas 5
1. Escribe las tablas de verdad para las siguientes funciones donde las variables son binarias:
a)f(A, B, C ) = A+B·C
b)f(A, B, C ) = A+B·C
c)f(A, B) = A·(A+B)
d)f(A, B, C ) = A·(B+C)
2. Suponiendo que la respuesta del inversor de una cierta tecnolog´ıa es la representada en
la Figura 1, determinar los argenes de ruido en estado alto y bajo.
Figura 1:
3. Una posibilidad para construir un inversor con un transistor NMOS es usar una resistencia
como carga. Si a la resistencia se coloca una fuente de VDD =15V, calcula VOL ,VOH , el
margen de ruido en estado alto y el margen de ruido en estado bajo si:
a)RD= 1k
b)RD= 1M
Datos:k= 103A
V2,VT= 2V.
4. Una posibilidad para construir un inversor con un transistor NMOS es usar un transistor
NMOS con la puerta y el drenador cortocircuitados como carga. Si al drenador de este
segundo transistor se le coloca una fuente de VDD =15V, calcula VOL,VO H y la expresi´on
de la caracter´ıstica de transferencia si la entrada se pone en la puerta del primer transistor
NMOS y la salida en el drenador del mismo. Datos:los dos transistores NMOS son id´enticos
con k= 2 ·103A
V2yVT= 2V.
5. Calcula los margenes de ruido en estado alto y en estado de bajo de un inversor CMOS
construido con un transistor NMOS (kn= 103A
V2yVT= 2V) y un transistor PMOS
(kp= 103A
V2yVT=2V) con sus drenadores y puertas cortocircuitados, la fuente del
transistor NMOS conectada a tierra y la del PMOS a una fuente de valor 15V.
6. Dise˜nar con tecnolog´ıa CMOS, comentando el estado de cada transistor, una puerta que
realice la funci´on ogica A·B+C.
1
pf2

Vista previa parcial del texto

¡Descarga Problemas MOSFET y más Ejercicios en PDF de Física solo en Docsity!

Fundamentos F´ısicos y Tecnol´ogicos (G.I.I.)

Curso 2011/

Relaci´on de problemas 5

  1. Escribe las tablas de verdad para las siguientes funciones donde las variables son binarias:

a) f (A, B, C) = A + B · C b) f (A, B, C) = A + B · C c) f (A, B) = A · (A + B) d ) f (A, B, C) = A · (B + C)

  1. Suponiendo que la respuesta del inversor de una cierta tecnolog´ıa es la representada en la Figura 1, determinar los m´argenes de ruido en estado alto y bajo.

Figura 1:

  1. Una posibilidad para construir un inversor con un transistor NMOS es usar una resistencia como carga. Si a la resistencia se coloca una fuente de VDD =15V, calcula VOL, VOH , el margen de ruido en estado alto y el margen de ruido en estado bajo si:

a) RD = 1kΩ b) RD = 1M Ω

Datos:k = 10−^3 VA 2 , VT = 2V.

  1. Una posibilidad para construir un inversor con un transistor NMOS es usar un transistor NMOS con la puerta y el drenador cortocircuitados como carga. Si al drenador de este segundo transistor se le coloca una fuente de VDD =15V, calcula VOL, VOH y la expresi´on de la caracter´ıstica de transferencia si la entrada se pone en la puerta del primer transistor NMOS y la salida en el drenador del mismo. Datos:los dos transistores NMOS son id´enticos con k = 2 · 10 −^3 VA 2 y VT = 2V.
  2. Calcula los margenes de ruido en estado alto y en estado de bajo de un inversor CMOS construido con un transistor NMOS (kn = 10−^3 VA 2 y VT = 2V ) y un transistor PMOS (kp = 10−^3 VA 2 y VT = − 2 V ) con sus drenadores y puertas cortocircuitados, la fuente del transistor NMOS conectada a tierra y la del PMOS a una fuente de valor 15V.
  3. Dise˜nar con tecnolog´ıa CMOS, comentando el estado de cada transistor, una puerta que realice la funci´on l´ogica A · B + C. 1
  1. Dise˜nar con el m´ınimo n´umero de transistores posibles un circuito que realice la funci´on l´ogica Vo = A · (B + C) + D. Ind´ıquese y anal´ıcese el estado de cada transistor para las distintas combinaciones de entradas.
  2. En el circuito de la Figura 2 determinar el estado de cada transistor y el valor (anal´ogico) de salida cuando Vi = 0V y cuando Vi = 5V.

Vi Vo

VDD

R

M

M

Figura 2:

  1. ¿Qu´e funci´on realiza el circuito de la Figura 3 en el ´ambito de la l´ogica positiva, teniendo en cuenta que VDD > 0? Explica razonadamente el esstado en el que se encuenran cada uno dee los transistores representados.

Figura 3:

  1. Dado el circuito l´ogico de la Figura 4 determinar la funci´on l´ogica que realiza.

Figura 4:

2
