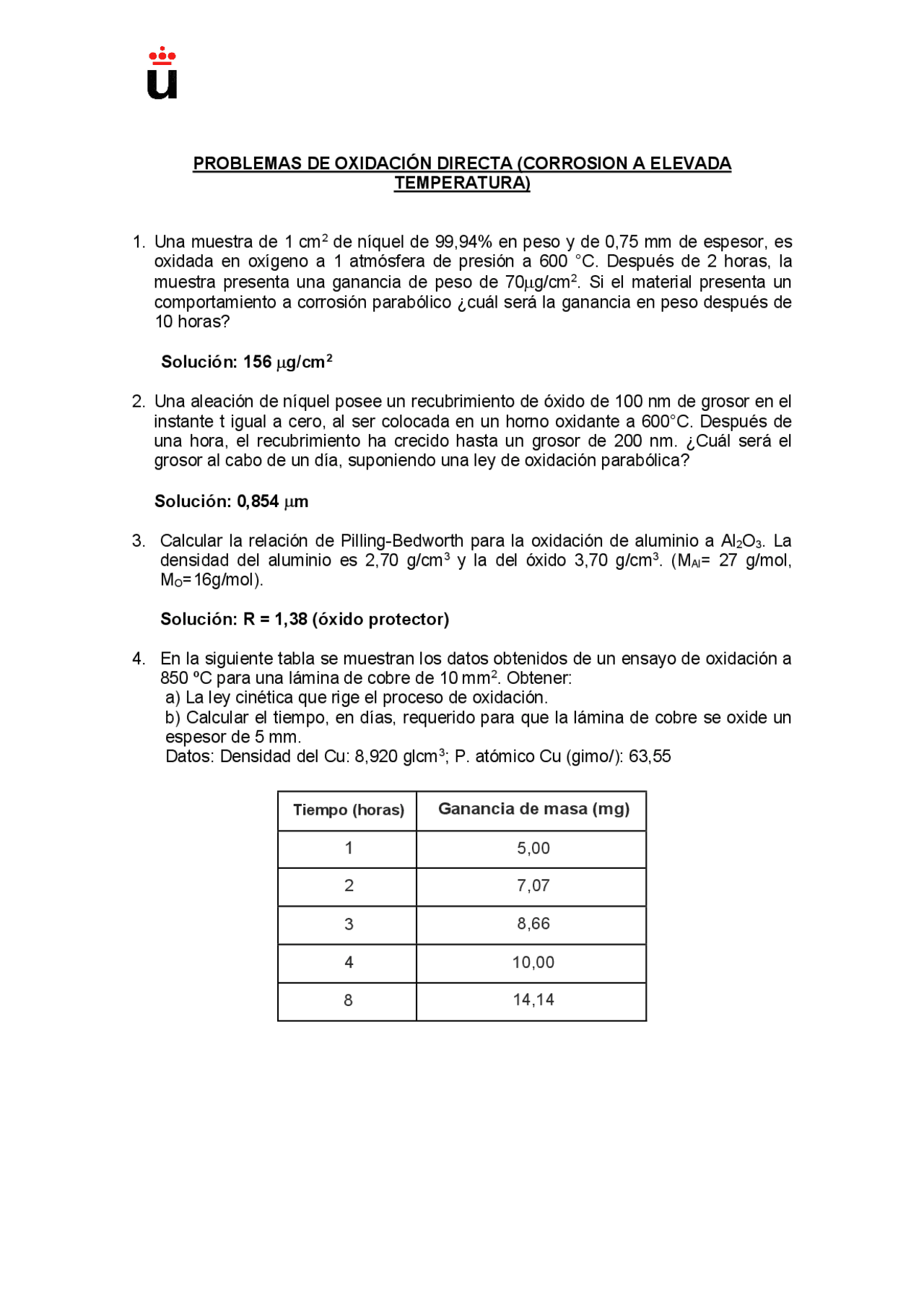

PROBLEMAS DE OXIDACIÓN DIRECTA (CORROSION A ELEVADA
TEMPERATURA)
1. Una muestra de 1 cm2 de níquel de 99,94% en peso y de 0,75 mm de espesor, es
oxidada en oxígeno a 1 atmósfera de presión a 600 °C. Después de 2 horas, la
muestra presenta una ganancia de peso de 70g/cm2. Si el material presenta un
comportamiento a corrosión parabólico ¿cuál será la ganancia en peso después de
10 horas?
Solución: 156 g/cm2
2. Una aleación de níquel posee un recubrimiento de óxido de 100 nm de grosor en el
instante t igual a cero, al ser colocada en un horno oxidante a 600°C. Después de
una hora, el recubrimiento ha crecido hasta un grosor de 200 nm. ¿Cuál será el
grosor al cabo de un día, suponiendo una ley de oxidación parabólica?
Solución: 0,854 m
3. Calcular la relación de Pilling-Bedworth para la oxidación de aluminio a Al2O3. La
densidad del aluminio es 2,70 g/cm3 y la del óxido 3,70 g/cm3. (MAl= 27 g/mol,
MO=16g/mol).
Solución: R = 1,38 (óxido protector)
4. En la siguiente tabla se muestran los datos obtenidos de un ensayo de oxidación a
850 ºC para una lámina de cobre de 10 mm2. Obtener:
a) La ley cinética que rige el proceso de oxidación.
b) Calcular el tiempo, en días, requerido para que la lámina de cobre se oxide un
espesor de 5 mm.
Datos: Densidad del Cu: 8,920 glcm3; P. atómico Cu (gimo/): 63,55
Tiempo (horas)
Ganancia de masa (mg)
1
5,00
2
7,07
3
8,66
4
10,00
8
14,14
