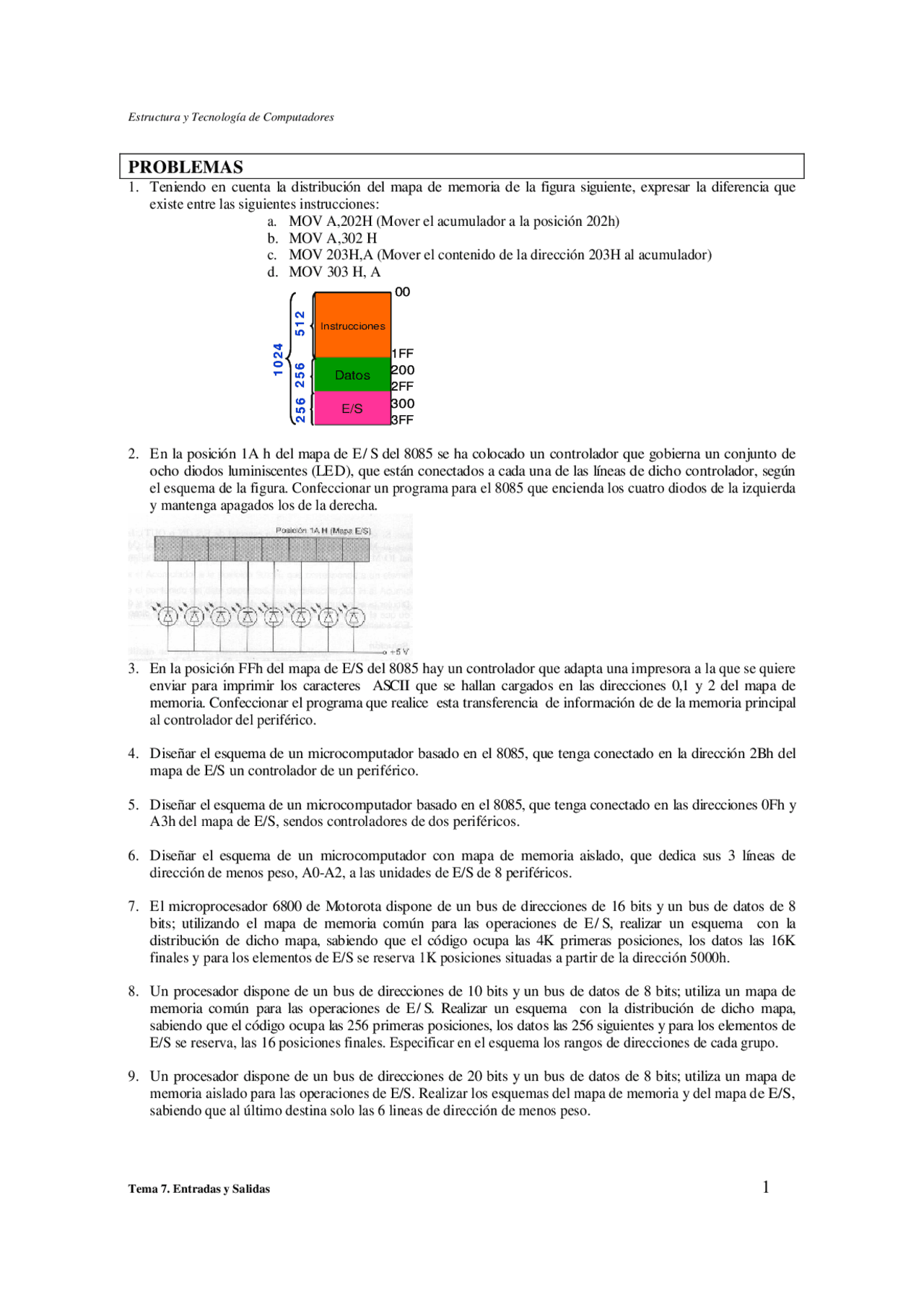

Estructura y Tecnología de Computadores
Tema 7. Entradas y Salidas
1
PROBLEMAS
1.
Teniendo en cuenta la distribución del mapa de memoria de la figura siguiente, expresar la diferencia que
existe entre las siguientes instrucciones:
a.
MOV A,202H (Mover el acumulador a la posición 202h)
b.
MOV A,302 H
c.
MOV 203H,A (Mover el con
tenido de la dirección 203H al acumulador)
d.
MOV 303 H, A
Instrucciones
Datos
E/S
00
1FF
200
2FF
300
3FF
512
256
256
1024
Instrucciones
Datos
E/S
00
1FF
200
2FF
300
3FF
512
256
256
1024
2.
En la posición 1A h del mapa de E/ S del 8085 se ha colocado un controlador que gobierna un conjunto de
ocho diodos luminiscentes (LED), que están conectados a cada una de las líneas de dicho controlador, según
el esquema de la figura. Confeccionar un programa para el 8085 que encienda los cuatro diod
os de la izquierda
y mantenga a
pagados los de la derecha.
3.
En la posición FFh del mapa de E/S del 8085 hay un controlador que adapta una impresora a
la que se quiere
enviar para imprimir los caracteres ASCII que se hallan cargados en las direcciones 0,1 y 2 del mapa de
memoria. Confeccionar el programa que realice esta transferencia de información de de la memoria principal
al controlado
r
del perif
érico.
4.
Diseñar el esquema de un microcomputador basado en el 8085, que tenga conectado en la dirección 2Bh del
mapa de E/S un controlador de un periférico.
5.
Diseñar el esquema de un microcomputador basado en el 8085, que tenga conectado en las direcciones 0Fh y
A3h del mapa de E/S, sendos controladores de dos periféricos.
6.
Diseñar el esquema de un microcomputador con mapa de memoria aislado, que dedica sus 3 líneas de
dirección de menos peso, A0
-
A2, a las unidades de E/S de 8 periféricos.
7.
El microprocesador 6800 de Motorota dispone de un bus de direcciones de 16 bits y un bus de datos de 8
bits; utilizando el mapa de memoria común para las operaciones de E/ S, realizar un esquema con la
distribución de dicho mapa, sabiendo que el código ocupa las 4K primeras posiciones, los datos las 16K
finales y para los elementos de E/S se reserva 1K posiciones situadas a partir de la dirección 5000h.
8.
Un procesador dispone de un bus de direcciones de 10 bits y un bus de datos de 8 bits; utiliza un mapa de
memoria común para las operaciones de E/ S. Realizar un esquema con la distribución de dicho mapa,
sabiendo que el código ocupa las
256
primeras posiciones, los datos las 256 siguientes y para los elementos de
E/S se reserva, las 16 posicion
es
finales. Especificar en el
esquema los rangos de direcciones de cada grupo.
9.
Un procesador dispone de un bus de direcciones de 20 bits y un bus de datos de 8 bits; utiliza un mapa de
memoria aislado para las operaciones de E/S. Realizar los esquemas del mapa de memoria y del mapa d
e E/S,
sabiendo que al último destina solo las 6 lineas de dirección de menos peso.
