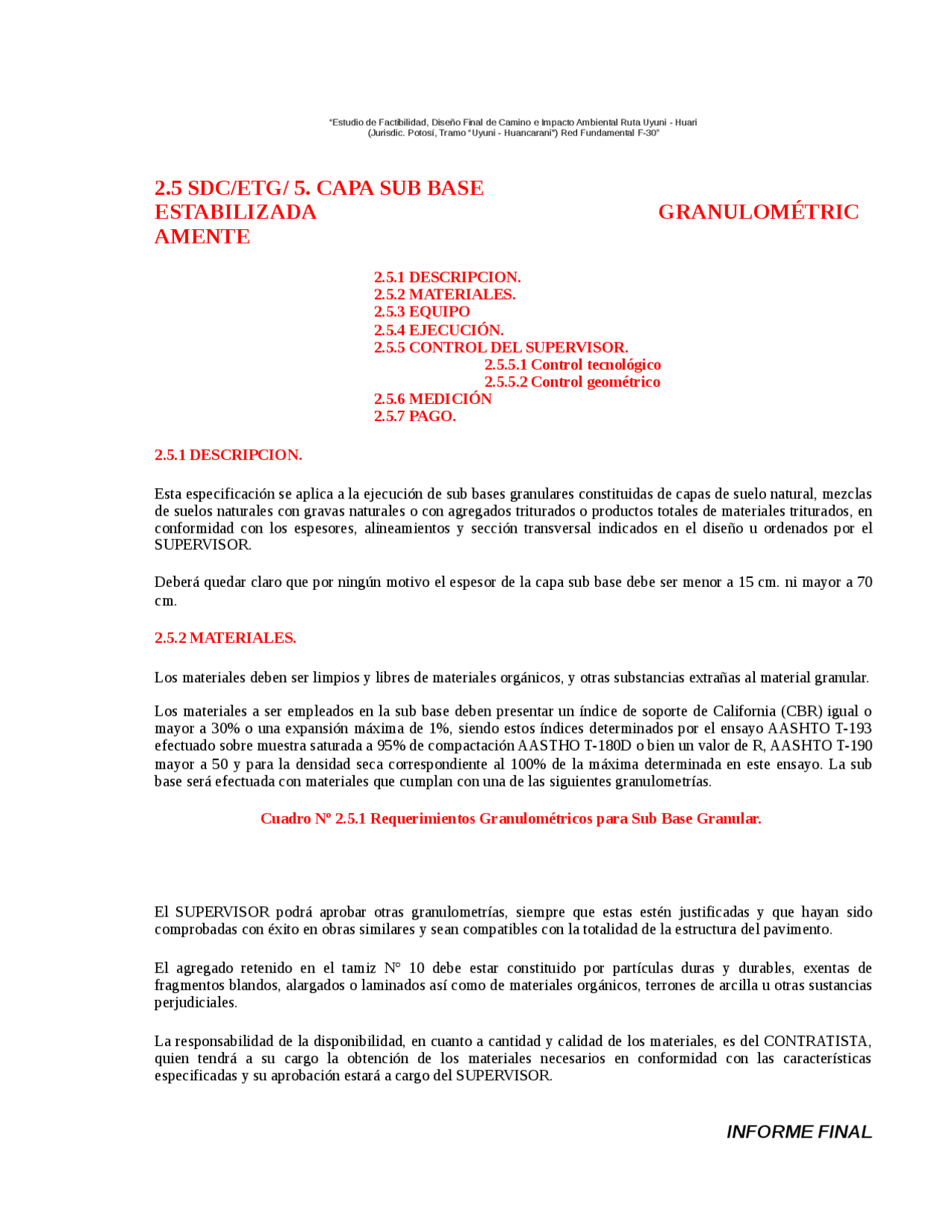

2.5 SDC/ETG/ 5. CAPA SUB BASE
ESTABILIZADA GRANULOMÉTRIC
AMENTE
2.5.1 DESCRIPCION.
2.5.2 MATERIALES.
2.5.3 EQUIPO
2.5.4 EJECUCIÓN.
2.5.5 CONTROL DEL SUPERVISOR.
2.5.5.1 Control tecnológico 2.5.5.2 Control geométrico 2.5.6 MEDICIÓN 2.5.7 PAGO.
2.5.1 DESCRIPCION.
Esta especificación se aplica a la ejecución de sub bases granulares constituidas de capas de suelo natural, mezclas de suelos naturales con gravas naturales o con agregados triturados o productos totales de materiales triturados, en conformidad con los espesores, alineamientos y sección transversal indicados en el diseño u ordenados por el SUPERVISOR.
Deberá quedar claro que por ningún motivo el espesor de la capa sub base debe ser menor a 15 cm. ni mayor a 70 cm.
2.5.2 MATERIALES.
Los materiales deben ser limpios y libres de materiales orgánicos, y otras substancias extrañas al material granular.
Los materiales a ser empleados en la sub base deben presentar un índice de soporte de California (CBR) igual o mayor a 30% o una expansión máxima de 1%, siendo estos índices determinados por el ensayo AASHTO T- efectuado sobre muestra saturada a 95% de compactación AASTHO T-180D o bien un valor de R, AASHTO T- mayor a 50 y para la densidad seca correspondiente al 100% de la máxima determinada en este ensayo. La sub base será efectuada con materiales que cumplan con una de las siguientes granulometrías.
Cuadro Nº 2.5.1 Requerimientos Granulométricos para Sub Base Granular.
El SUPERVISOR podrá aprobar otras granulometrías, siempre que estas estén justificadas y que hayan sido comprobadas con éxito en obras similares y sean compatibles con la totalidad de la estructura del pavimento.
El agregado retenido en el tamiz Nº 10 debe estar constituido por partículas duras y durables, exentas de fragmentos blandos, alargados o laminados así como de materiales orgánicos, terrones de arcilla u otras sustancias perjudiciales.
La responsabilidad de la disponibilidad, en cuanto a cantidad y calidad de los materiales, es del CONTRATISTA, quien tendrá a su cargo la obtención de los materiales necesarios en conformidad con las características especificadas y su aprobación estará a cargo del SUPERVISOR.
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
El material de sub base debe estar razonablemente exento de materiales vegetales, basura, terrones de arcilla, o sustancias que incorporadas dentro de la capa sub base puedan causar a criterio profesional fallas en el pavimento.
2.5.3 EQUIPO
El CONTRATISTA deberá disponer en la obra de todo el equipo necesario, autorizado por el SUPERVISOR, y en perfectas condiciones de trabajo. Según el caso, el equipo mínimo necesario constará de planta de clasificación o de selección, equipo de carguío y transporte, maquinaria para esparcimiento, mezclado y conformación, camión cisterna para hidratación y rodillos compactadores lisos vibratorios y neumáticos para compactación.
2.5.4 EJECUCIÓN.
Comprende las operaciones de producción, distribución, mezcla y pulverización, humedecimiento desecación, compactación y acabado, de los materiales transportados del yacimiento o planta, realizadas sobre la subrasante debidamente regularizada y aprobada por el SUPERVISOR en el ancho establecido en cantidades que permitan llegar al espesor diseñado luego de su compactación. En el caso de utilización de plantas trituradoras y dosificadoras, se deberá agregar en estas instalaciones el agua necesaria para obtener la humedad óptima de compactación.
Cuando hubiera necesidad de ejecutar capas de sub base con espesor final superior a 20 cm., estas serán sub divididas en capas parciales que no excedan de 20 cm. El espesor mínimo de cualquier capa de sub base será de 15 cm., después de su compactación.
Las densidades de la capa deberán ser como mínimo de 100% de la densidad máxima determinada según el ensayo AASHTO T-180-D, el contenido de humedad deberá variar como máximo entre el ± 2% de la humedad optima obtenida en el ensayo anterior.
Conforme a lo mencionado en el inciso 2.5.2, el grado de compactación podrá ser aumentado por las Disposiciones Especiales o por el SUPERVISOR, cuando sea necesario para satisfacer el CBR mínimo especificado.
El desbroce y limpieza de los yacimientos, para provisión de materiales para sub base deberán ser ejecutados cuidadosamente de tal manera que se evite la contaminación del material aprobado así como con desperdicios del mismo.
El material será esparcido sobre la capa inferior aprobada de modo que se evite la segregación, y en cantidad tal que permita obtener el espesor programado después de su compactación.
El material transportado hasta la plataforma deberá ser inmediatamente esparcido para evitar la concentración del tráfico sobre fajas limitadas de la capa inferior. Las mezclas de suelos, arenas, agregados triturados y/o gravas naturales para encuadrarlas dentro de las especificaciones, deberán ser dosificadas en una planta. Los materiales granulares naturales también deberán ser seleccionados y dosificados en planta, cuando sea necesario para atender los requerimientos de las especificaciones.
2.5.5 CONTROL DEL SUPERVISOR.
2.5.5.1 Control tecnológico
Serán ejecutados los siguientes ensayos:
a. Un ensayo de compactación para la determinación de la densidad máxima según el método AASHTO
T-180-D para cada 100 m^3.
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
2.5.7 PAGO.
Los trabajos de construcción de la capa de sub base medidos en conformidad al subtitulo anterior, serán pagados a los precios unitarios de contrato.
Dichos precios incluyen los derechos de explotación, así como también la operación de clasificación, dosificación, excavación, carga, distribución, mezcla, pulverización, humedecimiento o desecación, compactación, acabado y protección de la sub base de material granular.
También se incluye en el costo la construcción y mantenimiento de los caminos de servicios o accesos a los bancos y toda la mano de obra, equipo, herramientas e imprevistos necesarios para ejecutar correctamente los trabajos previstos en esta especificación.
Cuadro Nº 2.5.3 Conformación de Capa Sub Base Granular.
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
