Uso en construcciones definitivas.
En regiones que cuenten con los materiales para su elaboración: cemento, grava, arena, fierro ycimbra. •
Contar con mano de obra y supervisión calificadas. •
Son muy resistentes, rígidas, aislantes y pueden
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales

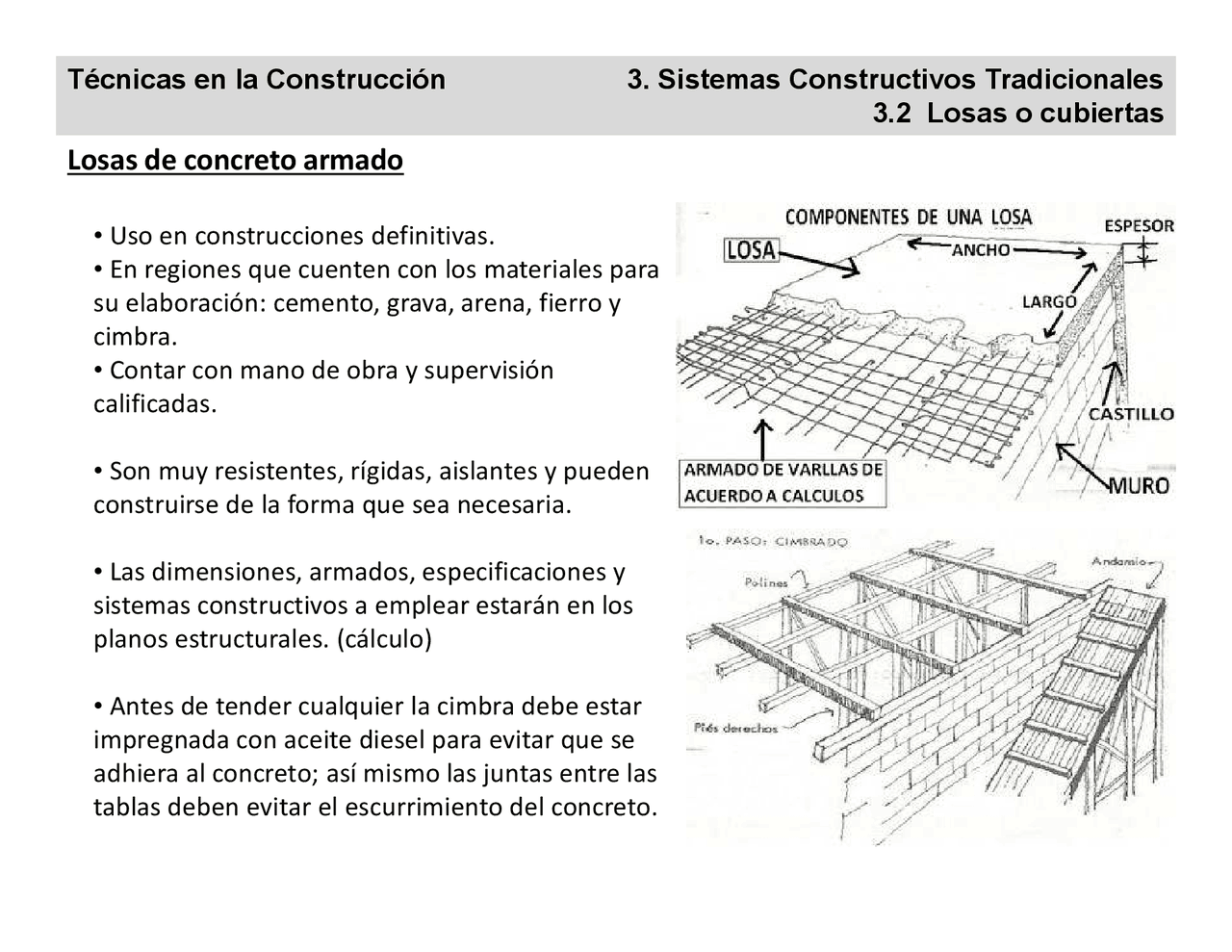

Losas de concreto armado
Son muy resistentes, rígidas, aislantes y pueden construirse de la forma que sea necesaria. •
Las dimensiones, armados, especificaciones y sistemas constructivos a emplear estarán en losplanos estructurales. (cálculo) •
Antes de tender cualquier la cimbra debe estar impregnada con aceite diesel para evitar que seadhiera al concreto; así mismo las juntas entre lastablas deben evitar el escurrimiento del concreto.
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losas de concreto armado - Tipos
Las losas de concreto armado pueden ser devarios tipos, principalmente: •
Losa sólida
Está formada sólo por concreto y acero. •
Losa aligerada y losa nervada o reticular
Está formada por concreto y acero en susEstá formada por concreto y acero en sus secciones estructurales, pero también poraligerantes: barroblock, casetones,poliuretano, etc. •
Losa con elementos prefabricados
Está formada por elementos de concretoarmado y aligerantes que fueron construidosantes de llegar a la obra.Ejemplo: Vigueta y bovedilla, Hebel, etc.
A partir del dia siguiente de efectuado el colado
se cura la losa regándola con agua durante unasemana, tres veces al dia esto para evitar elagrietamiento de la losa. •
Esto tiene por objeto evitar que la losa se
agriete por perdida excesiva del agua del concreto.
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa sólida
concreto.
Elementos del armado •
columpios
bastones y varillas rectas
alambre recocido del numero 18 para amarrar los cruces Pasos para el armado de una losa
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa sólida
Poner varillas rectas en ambos sentidos,espaciadas de 15 a 25cm. Estas varillas seamarran en sus cruces.
Entre cada varilla recta, poner un columpio,esto en ambos sentidos. Amarrar en cruces.
Entre cada columpio se ponen los bastones,amarrando en cruces.
Sobre la cimbra se colocan los elementos prefabricadosmodulados según datos obtenidospor el cálculo, se fijan a la misma yse colocan los armados de las trabesintermedias y de la losa superior. •
La losa se calcula con el claro
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa nervada o reticular
La losa se calcula con el claro formado por la retícula de lastrabes. •
Este sistema, además de satisfacer las exigencias a una losa planacomún, presenta las ventajas depoder apoyarse directamente sobrelas columnas sin necesidad detrabes de carga entre columna ycolumna.
En caso de cimbra insuficiente ó de colado enpartes: •
Suspender el colado tanto en losas como en trabes a la mitad de la distancia entre apoyos. •
Dar a la superficie de corte una inclinación de 45º
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa nervada o reticular
de 45º •
Dejar prolongadas la varilla para dar
continuidad con el colado siguiente. •
Cuando por alguna razón sea necesario suspender el colado en los apoyos de las losaso trabes, deben tomarse precauciones paratomar todo el esfuerzo de corte con fierro.
En el mercado hay muchas soluciones de prefabricados para losa y cada empresa tieneproductos y sistemas constructivos particulares.Algunos de ellos son:
Vigueta y bovedilla
(prefabricados de concreto armado y aligerante de barro)
Hebel
(prefabricado de concreto celular armado)
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa con elementos prefabricados
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa de vigueta y bovedilla
PASO 1: APUNTALAMIENTO Se colocan puntales y largueros de apoyo ynivelación y se retiran a los 7 días del colado de lacapa de compresión. Se colocan postes de 4” x 4”a cada 1.50m y largueros de la misma sección acada 1.60m para servir de apoyo provisional a lasviguetas.
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa de vigueta y bovedilla - Procedimiento
PASO 2: COLOCACION DE VIGUETAS Colocar las viguetas apoyadas sobre los muroscargadores de nuestra losa. Las viguetas secolocan de forma manual sobre los muroscargadores. A partir del muro de arranque secolocan la primera vigueta.NOTA: se recomienda que se cuele la capa decompresión junto con las vigas o cadenas decerramiento. Las viguetas deberán apoyarsesobre los muros o elementos cargadores por lomenos cinco centímetros.
PASO 3: ALINEAR VIGUETAS Se colocan bovedillas en los extremos de lasviguetas para obtener la separación correctade estas, además de facilitar la posteriorcolocación de las demás bovedillas de formaalineada.
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa de vigueta y bovedilla - Procedimiento
PASO 4: COLOCAR LAS BOVEDILLAS Se colocan las bovedillas cuidando que quedenbien asentadas y lo más juntas posible. Lacolocación también se hace de forma manual.
PASO 6: COLOCAR MALLA ELECTRO SOLDADA •
Se presenta y corta al tamaño requerido y se amarra con alambre recocido a la varillasuperior de las viguetas y a las cadenas decerramiento. •
La malla electro soldada se corta en el piso al
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa de vigueta y bovedilla - Procedimiento
La malla electro soldada se corta en el piso al tamaño deseado, posteriormente se sube a lalosa en construcción y se amarra con alambrerecocido a la varilla superior de las viguetas y alas cadenas de cerramiento.
PASO 7: COLADO DE LA CAPA DECOMPRESION •
Se tapan los huecos de las bovedillas de los extremos y/o aquellas que se hayan recortadopara ajustar el claro. •
Se mojan perfectamente las viguetas y bovedillas y se cuela de 3 a 5 cm de concreto
Técnicas en la Construcción
3. Sistemas Constructivos Tradicionales
Losa de vigueta y bovedilla - Procedimiento
bovedillas y se cuela de 3 a 5 cm de concreto según la malla utilizada. •
Se recomienda mojar las bovedillas para
obtener una mayor adherencia con la capa decompresión. •
El concreto deberá de tener una resistencia mínima de f¨c= 200 kg/cm2. Este paso delcolado de la capa de compresión (capa deconcreto) se debe de realizar en una solaoperacion.
Técnicas en la ConstrucciónPanel Hebel para Losa
3. Sistemas Constructivos Tradicionales
Losa de concreto celular (Panel Hebel para losa)
Técnicas en la ConstrucciónPanel Hebel para Losa
3. Sistemas Constructivos Tradicionales
3.2 Losas o cubiertas
Losa de concreto celular (Panel Hebel para losa)
www.hebel.mx
