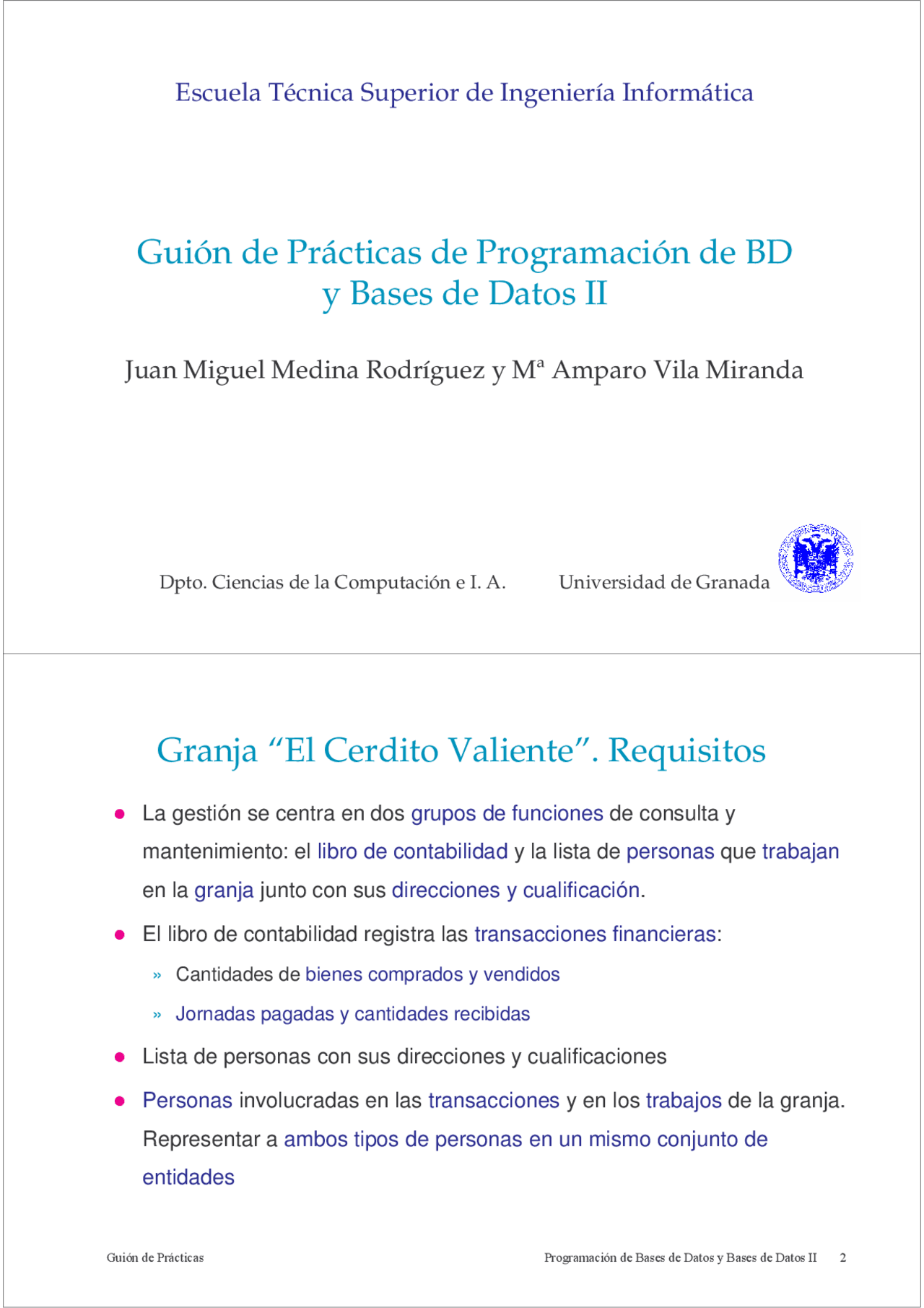

Escuela Técnica Superior de Ingeniería Informática
Guión de Prácticas de Programación de BD
y Bases de Datos II
Juan Miguel Medina Rodríguez y Mª Amparo Vila Miranda
Dpto. Ciencias de la Computación e I. A. Universidad de Granada
Granja “El Cerdito Valiente”. Requisitos
La gestión se centra en dos grupos de funciones de consulta y
mantenimiento: el libro de contabilidad y la lista de personas que trabajan
en la granja junto con sus direcciones y cualificación.
El libro de contabilidad registra las transacciones financieras:
» Cantidades de bienes comprados y vendidos
» Jornadas pagadas y cantidades recibidas
Lista de personas con sus direcciones y cualificaciones
Personas involucradas en las transacciones y en los trabajos de la granja.
Representar a ambos tipos de personas en un mismo conjunto de
entidades
Granja “El Cerdito Valiente”. Requisitos
Funciones que el software de aplicación habrá de tratar:
» Representar las personas y organizaciones con las que interactúa en una lista central a disposición de contabilidad y personal para consulta y mantenimiento. Deseable facilitar la corrección de fallos en la lista » Seguimiento de todas las transacciones de la granja, incluyendo tipo (compra, venta, pago, ingreso), descripción del artículo, número unidades, importe unitario, total. Disponible para consulta y realización de auditorias Para auditoría todas las transacciones deben quedar registradas. Deseable que la aplicación pudiese generar automáticamente el importe de la transacción a partir de la cantidad y el precio. Que puedan ordenarse por cualquier campo » Mantener una lista de los trabajadores para realizar contactos y pagos. Direcciones correctas y actualizadas. Poder generar etiquetas de correo » Mantener un lista de de cualificaciones y competencias de los trabajadores para asignación de trabajos. Añadir un valoración para cada cualificación
Granja “El Cerdito Valiente”. Diseño BD
Diseño conceptual utilizando E/R
LibroCuentas Relativo a Persona Trabajador Posee Cualificacion
Alojamiento
Vive en
Nombre
Apunte# Item
Total Cantidad TipoCant (^) UnitarioPrecio-
Fecha TipoOp
Edad (^) Valoracion
Aloja-miento (^) CompletNomb- Director Direccion
Cualif Decripcion
A) Formulario Libro Cuentas
B) Formulario Empleado Cualificacion
C) Informe Alojamientos
Granja “El Cerdito Valiente”. Diseño Funcional
» Enlaza con los detalles (las cualificaciones) » Sería interesante poder seleccionar la cualificación de la lista de cualificaciones almacenada en la tabla correspondiente
Necesarios formularios para mantener Persona, EmpCualif,
Cualificaciones y Alojamiento
Informe Resumen Libro basado en el esquema de datos A):
» Obtener las transacciones agrupadas por persona, en orden cronológico y total para cada persona
Informe Direcciones basado en el esquema de datos C):
» Para obtener la dirección de cada persona para correspondencia. Salida de etiquetas de diversos tamaños.
Antes de comenzar crearemos el siguiente directorio:
u:\CerditoValiente donde ubicaremos todos los ficheros
relacionados con los tutoriales y ejercicios
Formulario Empleado. 1er^ Prototipo
Procedimiento para crear el formulario:
Cread el bloque persona que muestra un única persona Cread como detalle el bloque cualificaciones asociadas a cada persona Añadid una lista desplegable que permita seleccionar una cualidad de la misma Organizad el formulario Ejecutad y almacenad la aplicación
Creación del bloque persona
» Ejecutad Form Builder » Activad Asistente de Bloques de Datos » Avanzad hasta visualizar » Pulsad Siguiente
Formulario Empleado. 1er^ Prototipo
» Pulsad Examinar » Introducid vuestro Usuario y Clave, dejando en blanco Cadena de Conexión » Visualizad vuestras tablas y vistas y seleccionad persona
» Pulsad Terminar para entrar en el Asistente de Diseño » Avanzad hasta » Visualizad nombre y pulsad Terminar » ¡Ya tenemos nuestro primer bloque!
Formulario Empleado. 1er^ Prototipo
Creación del bloque Cualificación
» Marcad el bloque persona » Para crear otro bloque pulsad » Aceptad la utilización del Asistente de Bloques de Datos » Seleccionad la tabla EmpCualif y utilizad todos sus campos. » Avanzad y pulsad Crear Relación » Seleccionad la tabla Persona como maestro
Formulario Empleado. 1er^ Prototipo
» Para dotarla de carácter dinámico necesitamos: Escribir una consulta que obtenga los valores de la tabla Cualificaciones Escribir un procedimiento PL/SQL que la rellene con los datos de la tabla Cualificación Crear un disparador que actualice su contenido en el momento oportuno Para crear esta consulta, que es un Grupo de Registros , realizad: » Marcad Grupo de Registros y pulsad » Introducid » Llamadlo Cualificacion Dada la generalidad de este proceso vamos a crear un procedimiento reutilizable que vamos a incorporar a nuestra biblioteca para posteriores usos » Creamos una biblioteca. » Marcamos Bibliotecas PL/SQL y pulsamos » Marcamos Unidades de Programa y pulsamos » Introducimos
Formulario Empleado. 1er^ Prototipo
» En la ventana de edición introducimos el siguiente código:
» Compilamos el módulo » Salvamos la biblioteca con el nombre MiBiblioteca » Marcamos la biblioteca y la compilamos ( Programa | Compilar Selección ) » Marcamos Bibliotecas Asociadas bajo el Modulo1 y pulsamos seleccionando MiBiblioteca
Formulario Empleado. 1er^ Prototipo
Vamos a utilizar un disparador WHEN-NEW-FORM-INSTANCE para determinar que la lista de valores se actualice con los valores de la tabla Cualificación » Marcad Disparadores pulsad » Seleccionad el mencionado disparador » En la ventana introducid el código: llena_listas('empcualif.cualificacion','cualificacion'); » Compilad y cerrad » Ejecutad el formato, comprobad los resultados y almacenad como empleado si todo ha estado conforme
Formulario Libro de Cuentas. Ejercicio
Realizad el formulario correspondiente al libro de cuentas (llamadlo
libro.fmb) de acuerdo con el aspecto de la figura y los siguientes
requisitos:
» Debe incluir todos los campos de la tabla correspondiente » Debe tener forma tabular (varias transacciones a la vez) » Una lista estática sobre TipoOperacion (Compra,Venta,Pago,Ingreso) » Una lista dinámica sobre Persona con datos de la tabla Persona
Informe Contabilidad. 1er^ Prototipo
Mediante la utilización del Live Previewer :
» Dimensionad los campos para que ocupen menos espacio » Cambiad el formato de la fecha y la etiqueta asociada. Salvad como LibroContabilidad.rdf
Informe Contabilidad. En Formato “Web”
A partir de este informe se puede crear una versión publicable en la
“Web”, ya sea en formato html o en formato pdf para ello se utiliza el
Asistente Web :
» Seleccionad Herramientas|Asistente Web » La pantalla de la figura nos solicita un campo del informe que nos va a permitir navegar por el mismo. En nuestro caso el campo Persona que es por él que se agrupa
Informe Contabilidad. En Formato “Web”
» La siguiente pantalla nos permite seleccionar un documento html que actúe como cabecera y otro como final de informe. En nuestro caso lo dejamos en blanco y seguimos » Esta pantalla nos permite elegir el formato en que vamos a publicar el informe. Probad con pdf y visualizad con el Acrobat Reader. Después ejecutad de nuevo el Asistente Web y publicad en html visualizando con el navegador.
Informe Contabilidad. Añadir Gráficos
Podemos generar gráficos en diferentes formatos a partir de los datos e
incorporarlos a nuestros formularios o informes
Graphics Builder es la herramienta que se encarga de ello. Se puede
invocar de forma separada o desde Forms o Report Builder.
Vamos a generar un gráfico de tarta desde Report Builder que muestre las
transacciones totales por persona
» Con el último informe abierto se activa el Modelo de Diseño pulsando » De la Barra de Herramientas seleccionamos la sección margen del informe » Seleccionamos el Asistente de Gráficos rellenamos la ventana como figura abajo
Creación de Gráficos con Graphics Builder
» Pulsamos Aceptar , entramos en el cuadro para elegir las propiedades del gráfico a generar. Rellenamos según muestra la figura
» Pulsamos Aceptar y se visualiza el gráfico. Podemos cambiar la fuente del título para resaltarlo más » Salvad como pagos.ogd
Creación de Gráficos con Graphics Builder
» Se puede utilizar Gráfico|Marco para organizar la presentación de los resultados » Marcando el gráfico y pulsando el botón derecho se puede acceder a un menú en el que se puede indicar mediante Actualizar que se actualice la presentación del gráfico » Pulsando Herramientas|Consultas accedemos a la consulta para una eventual modificación
Integración de Gráficos con Formularios
Veamos como se puede integrar un gráfico en un formulario. Se necesita
un disparador que ejecute Graphics para producir el gráfico:
» Abrimos el formulario libro.fmb » Creamos un bloque de control. Seleccionamos Bloq de Datos y pulsamos » Optamos por crearlo manualmente » Abrimos la ventana de propiedades y ponemos: Nombre : Control , Bloque de Datos de Base de Datos: No » Hacemos hueco bajo el frame que rodea al bloque LibroCuentas. Para ello establecemos la propiedad Altura a 400 en Window1 y Canvas » Seleccionamos el bloque Control en el Navegador de Obj. se pulsa » Se dimensiona un área suficiente bajo el bloque LibroCuentas, optamos por construir el gráfico manualmente » Visualizamos las propiedades del elemento creado y establecemos Nombre : Pagos , Lienzo : Canvas » Asociamos la biblioteca gráfica al formulario. Seleccionamos Bibliotecas Incorporadas y luego , en el campo Biblioteca: ponemos OG, pulsamos el botón Incorporar
Integración de Gráficos con Formularios
» Asociamos la biblioteca gráfica al formulario. Seleccionamos Bibliotecas Incorporadas y luego en el campo Biblioteca: ponemos OG, pulsamos el botón Incorporar » Necesitamos un disparador que active el gráfico y otro para cerrarlo » Editamos el disparador WHEN-NEW-FORM-INSTANCE para que contenga: BEGIN llena_listas('librocuentas.persona','personas'); OG.Open(’pagos.ogd','control.pagos'); END; » Creamos un nuevo disparador de tipo POST-FORM con el siguiente código: OG.Close(’pagos.ogd','control.pagos'); » Ejecutamos, corregimos los posibles desajustes y salvamos el formulario » Si queremos refrescar en el gráfico los cambios que se deriven de la actuación sobre el formulario, debemos utilizar un disparador de tipo Post-Commit que cierre y vuelva a abrir el gráfico
Elementos de los Formularios. Ventanas
Cuando se crea un Bloque de Datos se crea un lienzo por defecto
También se puede crear manualmente desde Navegador de Objetos y
dimensionar en su hoja de propiedades o en el Editor de Diseño
Cuando se visualiza una ventana se visualiza el lienzo base, para
visualizar otros lienzos se utilizan los procedimientos predefinidos
Show_View y Hide_View desde disparadores
Ejemplo: Lienzos apilados. Vamos a crear un formulario con Persona como
maestro y LibroCuentas como detalle en un lienzo apilado que permita
visualizar los apuntes de cada persona desplazándose horizontalmente por
los mismos mientras se mantiene visualizados los datos de la persona
correspondiente:
» Abrid Forms Builder y utilizad el asistente para crear un bloque sobre Persona del que sólo vamos a visualizar el campo nombre » En el Editor de Diseño Desplazad el frame un poco hacia arriba » Seleccionad Canvas2 en el Navegador de Objetos y dimensionadlo en el Editor de Diseño de forma que se ajuste más o menos al frame » Ejecutad de nuevo el Asistente de Bloques para crear el bloque LibroCuentas
Ventanas. Lienzos Apilados
» Seleccionad la tabla LibroCuentas y todos sus campos » Solicitad la creación de una Relación con la tabla Persona entre los campos persona y nombre » Entrad en el Asistente de Diseño y estableced los valores de la figura » Visualizad todos los campos excepto persona » Modificad los valores de Ancho de acuerdo con la figura » Visualizad unos 5 registros con barra de desplaza- miento
Ventanas. Lienzos Apilados
» Editad las propiedades del lienzo apilado y poned los valores de la figura » Con el Editor de Diseño dimensionad los lienzos y frames de los dos bloques de forma que rodeen los grupos de registros sin superponerse » Editad el lienzo del bloque persona y pulsad en el menú Ver|Vistas Apliadas... » Seleccionad el lienzo que aparece por defecto y aceptar. Esta operación permite superponer los dos lienzos en la misma ventana de edición. » Si queremos eliminar la superposición realizamos la anterior operación y, mientras pulsamos la tecla Ctrl, pinchamos el lienzo que queremos desactivar, aceptando después » Ved figura de la transparencia siguiente » Editad las propiedades de WINDOW1 y estableced: Width : 300 y Height : 280 » Ejecutad, consultad y desplazaos utilizando la barra horizontal del canvas de LibroCuentas » Modificad lo que sea necesario y salvad como apilado.fmb
Ventanas. Lienzos Apilados
Aspecto de los lienzos de Persona y LibroCuentas apilados en el Editor de Diseño
Ventanas. Lienzos Tabulares
- Asignadle un lienzo nuevo ( Nuevo Lienzo ) de tipo de tabular ( Tabular ) y ( Nueva Página con Pestaña )
- Visualizad cualificación y valoración
- Elegid una presentación tabular visualizando 5 registros y la barra de desplazamiento
- Visualizad la Paleta de Propieades de PAGE5 y estableced: Etiqueta: Cualificacion
- Ejecutad, sólo vereis el lienzo tabular. Salvad con el mismo nombre » Cread el bloque Alojamiento:
- Sobre la tabla del mismo nombre utilizad todos sus campos
- Cread la relación detalle con el bloque persona como maestro (desactivad antes Unir automaticamente bloques de datos ) basada en una condición de unión sobre el campo alojamiento
- Utilizad el mismo lienzo que para el bloque EmpCualif y una nueva página ( Nueva Página con Pestaña )
- Visualizad todos los campos salvo alojamiento pulsad Terminar para aceptar el resto de los valores por defecto
- Visualizad la Paleta de Propiedades de PAGE7 y estableced: Etiqueta: Alojamiento » Redimensionad y ubicad los lienzos:
- Seleccionad CANVAS4 y en la Paleta de Propiedades poned: Posición Y en la Puerta de Vista: 85 para situad el lienzo bajo él de persona;
- Redimensionad el lienzo de Persona para que rodee el Marco
- Redimensionad CANVAS4 para que rodee la solapa de Alojamiento, en sus propiedades poned Bisel : Ninguno para que no se visualice en ejecución el borde del lienzo. Dimesionad WINDOW1 para que rodee el lienzo.
- Aseguraos de que el bloque Persona está el primero en la lista de bloques
- Ejecutad, corregid y salvad
Ventanas. Lienzos Tabulares
Diseño visualizado en modo Ver|Vistas Apiladas...
Ventanas. Lienzos Tabulares
Formulario RecursosHumanos en Ejecución
Visualización de Lienzos mediante Ventanas
Developer2000 utiliza la arquitectura MDI (Interfaz de Múltiples Documentos).
En ejecución, Developer2000 dispone una ventana principal de aplicación,
que no dispone de lienzos, mediante la que visualiza el resto de las ventanas
de documento o de diálogo
Estas últimas ventanas deben tener asociado un lienzo al menos
El menú principal pertenece a la ventana principal, que siempre está abierta
Las ventanas de tipo documento tienen restringida su visualización a la
ventana principal
Las ventanas de diálogo pueden visualizarse fuera
Otro criterio de clasificación de ventanas modales o no modales:
» Las modales requieren de una respuesta del usuario al mensaje que ofrecen para desaparecer y, en algunos casos, permitir continuar con la aplicación (cuadros de diálogo) » Las no modales permite acceder a otra ventana sin hacerla desaparecer
