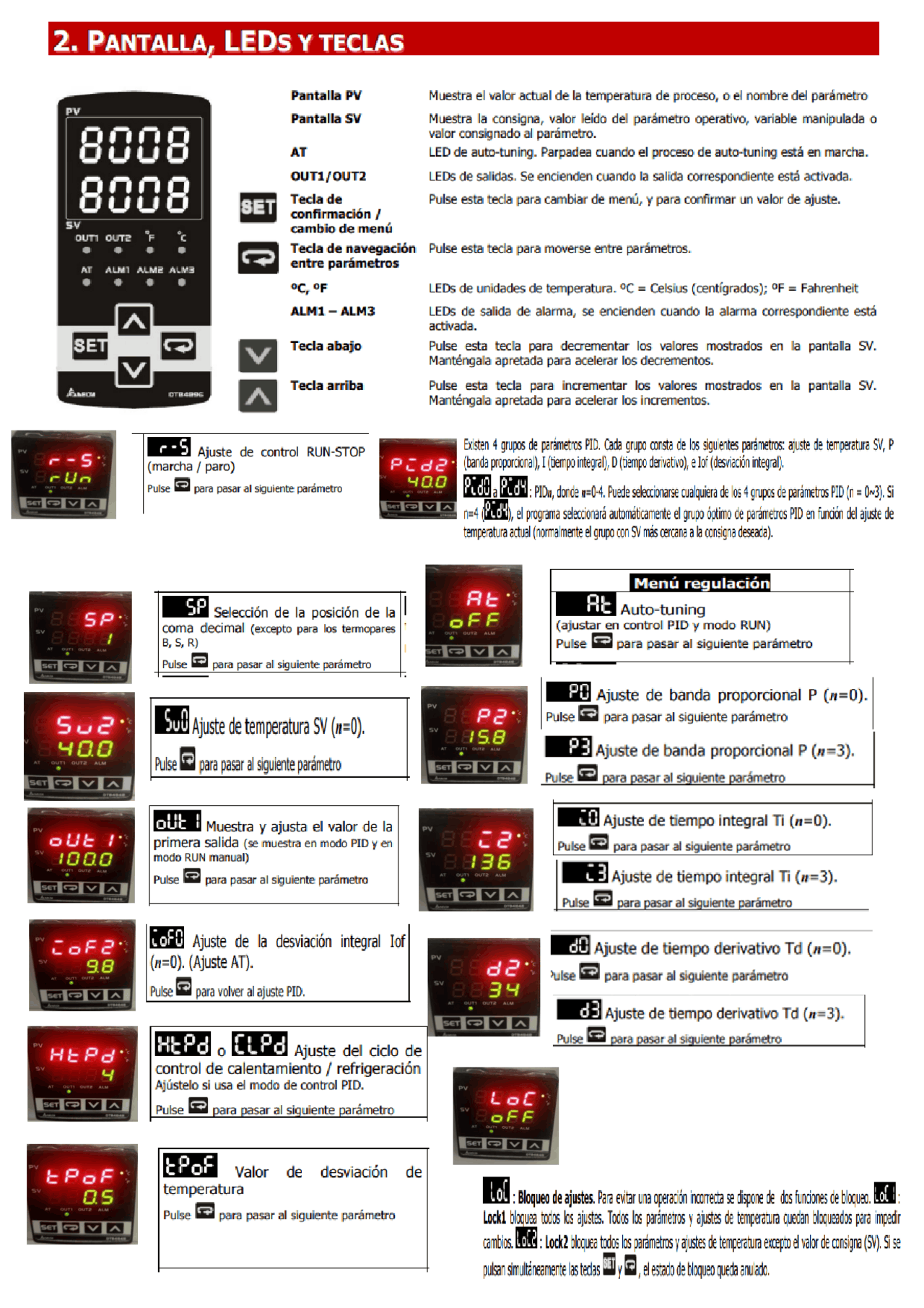

OUTI OUTE . . Ar * ALMI ALME ALM3 se - Ajuste de control RUN-STOP (marcha / paro) Putse EE para pasar al siguiente parámetro Selección de la posición de la coma decimal (excepto para los temopares B,S,R) : Putse KE para pasar al siguiente parámetro Ajuste de temperatura SV (n=0) Pulse a] para pasar al siguiente parámetro ' Muestra y ajusta el valor de la primera salida (se muestra en modo PID y en modo RUN manual) Pulse para pasar al siguiente parámetro (n=0). (Ajuste AT). Pulse Mal para volver al ajuste PID. Ajuste de la desviación integral j Muestra el valor actual de la temperatura de proceso, o el nombre del parámetro Muestra la consigna, valor leido del parámetro operativo, variable manipulada o valor consignado al parámetro. LED de auto-tuning. Parpadea cuando el proceso de auto-tuning está en marcha. LEDs de salidas. Se encienden cuando la salida correspondiente está activada. Pulse esta tecla para cambiar de menú, y para confirmar un valor de ajuste. Pulse esta tecla para moverse entre parámetros. LEDs de unidades de temperatura. %C = Celsius (centígrados); 9F = Fahrenheit LEDs de salida de alarma, se encienden cuando la alarma correspondiente está activada. Pulse esta tecla para decrementar los valores mostrados en la pantalla SV. Manténgala apretada para acelerar los decrementos. Pulse esta tecla para incrementar los valores mostrados en la pantalla SV. Manténgala apretada para acelerar los incrementos. Existen 4 grupos de parámetros PIO. Cada grupo corsta de los siguentes parámetros: aruste de temperatura SV, P E (banda proporcional), (tiempo integral), D (tiempo derwetwvo), e Jo (desviación integral). PIDn, donce n=04. Puede seleccionarse cualquiera de los 4 grupos ce parámetros PID [n = Oe), Si ná mE, el programa seleccionará automaticamente el grupo úptimo ce parámetros PID en funcion del ajuste de temperatura actual (normalmente el grupo con SV más cercana a la consigna deseaca). | Menú regulación] | At Auto-tuning (ajustar en control PID y modo RUN) Pulse E para pasar al siguiente parámetro Rt Ajuste de banda proporcional P (n=0). Pulse para pasar al siguiente parámetro L P3] Ajuste de banda proporcional P (»=3). Pulse KE pora pasar al siguiente parámetro Ajuste de tiempo integral Ti (n=0). Pulse EE) para pasar al siguiente parámetro .] | MBE ajuste ce tiempo integral Ti (n=3). de: ES | MA ajuste de tiempo derivativo Td (n=0). vulse E para pasar al siguiente parámetro Ajuste de tiempo derivativo Td (n=3). ERA o BRE ajuste de ciclo de control de calentamiento / refrigeración Ajústelo si usa el modo de control PID. Pulse para pasar al siguiente parámetro. Pulse ME para pasar al siguiente parámetro A valor temperatura Pulse ME para pasar al siguiente parámetro de desviación de Pulse para pasar al siguiente parámetro PUN : Bloqueo de ajustes. Per evtar una operacón inorecta e dispone de dos fune ce bloqueo. a. Lockl bloquea tocos los ajustes. Tocos los parámetros y ajustes de temperaura quedan bloqueados para impedir. ambos. M9: Lock bloues todos los parámetros y ajustes de temperztura excepto el valor de consigna (SV). S se pulsan sivuléneamerte a tecas 3,3 elestado de bloqueo queda anulado.
