Proyecto integrador etapa 1 JOSE ANTONIO GARATE LERMA RENE GONZALEZ RODRIGUEZ EDGAR GIBRAN GUERRERO NARANJO INGRID HAYDEE LAGOS CHAVEZ LUIS ENRIQUE ONTAÑON VINCK 21 de Julio 2025
UNIVERSIDAD DE L VALLE DE MÉXICO
ESTRUCTURAS DE CONCRETO
Ing. Raúl Arias Soto
Etapa 1. Acciones y esfuerzos
La Familia Cisneros quiere construir una casa habitación en un predio ubicado en la colonia Ejidal, Municipio de Otumba, Estado de México.

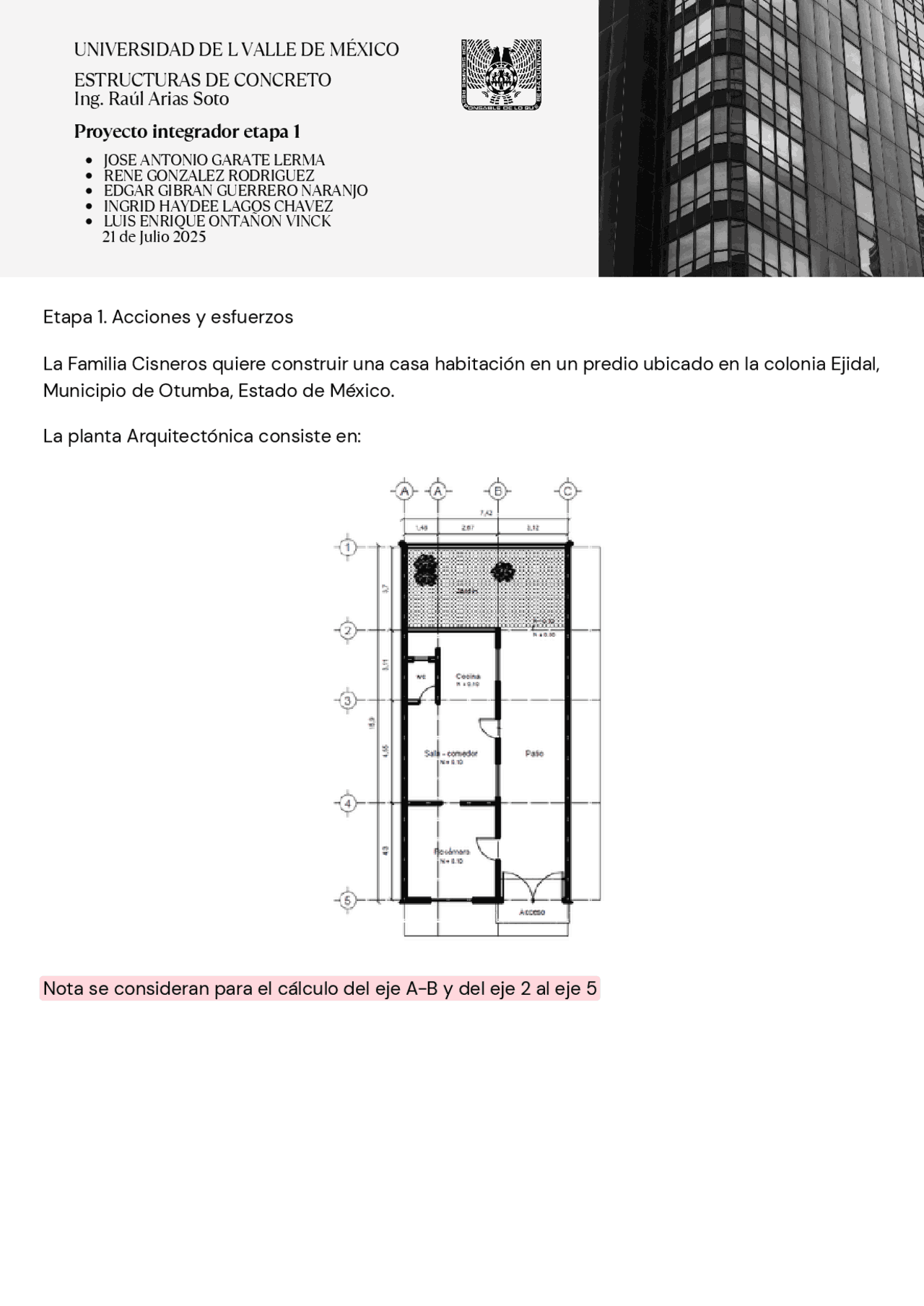

La planta Arquitectónica consiste en:
Nota se consideran para el cálculo del eje A-B y del eje 2 al eje 5
El sistema constructivo consiste en:
Muro de 12 cms. de espesor de tabique rojo recocido (6x12x24 cm.), acabado común asentado con mortero cemento-arena proporción 1:4. La losa de azotea es maciza, de concreto armado, de 0.10 m. de espesor, a un agua (inclinada).
Los muros de baño y cocina el cliente quiere recubrirlos de azulejo. El piso de toda la casa es de concreto, en zonas de cocina, sala-comedor y recámara esta recubierto con loseta cerámica. Las ventanas son de herrería tubular con vidrio plano de medidas estándar 1.50 x 1.20 m., la puerta tiene un ancho de 0.90 m. y 2.00 m. de altura.
Detalle de muro
- De acuerdo con las características de la vivienda realiza el análisis de cargas unitarias.
ANALISIS DE CARGA POR M2 DE AZOTEA
Se debe considerar una carga viva. POR NTC-2023 Carga viva (Cv) será: 100 kg/m
carga de azotea total (Ca)
Obteniendo: 4.15 /2 * (530) = 1,099.75 kg/m
LOSA - RECAMARA.
Distribución en 1 dirección.
El peso de descarga a cimentación será igual a la suma del peso de la losa de la recamará más la suma del peso del muro:
Peso total: 1099.75+605 = 1704.75 Kg/m
LOSA - SALA - COMEDOR - COCINA.
Distribución en 1 dirección.
El peso de descarga a cimentación será igual a la suma del peso de la losa más la suma del peso del muro.
Peso total: 1,099.75+605 = 1704.75 Kg/m
PESO MUERTO O TOTAL DE LA CASA.
Para obtener el peso total de la casa se sumará: LOSA + MURO + FIRME. Dándonos como resultado un total de: 50364.728 kg/m2.
Para el último punto de ejercicio se solicita el peso total de la casa por m2. Se obtiene dividiendo el peso total de la casa entre el área total de la construcción: 50364.7289/49.63 = 1014.8 kg/m2.
Notas:
En un cálculo real se tienen que considerar factores de carga (LRFD) para diseño de elementos de concreto reforzado.
Los pesos de los azulejos, herrería y loseta cerámica ya se consideran en los pesos volumétricos.
Conclusión:
El análisis de cargas en una estructura es, sin lugar a dudas, uno de los pilares fundamentales de la ingeniería civil, diseñar sin considerar adecuadamente las cargas sería como construir un puente sin conocer qué tipo de tráfico lo cruzará, podría parecer estable… hasta que se inaugura.
El análisis correcto garantiza que la estructura:
Mitigue el riesgo de colapso bajo condiciones normales ni extremas. No tenga deformaciones excesivas que afecten su funcionamiento o estética. Cumpla con normativas de seguridad y servicio.
Aterrizando los conceptos a la realidad… Una estructura no solo debe resistir las cargas: debe transmitirlas de manera eficiente desde los elementos superficiales (techos y entrepisos), pasando por vigas y columnas, hasta llegar a cimentaciones y finalmente al terreno.
Si subestimamos el análisis estructural, el resultado puede ser desde fisuras prematuras en concreto hasta fallos estructurales graves y en casos más críticos, colapsos.
Referencias:
Grammaticus [@Grammaticus]. (07 mayo 2021) Introducción al diseño estructural | Clase 17
- Bajada de cargas. Youtube. Recuperado de 20 Julio 2025, de https://www.youtube.com/watch?v=LxFr8Z3eqLE Grammaticus [@Grammaticus]. (07 mayo 2021) _Introducción al diseño estructural | Clase 17
- Bajada de cargas_. Youtube. Recuperado de 20 Julio 2025, de https://www.youtube.com/watch?v=LxFr8Z3eqLE Lamus, F. (2016). Concreto reforzado: fundamentos [Versión electrónica]. Ecoe Ediciones. DIEZ, G. (2011). Nociones prácticas de diseño estructural: para sistemas isostáticos en arquitectura [Versión electrónica]. DIEZ, G. (2011). Nociones prácticas de diseño estructural: para sistemas isostáticos en arquitectura [Versión electrónica]. Recuperado de #URL del pdf#
