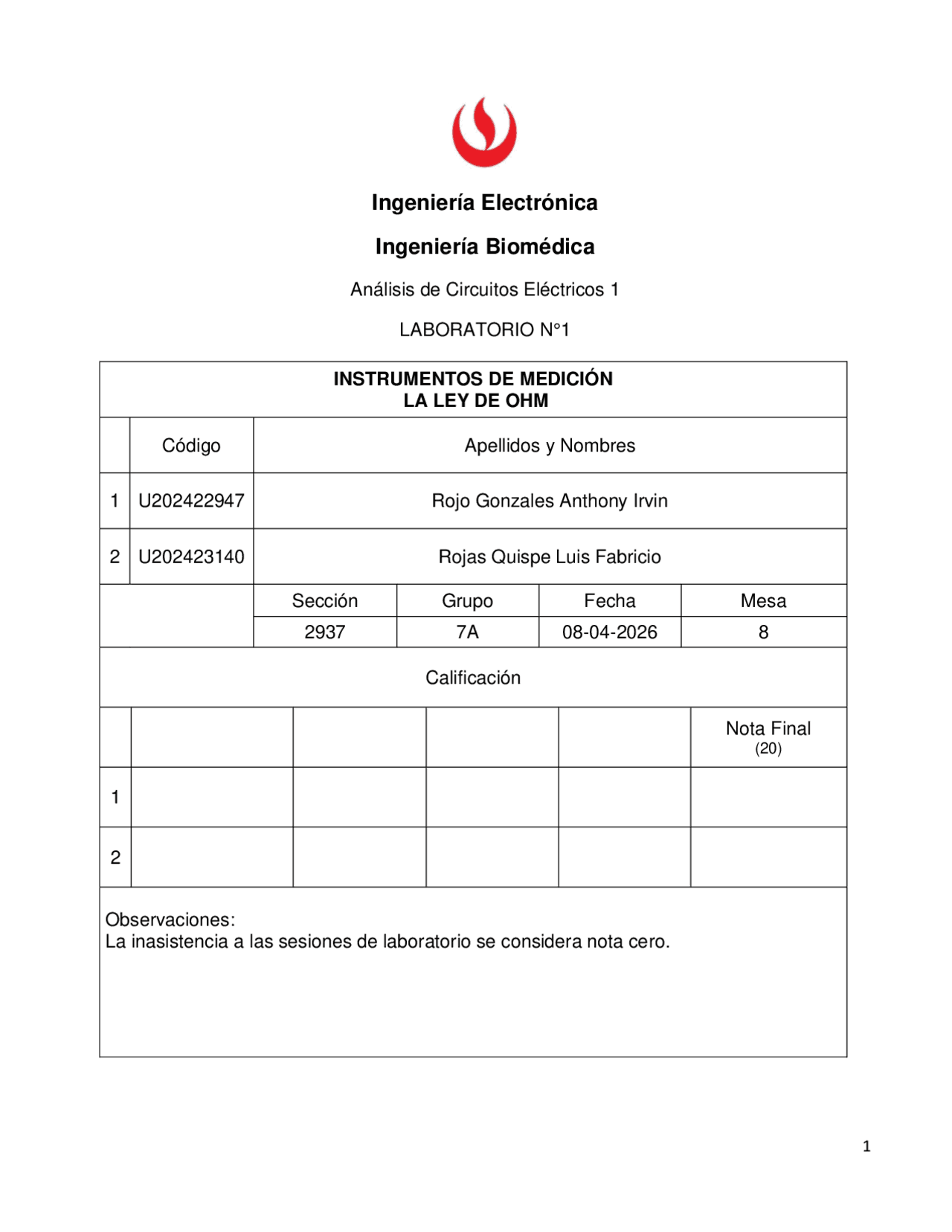

Ingeniería Electrónica
Ingeniería Biomédica
Análisis de Circuitos Eléctricos 1 LABORATORIO N° 1 INSTRUMENTOS DE MEDICIÓN LA LEY DE OHM Código Apellidos y Nombres 1 U202422947 Rojo Gonzales Anthony Irvin 2 U202423140 Rojas Quispe Luis Fabricio Sección Grupo Fecha Mesa 2937 7A 08 - 04 - 2026 8 Calificación Nota Final (20) 1 2 Observaciones: La inasistencia a las sesiones de laboratorio se considera nota cero.
OBJETIVOS
- Utilizar correctamente los instrumentos y equipos de laboratorio.
- Emplear la ley de Ohm en circuitos eléctricos. MATERIALES
- Resistencias: 1kΩ, 470Ω
- Potenciómetro:5kΩ EXPERIENCIA 1: USO DE INSTRUMENTOS Y EQUIPOS Es importante que cada uno de los integrantes del grupo conozca correctamente las principales funciones de los equipos de laboratorio.
- Siga las instrucciones que el profesor indique acerca del uso del instrumento de medición multímetro en función de voltímetro.
- Siga y anote las instrucciones que el profesor indique acerca del uso del multímetro en función de miliamperímetro.
- Siga y anote las instrucciones que el profesor indique acerca del uso del multímetro en función de ohmímetro.
- Siga y anote las instrucciones que el profesor indique acerca del uso del módulo de experimentos.
- Desarrollar la Experiencia 1 respondiendo en el aula virtual.
- Durante la experiencia 2 el profesor verificará el manejo del instrumento por cada alumno anotando el puntaje como desempeño. EXPERIENCIA 2: LA LEY DE OHM
- Realice las conexiones entre los equipos según las indicaciones del profesor y haga los dibujos pertinentes para que recuerde las conexiones.
- Encienda el módulo, ajuste los voltajes en +12V y - 9V (use el voltímetro), ajuste el potenciómetro para un valor aproximado de 2kΩ (use el ohmímetro).
- Apague el módulo e implemente el siguiente circuito. Antes de encender el módulo consulte con su profesor para que verifique las conexiones.
Recuerde que, al retirar el miliamperímetro, reconecte los elementos del circuito y configure el miliamperímetro en voltímetro por seguridad.
- USO DEL OHMÍMETRO : Retire la resistencia R 1 y mida con el ohmímetro su valor. Aplicando la ley de Ohm, podemos calcular el valor de la resistencia R 1 con los valores medidos en los pasos 4 y 5. 𝑅 1 =
- USO DEL VOLTIMETRO : Mida con el voltímetro el voltaje en R 2 conecte el instrumento en paralelo a R 2 , el lado positivo del voltímetro en dirección del positivo de la fuente de 12V. Aplicando la ley de Ohm podemos calcular la corriente que pasa por la resistencia R 2.
- USO DEL MILIAMPERIMETRO : Mida con el miliamperímetro la corriente que circula por R2, coloque el miliamperímetro en serie con la resistencia R2, el positivo del instrumento conectado hacia el lado positivo de la fuente +12V. 𝐼𝑅 2 13.63 I Aplicando do la ley de Ohm podemos calcular el voltaje en la resistencia R 2.
- USO DEL OHMIMETRO : Retire la resistencia R 2 y mida su valor con el ohmímetro.
𝑉𝑅 2 8.01V
𝑉𝑅 2 = 𝐼𝑅 2. 𝑅 2 𝑉𝑅 2 = 8. 01 × 0. 99 = 7. 93 𝑉
𝑅 2 0.99^ Ω
Aplicando la ley de Ohm podemos calcular R 2 con los valores medidos en los pasos 7 y
𝑅 2 =
Recuerde: los dos integrantes del grupo deben participar midiendo voltaje, corriente y resistencia.
- Mida con el voltímetro el voltaje en R 3 : conecte el instrumento en paralelo a R 3 , el positivo del voltímetro en dirección del positivo de la fuente de +12V. Aplicando la ley de Ohm podemos calcular la corriente que pasa por la resistencia R 3. 𝐼𝑅 3 =
- Mida con el amperímetro la corriente en R3: conecte el instrumento en serie a R 3 , el positivo del amperímetro en dirección del positivo de la fuente de +12V. Aplicando la ley de Ohm podemos calcular el voltaje en la resistencia R 3.
- Con los valores medidos en los pasos 10 y 11. Usando la ley de Ohm podemos calcular el valor de la resistencia R 3 𝑅 3 =
- Apagar el módulo, desarme el circuito, ordene la mesa de trabajo.
𝑉𝑅 3 8V
𝐼𝑅 3 2.24 I
𝑉𝑅 3 = 𝐼𝑅 3. 𝑅 3 𝑉𝑅 3 = 2. 24 × 1. 98 = 4. 44 𝑉
