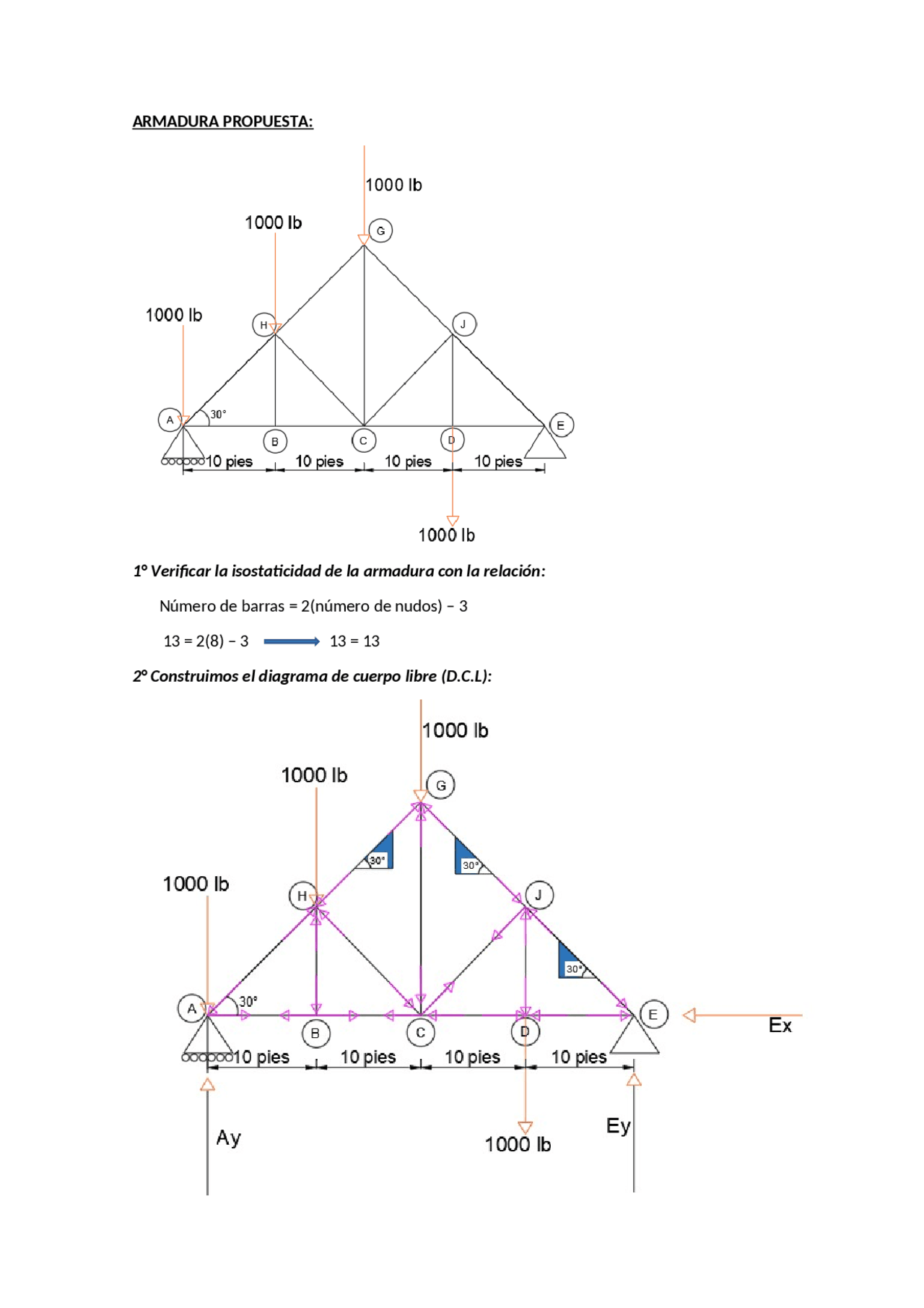

ARMADURA PROPUESTA:
1° Verificar la isostaticidad de la armadura con la relación:
Número de barras = 2(número de nudos) – 3
13 = 2(8) – 3 13 = 13
2° Construimos el diagrama de cuerpo libre (D.C.L):
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Análisis de Armaduras: Un Ejemplo Práctico, Apuntes de Análisis Estructural
Resolución de una armadura, verificación de la isostaticidad, elaboración de la matriz de la armadura para el calculo de las reacciones
Tipo: Apuntes
2020/2021
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Análisis de Armaduras: Un Ejemplo Práctico y más Apuntes en PDF de Análisis Estructural solo en Docsity!
ARMADURA PROPUESTA:
1° Verificar la isostaticidad de la armadura con la relación: Número de barras = 2(número de nudos) – 3 13 = 2(8) – 3 13 = 13 2° Construimos el diagrama de cuerpo libre (D.C.L):
3° Elaborar la matriz de la armadura para calcular las reacciones y fuerzas en cada una de las barras:
- A X 0.00 0.00 0.00 1.00 -0.87 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0. NUDO EJE AY EY EX FAB FAH FBC FBH FCH FCG FCJ FCD FDJ FDE FHG
- Y 1.00 0.00 0.00 0.00 -0.50 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.
- B X 0.00 0.00 0.00 -1.00 0.00 1.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.
- Y 0.00 0.00 0.00 0.00 0.00 0.00 -1.00 0.00 0.00 0.00 0.00 0.00 0.00 0.
- C X 0.00 0.00 0.00 0.00 0.00 -1.00 0.00 0.87 0.00 0.87 -1.00 0.00 0.00 0.
- Y 0.00 0.00 0.00 0.00 0.00 0.00 0.00 -0.50 -1.00 0.50 0.00 0.00 0.00 0.
- D X 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.00 0.00 -1.00 0.
- Y 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 -1.00 0.00 0.
- E X 0.00 0.00 -1.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.00 0.
- Y 0.00 1.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.
- H X 0.00 0.00 0.00 0.00 0.87 0.00 0.00 -0.87 0.00 0.00 0.00 0.00 0.00 -0.
- Y 0.00 0.00 0.00 0.00 0.50 0.00 1.00 0.50 0.00 0.00 0.00 0.00 0.00 -0.
- G X 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.
- Y 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.00 0.00 0.00 0.00 0.00 0.
- J X 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 -0.87 0.00 0.00 0.00 0.
4° Elaborar la gráfica final de fuerzas de la armadura:
