bg1
31
M. en C. Luis Enrique Calatayud Velázquez

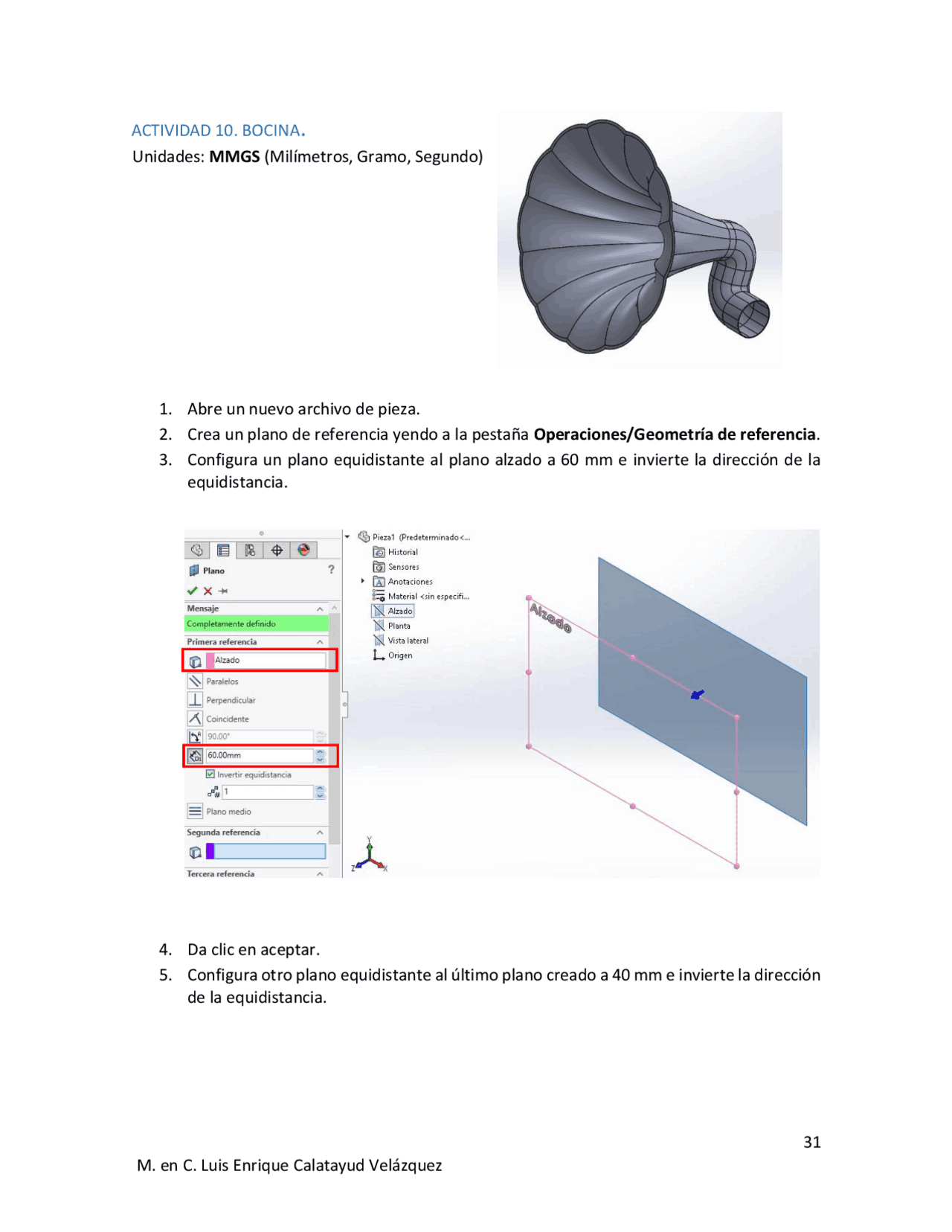

ACTIVIDAD 10. BOCINA.
Unidades: MMGS (Milímetros, Gramo, Segundo)
1. Abre un nuevo archivo de pieza.
2. Crea un plano de referencia yendo a la pestaña Operaciones/Geometría de referencia.
3. Configura un plano equidistante al plano alzado a 60 mm e invierte la dirección de la
equidistancia.
4. Da clic en aceptar.
5. Configura otro plano equidistante al último plano creado a 40 mm e invierte la dirección
de la equidistancia.
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Crear diseño 3D de polígono con arcos concéntricos y paralelos usando CAD y más Apuntes en PDF de Química solo en Docsity!

ACTIVIDAD 10. BOCINA.

Unidades: MMGS (Milímetros, Gramo, Segundo)

  1. Abre un nuevo archivo de pieza.
  2. Crea un plano de referencia yendo a la pestaña Operaciones/Geometría de referencia.
  3. Configura un plano equidistante al plano alzado a 60 mm e invierte la dirección de la equidistancia.
  4. Da clic en aceptar.
  5. Configura otro plano equidistante al último plano creado a 40 mm e invierte la dirección de la equidistancia.
  1. Crea un último plano de referencia equidistante al plano alzado a 15 mm e invierte la dirección de la equidistancia. Deberán quedarte los tres planos de la siguiente forma.
  2. Define el plano alzado como tu plano de trabajo y Croquiza un polígono de 12 lados con un diámetro de circulo a 135 mm.
  1. Croquiza de igual forma un polígono de 12 lados partiendo del origen y aplica una relación paralela entre un lado del polígono dibujado anteriormente con un lado del polígono recién creado. Defínelo como “Para construcción”
  2. Croquiza un Arco 3 puntos como en el polígono anterior y asigna una relación “Concéntrica” entre el arco creado y el arco superior que le corresponda del polígono anterior. Aplica una cota de 25 mm entre los extremos de ambos arcos.
  3. Realiza una matriz circular de croquis del arco con 12 instancias, a 360° y con una separación igual. Paralelos Concéntricos
  1. Sal del plano de trabajo.
  2. Define el Plano 1 como tu plano de trabajo y Croquiza un circulo con centro en el origen de 45 mm de diámetro.
  3. Posteriormente define el Plano 2 como tu plano de trabajo y Croquiza un circulo con centro en el origen de 25 mm de diámetro.
  4. Deberán quedarte de la siguiente forma.
  5. Yendo a la pestaña Operaciones/Recubrir configura lo siguiente.
  1. Acota las líneas y realiza redondeos de 15 mm en las esquinas.
  2. Aplica una operación de Saliente/Base-barrido configurando como perfil el Croquis 5 y como ruta el Croquis 3D creado. Z Y X
  1. Por último, aplica una operación de Vaciado. Configura un espesor de 0.50 mm y las caras a eliminar serán las caras inicial y final de la pieza.
  2. Da clic en aceptar y guarda la pieza.
