Vista previa parcial del texto
¡Descarga Resortes de compresión y más Transcripciones en PDF de Diseño solo en Docsity!

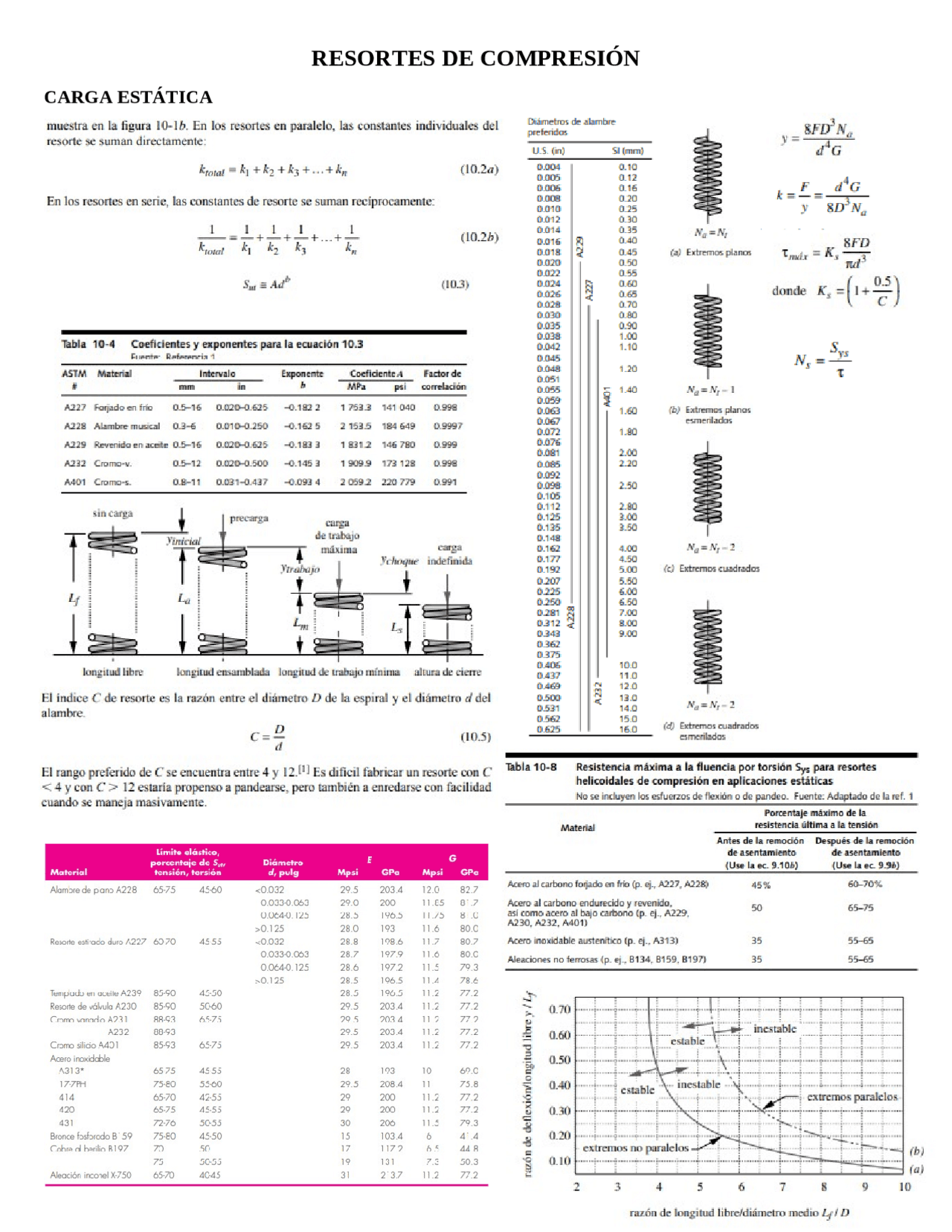

RESORTES DE COMPRESIÓN
CARGA ESTÁTICA
CARGA A FATIGA
RESORTES DE COMPRESIÓN CARGA ESTATICA muestra en la figura 10-16, En los resortes en paralelo, las constantes individuales del resorte se suman directamente sa = kk 4 kg. le (1020) En los resortes en serie, las constantes de resorte se suman recíprocamente: A pd (10.24) Krotat E de E 010.3) Tabla 10-4 Coeficientes y exponentes para la ecuación 10.3 amet Roinmnria ASTM Material intervalo Exponente Coeficiente A Factorde * ma a h Més pal comelación AR7 Fafado cn fria 0516 ONZO-DE2 01822 17532 191000 09% ARE Alambre musical 036 ODI0-0250 01525 21545 181509 09997 229 Revenidaenacee 05-16 OO2O-0625 -01883 TEBZ 196780 09% 422 Cromo 05-12 DIMD-OSOO 01453 19089 172128 09% 4401 Cromo. OM DORIDA37 OA 20992 220779 090 sincanga Le ar de trabajo 3 len == q E Ymabajo iii Es E longitud libre —— Jongitudensamblada. Tongítud de trabajo mínima — altura de cierre El indice € de resorte es la razón entre el diámetro D de la espiral y el diámetro d del alambre. E= 10.5) El rango preferido de € se encuentra entre 4 y 12.11] Es dificil fabricar un resorte con C < 4 y con € > 12 estaría propenso a pandearse, pero también a enredarse con facilidad cuando se maneja masivamente. 0.0330.063 220 200 LES 07 UE. 125 285 1905 1/5 BI 20.125 280 193 16 80.0 Resore estrado duo 1227 60. 4555 0.032 28.8. 1086 117 807 0.0330.063 287 1979 16 800 0.0640.125 286 1972 WE 703 20.125 28.5 1965 14 78% Tempado en acute A239 8550 4350 28.5 1965 12 772 Resorte de válwla A230 8550 5060 298.5 2034 12 772 Coma sama 231 BRA 575 2905 204 17 772 A232 0050 29.5 2004 12 772 Cromo sido 4491 8553 6575 29.5 2034 12 772 ceso inoxidable agar 6575 28 103 10 600 17784 7580 225 2084 11 75.8 414 6570 22 20 12 77. 420 6575 29 200 12 z73 431 7276 30 206 Ls 793 Bronce fosforcdo B'59 7580 15 1034 6 44 Cobra el bollo 197. 70, 17 1179 6% 44R 75 19 131 30.3 Aleación incorelX750 6570 al 2:37 772 Diámetros de alembre- preferidas US (a tom 0x0 210 0905 ar 0.005. 016 0008. 020 ona 025 0012 030 osa 035 ems | 040 oms [2 045 050 055 go 065 + 070 7 090 1.00 3 Ny=N-1 Mao SSRDeeEES BES BEERREE (2) Extremos planas esmenlados : EEnERSRENESEDDSSRDES 0.105 0.112 0125 0125 010 0182 Ny=N,-2 0177 0192 (e) Extrernos cuadrados 0207 025 025 a 0281 ea E 030 0362 0375 0405 100 0427 10 os [[o 10 050 130 es E 130 Na=M-2 E 150 (a) Extremos cuadrados esmeril Tabla 10-8 Resistencia máxima a la fluencia por torsión Sys para resortes helicoidales de compresión en aplicaciones estáticas ¡No se incluyen los esfuerzos de flexión o de pandeo. Fuente: Adaptado de la ref. 1 Porcentaje máximo de la Maia resistencia última a la tensión “Antes de la remoción Después de la remoción de asentamiento deasentamiento (Use la ec. 9.105) (Use la ec 9.9b) Acero al carbono fajado en fra (p.ej, A227, A028) 15% $070% Acero al carbono endurecido y revenido, así como acero al bajo carbono (p. ej, A229, so nad A230, A232, 4401) Acero inoxidable austenitico (p. ej. A313) 35 55-65 Aleaciones no femosas (p.ej. 8134, 8159, B197) 35 55-65 razón de deflexiónflongitud libre y / Ly MORO rt extremos no paralelos (b) 00 p- + di (a) 2 3 4 5 5 7 8 9 10 razón de longitud libre/diámetro medio LD
