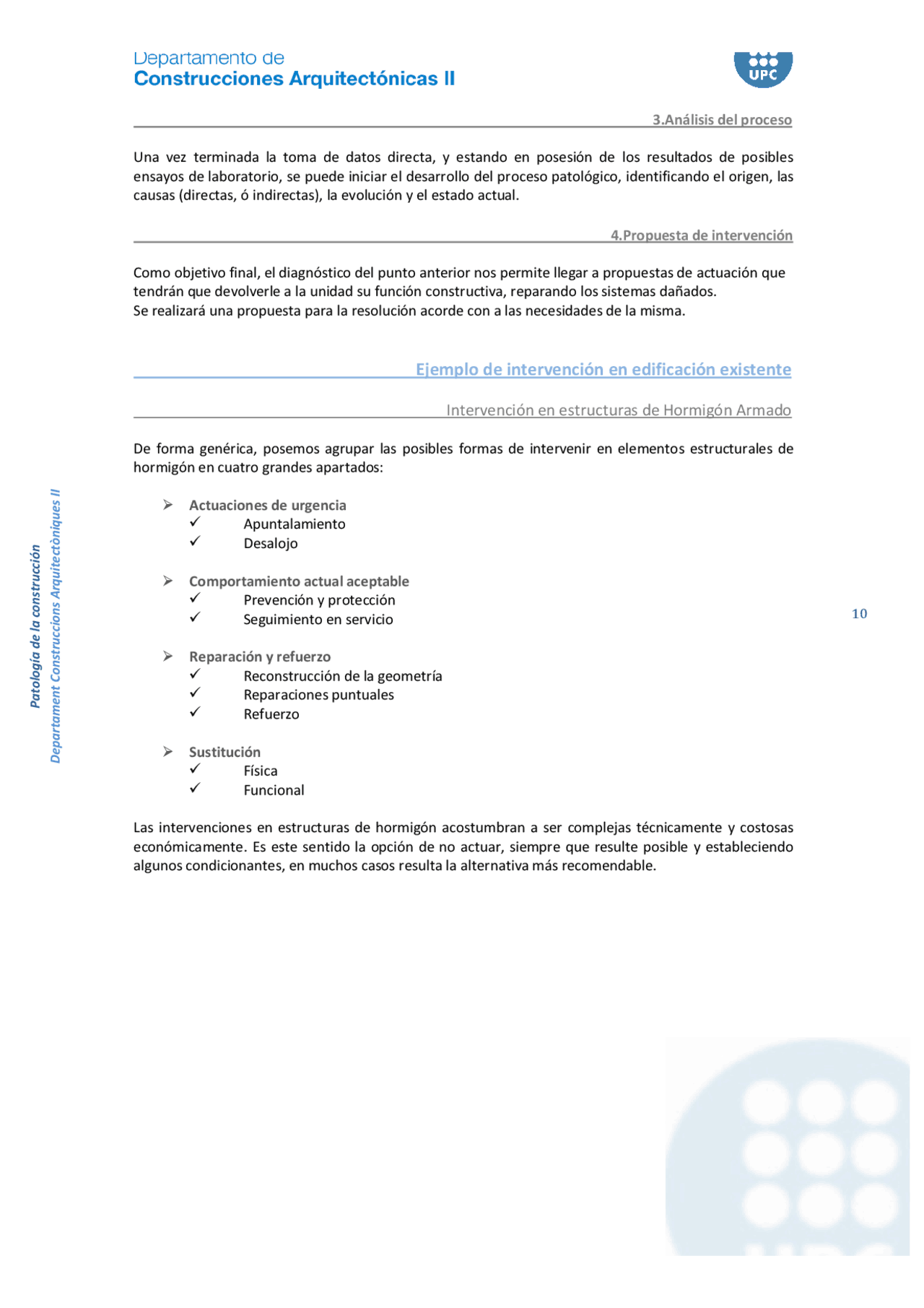

10 3.Análisis del proceso Una vez terminada la toma de datos directa, y estando en posesión de los resultados de posibles ensayos de laboratorio, se puede iniciar el desarrollo del proceso patológico, identificando el origen, las causas (directas, ó indirectas), la evolución y el estado actual. 4.Propuesta de intervención Como objetivo final, el diagnóstico del punto anterior nos permite llegar a propuestas de actuación que tendrán que devolverle a la unidad su función constructiva, reparando los sistemas dañados. Se realizará una propuesta para la resolución acorde con a las necesidades de la misma.
Ejemplo de intervención en edificación existente
Intervención en estructuras de Hormigón Armado
De forma genérica, posemos agrupar las posibles formas de intervenir en elementos estructurales de hormigón en cuatro grandes apartados: ! Actuaciones de urgencia " Apuntalamiento " Desalojo ! Comportamiento actual aceptable " Prevención y protección " Seguimiento en servicio ! Reparación y refuerzo " Reconstrucción de la geometría " Reparaciones puntuales " Refuerzo ! Sustitución " Física " Funcional Las intervenciones en estructuras de hormigón acostumbran a ser complejas técnicamente y costosas económicamente. Es este sentido la opción de no actuar, siempre que resulte posible y estableciendo algunos condicionantes, en muchos casos resulta la alternativa más recomendable. Patología de la construcción Departament Construccions Arquitectòniques II
Estas actuaciones tienen como objetivo dar una protección superficial a la porosidad natural del hormigón y/o a las microfisuras que se hayan producido en el admisible de las piezas.
1. Pinturas de protección
Existen básicamente dos tipos de sistemas de protección: los revestimientos hidrófugos de poro abierto y los revestimientos impermeabilizantes con formación de puede realizar: pulverización, brocha, rodillo
2. Seguimiento en servicio
En algunos casos podemos considerar recomendable, en desconocimiento preciso de las causas de las lesiones, etc..., y siempre que la diagnosis nos permita, no hacer ningún tipo de actuación y plantearse únicamente un control periódico de los puntos críticos de estructura.
1. Reconstrucción de la geometría
En muchos casos la acción de los suficientemente importantes para que una simple protección no resulte suficiente y debemos plantearnos un saneamiento de la zona afectada y su nueva formación.
2. Reparaciones puntuales
Una de las lesiones más frecuentes en las estructuras de hormigón es la aparición de fisuras o grietas de dimensión variable que pueden ser originadas por diversas causas y que no implican, en si mismas, un peligro estructural. En todos los casos, rellenar o inyectar estas lesiones resulta imprescindible para recuperar la capacidad del elemento estructural. Inyección de resina sintética especial, que es elástica, impermeable y resistente a cualquier tipo de humedad.
1. Taladrar orificios a ambos lados 45° respecto a la fisura 2. Rellenar mediante dispositivos espec sintética. 3. Antes de la compactación, se tapona la fisura para que la resina sintética aplicada no pueda escaparse.
En caso de que existan gr
resinas de reacción rápida que frenan la carga extrema de agua.
Patología de la construcción Departament Construccions Arquitectòniques II Prevención y protección Estas actuaciones tienen como objetivo dar una protección superficial a la porosidad natural del hormigón y/o a las microfisuras que se hayan producido en el proceso de fraguado o en la deformación Existen básicamente dos tipos de sistemas de protección: los revestimientos hidrófugos de poro abierto y los revestimientos impermeabilizantes con formación de película. La aplicación de estos productos se puede realizar: pulverización, brocha, rodillo En algunos casos podemos considerar recomendable, en función de diversos factores como su estado, el desconocimiento preciso de las causas de las lesiones, etc..., y siempre que la diagnosis nos permita, no hacer ningún tipo de actuación y plantearse únicamente un control periódico de los puntos críticos de Reparación y refuerzo
Reconstrucción de la geometría
En muchos casos la acción de los elementos agresores sobre el hormigón y la armadura han sido suficientemente importantes para que una simple protección no resulte suficiente y debemos plantearnos un saneamiento de la zona afectada y su nueva formación. Una de las lesiones más frecuentes en las estructuras de hormigón es la aparición de fisuras o grietas de dimensión variable que pueden ser originadas por diversas causas y que no implican, en si mismas, un r o inyectar estas lesiones resulta imprescindible para recuperar la capacidad Inyección de resina sintética especial, que es elástica, impermeable y resistente a cualquier tipo de Taladrar orificios a ambos lados de la fisura con un ángulo de Rellenar mediante dispositivos especiales, con la resina Antes de la compactación, se tapona la fisura para que la resina sintética aplicada no pueda escaparse. En caso de que existan grandes presiones de agua, se utilizan resinas de reacción rápida que frenan la carga extrema de 11 Prevención y protección Estas actuaciones tienen como objetivo dar una protección superficial a la porosidad natural del proceso de fraguado o en la deformación Existen básicamente dos tipos de sistemas de protección: los revestimientos hidrófugos de poro abierto película. La aplicación de estos productos se función de diversos factores como su estado, el desconocimiento preciso de las causas de las lesiones, etc..., y siempre que la diagnosis nos permita, no hacer ningún tipo de actuación y plantearse únicamente un control periódico de los puntos críticos de la Reparación y refuerzo elementos agresores sobre el hormigón y la armadura han sido suficientemente importantes para que una simple protección no resulte suficiente y debemos Una de las lesiones más frecuentes en las estructuras de hormigón es la aparición de fisuras o grietas de dimensión variable que pueden ser originadas por diversas causas y que no implican, en si mismas, un r o inyectar estas lesiones resulta imprescindible para recuperar la capacidad Inyección de resina sintética especial, que es elástica, impermeable y resistente a cualquier tipo de
4. Reparación de elementos de Hormigón Armado
Se plantean 4 grandes intervenciones: " Recrecido de hormigón " Refuerzo con perfiles o pletinas de acero " Refuerzo con tejido " Recrecido con Hormigón Armado:
- Reparar la superficie del hormigón existente
- Posicionar la armadura nueva y anclarla
- Encofrar el pilar en el anillo de hormigón (
- Inyectar hormigón, sin árido grueso (elaborado con arenas), de consistencia fluida líquida para permitir ser inyectado con manguera. Usar pastas preferentemente con retracción para favorecer la adherencia entre el hormigón " Refuerzo con perfiles o pletinas de acero:
- Regularización de la geometría del hormigón
- Colocación de angulares atornillados al
- Soldar las pletinas de angular a angular
- Para garantizar la continuidad unir las cabezas superior e inferior del refuerzo con resinas epoxídicas. Patología de la construcción Departament Construccions Arquitectòniques II
Reparación de elementos de Hormigón Armado
Se plantean 4 grandes intervenciones: Recrecido de hormigón Refuerzo con perfiles o pletinas de acero con tejido-malla o fibra de vidrio o fibra de carbono Recrecido con Hormigón Armado: perficie del hormigón existente tratándola con chorro de arena. Posicionar la armadura nueva y anclarla al pilar superior y al inferior en el anillo de hormigón (8-10cm) Inyectar hormigón, sin árido grueso (elaborado con arenas), de consistencia fluida líquida para permitir ser inyectado con manguera. Usar pastas preferentemente con retracción para favorecer la adherencia entre el hormigón existente y la nueva pasta de mortero. Refuerzo con perfiles o pletinas de acero: ón de la geometría del hormigón ngulares atornillados al pilar pletinas de angular a angular Para garantizar la continuidad unir las cabezas superior e inferior del refuerzo con resinas epoxídicas. 13 tratándola con chorro de arena. Inyectar hormigón, sin árido grueso (elaborado con arenas), de consistencia fluida líquida para permitir ser inyectado con manguera. Usar pastas preferentemente con retracción para existente y la nueva pasta de mortero.
" Refuerzo con tejido-malla, fibra de vidrio o fibra de carbono:
Implica una especialización en el refuerzo.
Colaboran con el hormigón en los esfuerzos a tracción y de forma limitada en la absorción
de cortantes, pero no en los esfuerzos de compresión.
- Eliminación previa de lechada superficial mediante bujarda o chorro
- Limpieza exhaustiva de polvo, aceites y humedad antes del encolado.
- Encolado con resinas epoxis y recubrimiento del tejido
- Protector ignífugo (la resina epoxi, como todo compuesto del carbono, arde). S exterior se ha de proteger contra los rayos UV ya que la resina es susceptible de degradación. Patología de la construcción Departament Construccions Arquitectòniques II Colocación de conectores metálicos. malla, fibra de vidrio o fibra de carbono: Implica una especialización en el refuerzo. Colaboran con el hormigón en los esfuerzos a tracción y de forma limitada en la absorción de cortantes, pero no en los esfuerzos de compresión. Eliminación previa de lechada superficial mediante bujarda o chorro de arena. Limpieza exhaustiva de polvo, aceites y humedad antes del encolado. Encolado con resinas epoxis y recubrimiento del tejido-malla, fibra de vidrio o fibra de carbono. Protector ignífugo (la resina epoxi, como todo compuesto del carbono, arde). S exterior se ha de proteger contra los rayos UV ya que la resina es susceptible de degradación. conectores 14 Colaboran con el hormigón en los esfuerzos a tracción y de forma limitada en la absorción de arena. malla, fibra de vidrio o fibra de carbono. Protector ignífugo (la resina epoxi, como todo compuesto del carbono, arde). Si está en el exterior se ha de proteger contra los rayos UV ya que la resina es susceptible de degradación. Refuerzo estructural.
16 Refuerzo con vigas de parte luces Si nosotros acortamos la luz reducimos la deformación, además aportamos la resistencia que no puede soportar el forjado. Debemos garantizar el buen contacto entre el soporte y el elemento nuevo; con calces, cuñas metálicas y retacado con un mortero de alta resistencia y ligeramente expansivo. La reducción de solicitaciones mediante vigas parteluces es una solución idónea en muchos casos, pero nos plantea el problema del soporte y el descenso de cargas de las nuevas vigas. Produce momentos negativos en las viguetas que pueden exigir colocar una malla sobre la viga parteluz.
2. Aumento de la inercia
Aumento del canto Aumenta la inercia del forjado (por ejemplo cuando hay exceso de esfuerzo de cortante en una viga de madera). Incrementar la rigidez y el monolitismo del forjado mediante la formación de una capa de compresión convenientemente conectada.
3. Sustitución
Sustitución Física La eliminación física de un forjado y construcción de uno nuevo es una alternativa que garantiza la seguridad estructural, pero su aplicación presenta condicionantes del tipo técnico y económico. Otro tipo de refuerzo es la reducción de la luz libre de las vigas mediante jácenas transversales que la dividen en dos o más partes. En términos generales se consigue una reducción significativa del momento positivo y del cortante.
- Apear la solera, si es necesario
- Derribar el pavimento de la planta superior, las bovedillas y la pared por las cabezas de la viga
- Sacar la viga y llevarla al vertedero
- Colocar la viga nueva
- Rehacer las bovedillas
- Rehacer capa de compresión y pavimento. Patología de la construcción Departament Construccions Arquitectòniques II
17 Sustitución Funcional SUSTITUCIÓN FUNCIONAL CON ESTRUCTURA METÁLICA SUSTITUCIÓN FUNCIONAL CON VIGUETAS “IN SITU”
4. Refuerzo con fibra de carbono
- Presentar los soportes y colocar tacos expansivos
- Colocar la viga metálica y apuntalar
- Fijar los soportes
- Inyectar mortero sin retracción para asegurar la entrada en carga
- Proteger la viga metálica.
- Apuntalar el forjado
- Partir la capa de compresión en una zona paralela a las viguetas. Se puede eliminar la bovedilla bajo la capa de compresión y se realizan perforaciones en el forjado para poder hormigonar.
- Picar y limpiar los laterales de las viguetas para que queden unidos con el hormigón a verter
- Hormigonar. Se basa en la aportación, al elemento estructural de un material con unas sobresalientes características mecánicas, principalmente en su resistencia a tracción. Esta aportación logra incrementar las capacidades resistentes del elemento estructural en lo que se refiere a flexión. La transmisión de tensiones entre el soporte y el laminado de carbono se realiza mediante un pegado continuo con resina epoxi. Patología de la construcción Departament Construccions Arquitectòniques II
