1.-Entidades (Clases o Componentes):
Representan elementos fundamentales del sistema (objetos, conceptos o
módulos).
Ejemplo: Persona, Producto, Vehículo.
Nombre: Identificador único de la entidad.
Propiedades/Atributos: Describen las características.
Ejemplo: Para "Persona" → Nombre, Edad, Dirección.
Funciones/Operaciones: Describen acciones o procesos
relacionados.
Ejemplo: Para "Vehículo" → Encender(), Acelerar().
Objetivo General:
Describir los elementos esenciales que
componen un diagrama de clases y su
utilidad en la representación y
organización de sistemas.

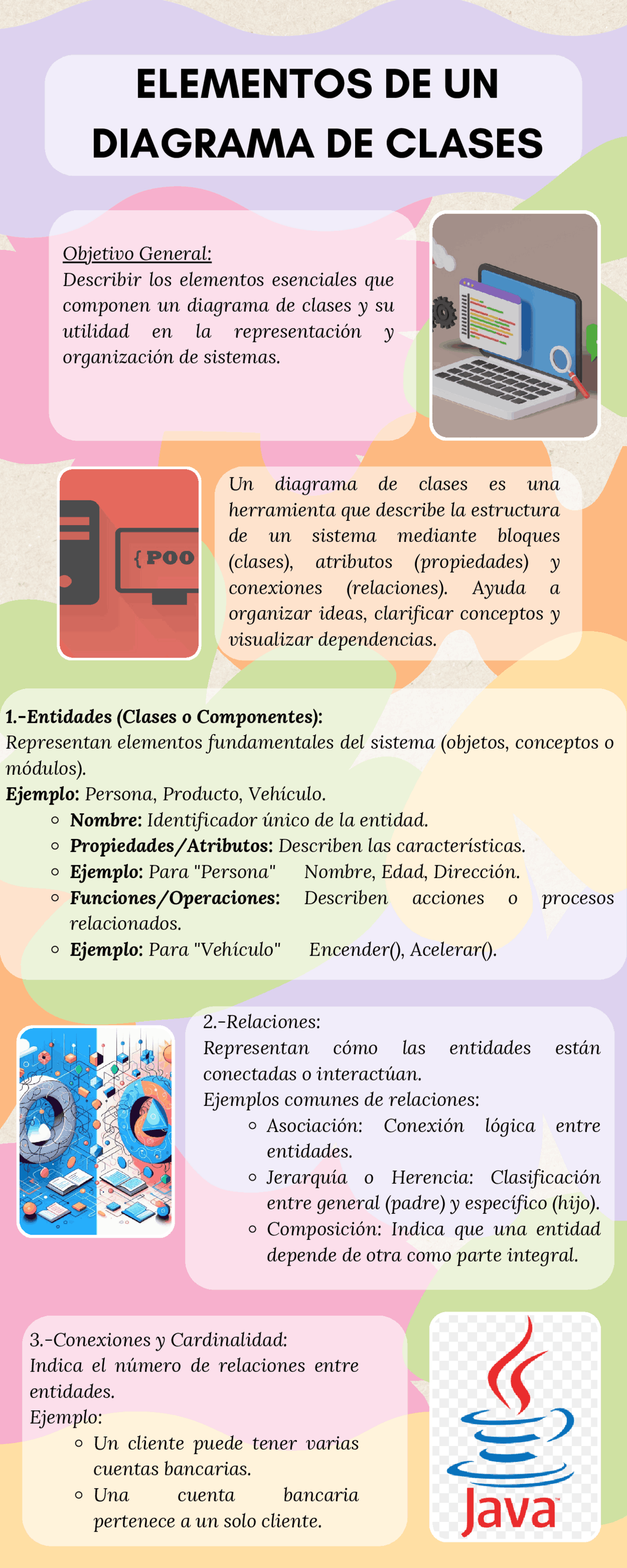

ELEMENTOS DE UN
DIAGRAMA DE CLASES
Un diagrama de clases es una
herramienta que describe la estructura
de un sistema mediante bloques
(clases), atributos (propiedades) y
conexiones (relaciones). Ayuda a
organizar ideas, clarificar conceptos y
visualizar dependencias.
2.-Relaciones:
Representan cómo las entidades están
conectadas o interactúan.
Ejemplos comunes de relaciones:
Asociación: Conexión lógica entre
entidades.
Jerarquía o Herencia: Clasificación
entre general (padre) y específico (hijo).
Composición: Indica que una entidad
depende de otra como parte integral.
3.-Conexiones y Cardinalidad:
Indica el número de relaciones entre
entidades.
Ejemplo:
Un cliente puede tener varias
cuentas bancarias.
Una cuenta bancaria
pertenece a un solo cliente.
