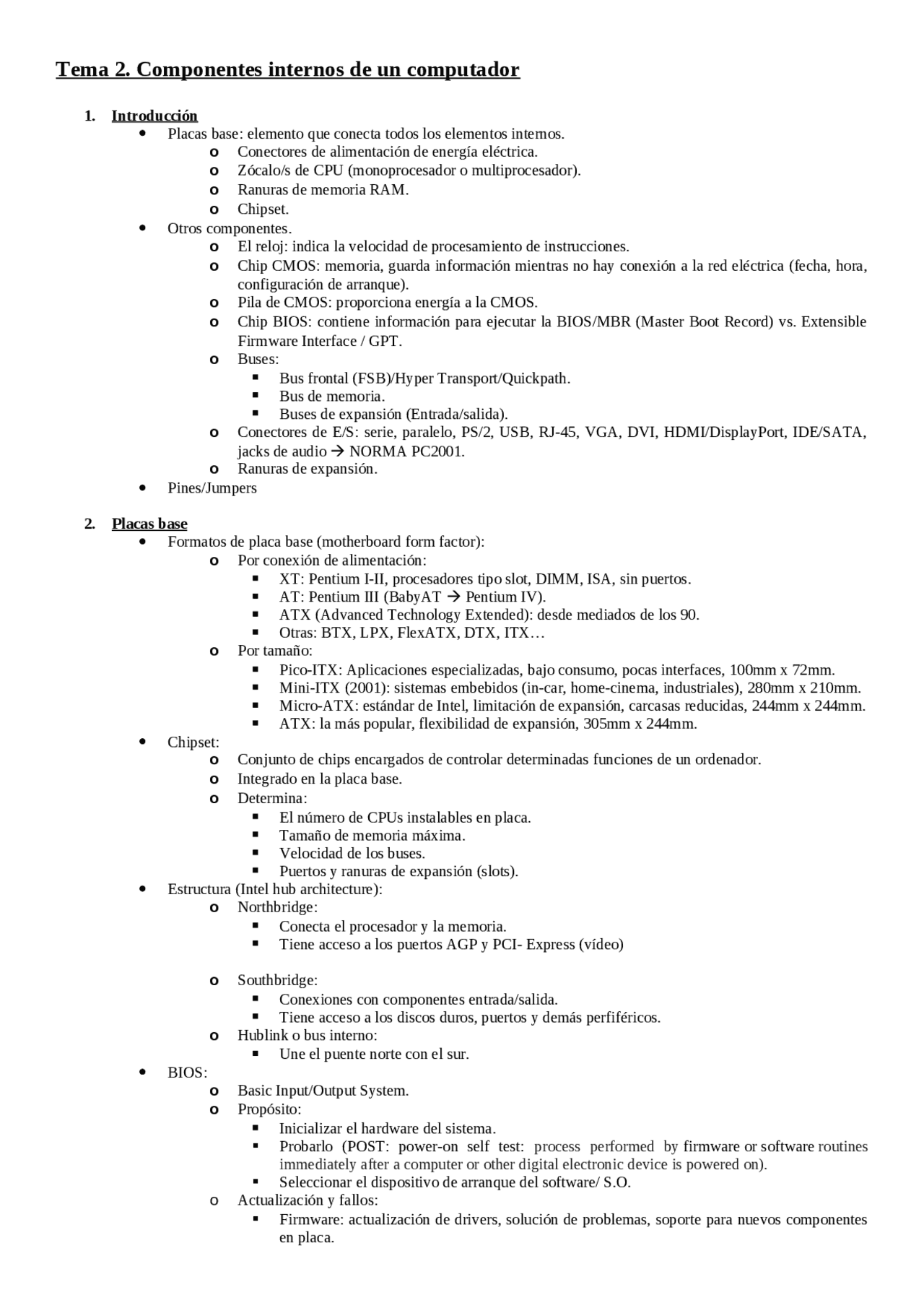

Tema 2. Componentes internos de un computador

1. Introducción

Placas base: elemento que conecta todos los elementos internos.

oConectores de alimentación de energía eléctrica.

oZócalo/s de CPU (monoprocesador o multiprocesador).

oRanuras de memoria RAM.

oChipset.

Otros componentes.

oEl reloj: indica la velocidad de procesamiento de instrucciones.

oChip CMOS: memoria, guarda información mientras no hay conexión a la red eléctrica (fecha, hora,

configuración de arranque).

oPila de CMOS: proporciona energía a la CMOS.

oChip BIOS: contiene información para ejecutar la BIOS/MBR (Master Boot Record) vs. Extensible

Firmware Interface / GPT.

oBuses:

Bus frontal (FSB)/Hyper Transport/Quickpath.

Bus de memoria.

Buses de expansión (Entrada/salida).

oConectores de E/S: serie, paralelo, PS/2, USB, RJ-45, VGA, DVI, HDMI/DisplayPort, IDE/SATA,

jacks de audio  NORMA PC2001.

oRanuras de expansión.

Pines/Jumpers

2. Placas base

Formatos de placa base (motherboard form factor):

oPor conexión de alimentación:

XT: Pentium I-II, procesadores tipo slot, DIMM, ISA, sin puertos.

AT: Pentium III (BabyAT  Pentium IV).

ATX (Advanced Technology Extended): desde mediados de los 90.

Otras: BTX, LPX, FlexATX, DTX, ITX…

oPor tamaño:

Pico-ITX: Aplicaciones especializadas, bajo consumo, pocas interfaces, 100mm x 72mm.

Mini-ITX (2001): sistemas embebidos (in-car, home-cinema, industriales), 280mm x 210mm.

Micro-ATX: estándar de Intel, limitación de expansión, carcasas reducidas, 244mm x 244mm.

ATX: la más popular, flexibilidad de expansión, 305mm x 244mm.

Chipset:

oConjunto de chips encargados de controlar determinadas funciones de un ordenador.

oIntegrado en la placa base.

oDetermina:

El número de CPUs instalables en placa.

Tamaño de memoria máxima.

Velocidad de los buses.

Puertos y ranuras de expansión (slots).

Estructura (Intel hub architecture):

oNorthbridge:

Conecta el procesador y la memoria.

Tiene acceso a los puertos AGP y PCI- Express (vídeo)

oSouthbridge:

Conexiones con componentes entrada/salida.

Tiene acceso a los discos duros, puertos y demás perfiféricos.

oHublink o bus interno:

Une el puente norte con el sur.

BIOS:

oBasic Input/Output System.

oPropósito:

Inicializar el hardware del sistema.

Probarlo (POST: power-on self test: process performed byJfirmwareJorJsoftwareJroutines

immediately after a computer or other digital electronic device is powered on).

Seleccionar el dispositivo de arranque del software/ S.O.

oActualización y fallos:

Firmware: actualización de drivers, solución de problemas, soporte para nuevos componentes

en placa.
