circuito de semaforo en proteus, usando micro controladores
Tipo: Ejercicios
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

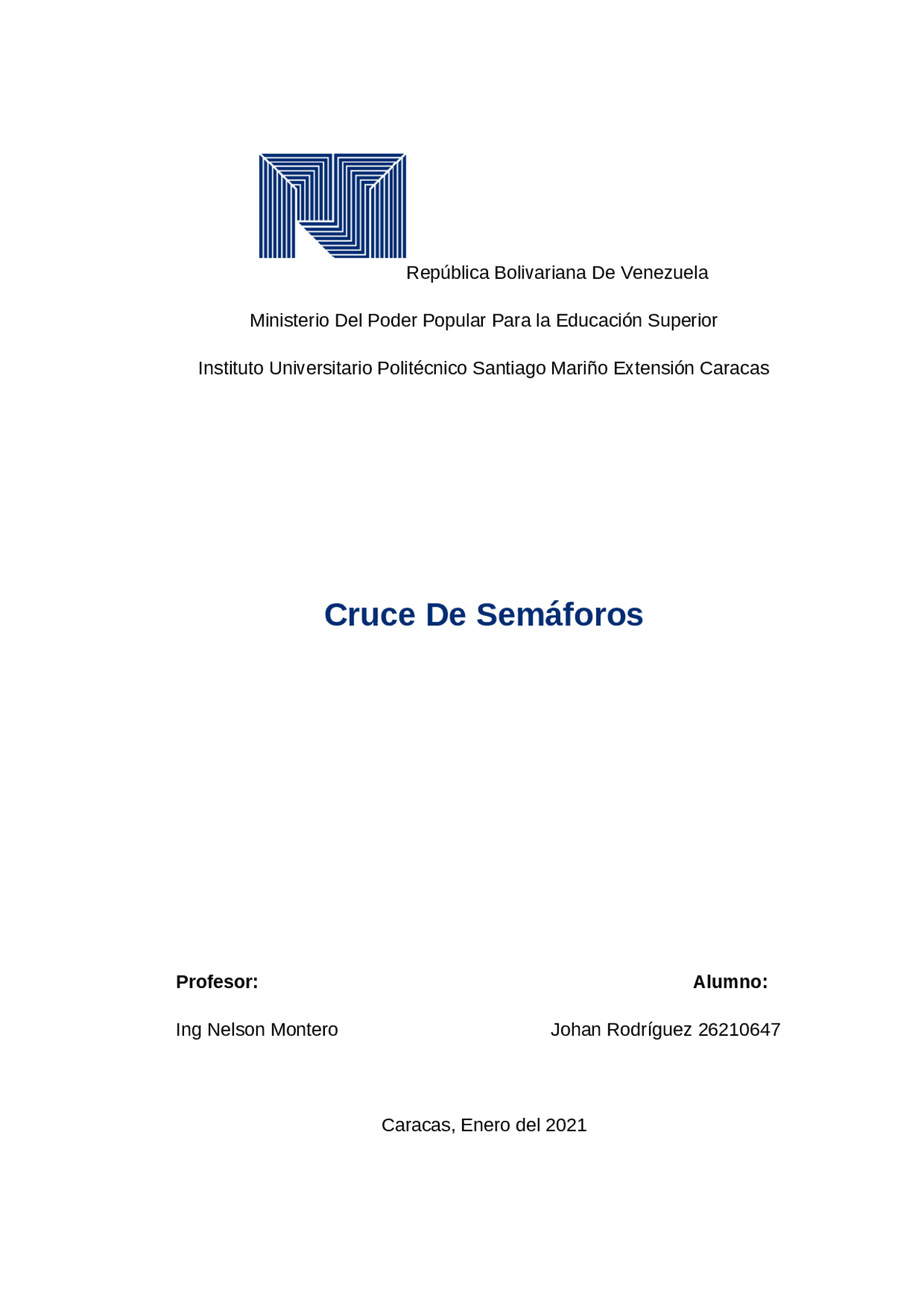

República Bolivariana De Venezuela Ministerio Del Poder Popular Para la Educación Superior Instituto Universitario Politécnico Santiago Mariño Extensión Caracas
Profesor: Alumno: Ing Nelson Montero Johan Rodríguez 26210647 Caracas, Enero del 2021
Desarrollo Para la elaboración del cruce de semáforo se trabajó con el Pic 18F452, el diseño fue el siguiente Código del programa colocado en el Pic #include <18f452.h> #fuses XT,NOPROTECT,NOWDT,NOBROWNOUT,PUT,NOLVP #use delay(clock=4Mhz) #use fast_io(b) void main(){ set_tris_b(0x00); output_b(0x00); set_tris_a(0x00); output_a(0x00); while(true){ output_high(pin_a0); output_high(pin_b0); delay_ms(6000); output_low(pin_b0); output_high(pin_b1); delay_ms(2000); output_low(pin_a0); output_low(pin_b1);
Diagrama De Flujo No Si Inicio Instrucciones Del Microcontrolador Configuración De PortB y PortA PortA y PortB = 1=5v Encender Led Verde 1y Rojo 2 Apagar led Verde 1 Encender led Amarillo 1
Enlace Del Video https://drive.google.com/file/d/1m- UIias8jT6vVTQQdKD_0Y8yl4HWoMBD/view?usp=sharing Apagar led Amarillo 1 led rojo 2 Encender led verde 2 y led rojo 1 Apagar led verde 2 Encender led amarillo 2 Apagar led amarillo 2 y led rojo 1
