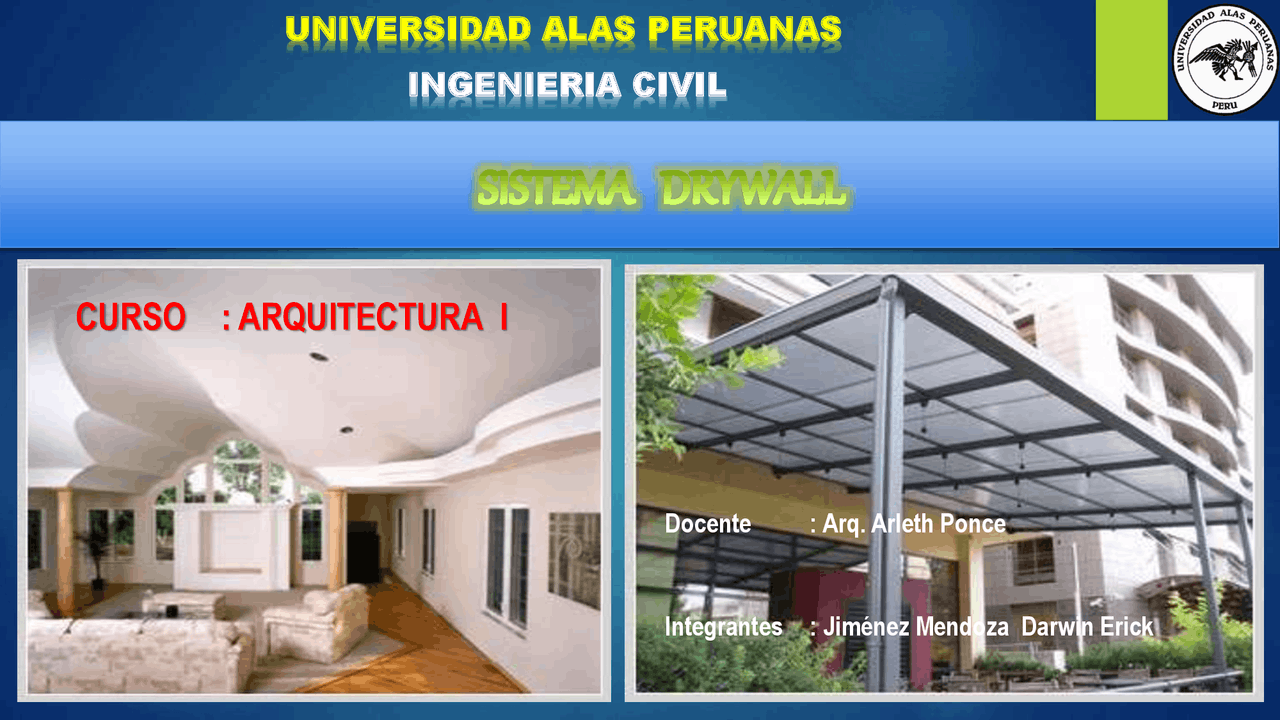

INGENIERIA CIVIL

UNIVERSIDAD ALAS PERUANAS

CURSO : ARQUITECTURA I

Docente : Arq. Arleth Ponce

Integrantes : Jiménez Mendoza Darwin Erick

La construcción con DRYWALL resuelve hoy los requerimientos

especiales para el diseño de edificios modernos y recibe amplia

aceptación en arquitectura comercial, industrial, hospitalaria,

educacional, de vivienda familiar y unifamiliar.

El desarrollo y la investigación permanente han llevado a la utilización

de nuevos productos y sistema de construcción totalmente seco.

Dentro de este concepto, DRYWALL responde ampliamente a todos

sus requerimientos.

SISTEMA DRYWALL

Sistemas constructivos No Convencionales. Sistemas Constructivos no Convencionales son aquellos sistemas de edificación que empleen materiales y/o procesos constructivos que no están reglamentados por normas nacionales según el reglamento nacional de edificación (RNE) y el reglamento nacional de construcciones. (RNC) entre estos tenemos:

• Drywall.

SISTEMAS CONSTRUCTIVOS

HISTORIA.

Tiene una larga historia, ya que nació en Estados Unidos en 1890 y llego a Europa en 1917. Desde entonces, se han colocado más de 100. 000 millones de metros cuadrados de este producto en todo el mundo, por la buena relación que ofrece entre su precio y la calidad final del producto. EN EL PERU Llego al Perú a finales de la década de los 80 , para empezar a reconstruir los locales privados como bancos, grandes tiendas comerciales como Saga u Hogar que existían en esa época, que fueron afectadas por el accionar terrorista, se encontraban quemados y/o destruidos.

SISTEMAS CONSTRUCTIVOS NO

CONVENCIONAL EN SECO - DRYWALL

Se dividen en dos grupos: Placa de roca de yeso.- El Yeso es un material Aglomerante que se obtiene de la deshidratación parcial de la roca aljez (Ca SO 4 + 2 H 2 O), cuyas caras son revestidas con papel tratado especial de fibra celulosa altamente resistente, algunas a la humedad o al fuego. Son más usadas en la parte interna de la edificación de medidas estándares. En el mercado existen diferentes presentaciones, como placas. Placa de Fibrocemento.- Está compuesta por una mezcla homogénea de cemento, sílice cristalina y fibras de celulosa, dimensionalmente estable, es el producto de realizar el fragüe del cemento en un horno de autoclave, este material es inalterable usada en exteriores (fachadas) o en interiores donde se requiere resistencia a fuertes impactos o resistencia a la humedad.

DRYWALL

Único sistema de construcción en seco (DRYWALL) aprobado por el ministerio de vivienda y construcción. Aprobado por resolución ministerial R.M. Nº 177 – 2003 – VIVIENDA del 26 de agosto 2003. Ganador del premio CAPECO a la innovación tecnológica.

DRYWALL.- EN EL MERCADO

a.- (Placas de Fibrocemento) CARACTERÍSTICAS : Rápida ejecución. Libertad de diseño. Rentabilidad. Imagen contemporánea. Resistencia a la intemperie. Resistencia a la humedad. Resistencia al impacto. Resistencia al fuego. USOS Y APLICACIONES: PLACA DE 4 mm Cielo rasos clavados o suspendidos. PLACA DE 6 mm Cielo rasos, voladizos exteriores, tabiques interiores. PLACA DE 8 Y 10 mm Tabiques interiores resistentes a humedad y exteriores de poca altura. PLACA DE 12 mm Revestimientos exteriores tipo muro cortina y muros interiores resistentes al impacto, base para techos PLACA DE 15 mm Entrepisos

DRYWALL.- PLACAS

a.- (Placas de Fibrocemento) DISEÑO ARQUITECTÓNICO FORMA Libertad total en el diseño de la forma. MODULACION Variedad de cortes e instalación de la plancha. ACABADO Combinaciones de colores, texturas y materiales sobre la superficie. JUNTAS Se adopta la Junta Visible como solución, con sus diferentes aplicaciones. FORMA DISEÑOS CON FORMAS CREATIVAS

• Forma curva.
• Forma de tronco de cono.
• Forma cubica.
• Forma de hito urbano.
• Forma geometría combinada.

DRYWALL.- PLACAS

b.- (Placas de Yeso) - PRODUCTOS Las placas Gyplac está formada por un núcleo de roca de yeso bihidratado cuyas caras se encuentran revestidas con un papel multicapa de celulosa especial. La unión de yeso y celulosa se produce cuando el sulfato de calcio desarrolla sus cristales dentro de las fibras de papel. Las placas Gyplac son el elemento esencial del sistema de construcción liviana en seco. Estas placas se encuentran segmentadas en cuatro categorías para la optimización de su uso: placas estándar (ST), placas resistentes a la humedad (RH), placas resistentes al fuego (RF), placas de confort acustico (EX) EXSOUND. Debido a su versatilidad las placas Gyplac pueden ser utilizadas en paredes, revestimientos y cielo rasos dando solución a los innumerables requerimientos de la construcción moderna en innovación o remodelación.

DRYWALL.- PLACAS

b.- (Placas de Yeso) - PRODUCTOS

• Gyplac ST:
• La placa de yeso estándar (Standar) de Gyplac es ideal para renovar o construir paredes, cielo rasos y revestimientos interiores en ambientes secos , en viviendas, hoteles, clínicas y locales comerciales, entre otros. La placa estándar se fabrica en dimensiones 1. 22 m de ancho x 2. 44 m de largo. Los bordes longitudinales de placas, presentan una depresión para recibir posteriormente la masilla y la cinta en su tratamiento de juntas.
• Gyplac RH:
• La placa Resistente a la Humedad RH de Gyplac tiene como ventaja ser uno de los productos más económicos para soluciones constructivas de paredes divisorias en aéreas húmedas de forma rápida limpia y fácil de instalar. Es ideal para baños, cocinas, spas, etc.
• Gyplac RF:
• Combina todas las ventajas de la placa Gyplac estándar (ST) con la resistencia adicional al fuego , contiene en la mezcla de yeso fibra de vidrio que preserva en mayor grado la integridad de la placa bajo la acción del fuego.
• Su uso está indicado para paredes, cielos rasos y revestimientos, en colegios, hoteles, hospitales geriátricos, jardines infantiles entre otros ambientes con requisitos de alta resistencia al fuego.
• Gyplac EXSOUND:
• Gyplac incorpora su línea de productos las placas Exsound , que ofrecen innovación técnica y estética para lograr soluciones y confort acústico logrando el perfecto equilibrio entre diseño y sonido.

DRYWALL.- PLACAS

c.- (Cielos Rasos) - PRODUCTOS

• Deco ACUSTIC :
• Deco Acustic brinda todas las soluciones acústicas de fibra mineral no combustible con diversas texturas ideales para lugares como áreas públicas, colegios, oficinas o zonas comerciales en las que los niveles de ruido son altos y además una adecuada iluminación.
• Disponibles en modulación 0. 61 m X 0. 61 m y 0. 61 m X 1. 22 m
• Deco VINIL :
• Decovinil , es la nueva línea de cielos de yeso con recubrimiento de vinil. Es fácil de limpiar y resistente a impactos.
• Deco BASIC :
• Deco Basic cuenta con modelos en fibra mineral de bajos espesores, combinando diseños clásicos, alto desempeño y un bajo peso.
• Deco WHITE STAR :
• El sistema de Cielos Rasos DECO ha sido especialmente desarrollado para brindar una solución práctica y económica de óptimo desempeño acústico. Además, de ser una solución segura, ofrecen muchas ventajas como una rápida y fácil instalación, diseño modular, excelente estabilidad y rentabilidad de instalación.

DRYWALL.- PLACAS

VENTAJAS - SISTEMA DRYWALL

RÁPIDO : Gracias al corto tiempo

de instalación, los costos

administrativos y financieros se

reducen un 35 % en comparación

con el sistema tradicional de

construcción.

ABIERTO Y VERSÁTIL: Puede ser

utilizado como único elemento

estructural o combinarse con otros

sistemas tradicionales de

construcción en una misma obra.

FÁCIL INSTALACIÓN: No requiere

de herramientas sofisticadas.

Con este sistema las instalaciones

van empotradas y se van armando

simultáneamente dentro de las

placas

RECUPERABLE : Por las características en la construcción del Drywall se puede recuperar el 80 % del material para ser empleado nuevamente al cortar las placas, dependerá como el personal técnico interviene en el retiro de los materiales principales del sistema constructivo.

VENTAJAS - SISTEMA DRYWALL

CALIDAD : Los materiales utilizados en el

sistema, son nacionales (miembros del

grupo “Construya Calidad” y del INCOSE) y

cuentan con certificación (irán – ISO 9001 -

14000 ) Están sujetos a ensayos a cargo del

INTI - IAS. El sistema además posee un

Certificado de Aptitud Técnica (CAT) y un

Certificado de Aptitud Sismo resistente

(CAS

VENTAJAS - SISTEMA DRYWALL
