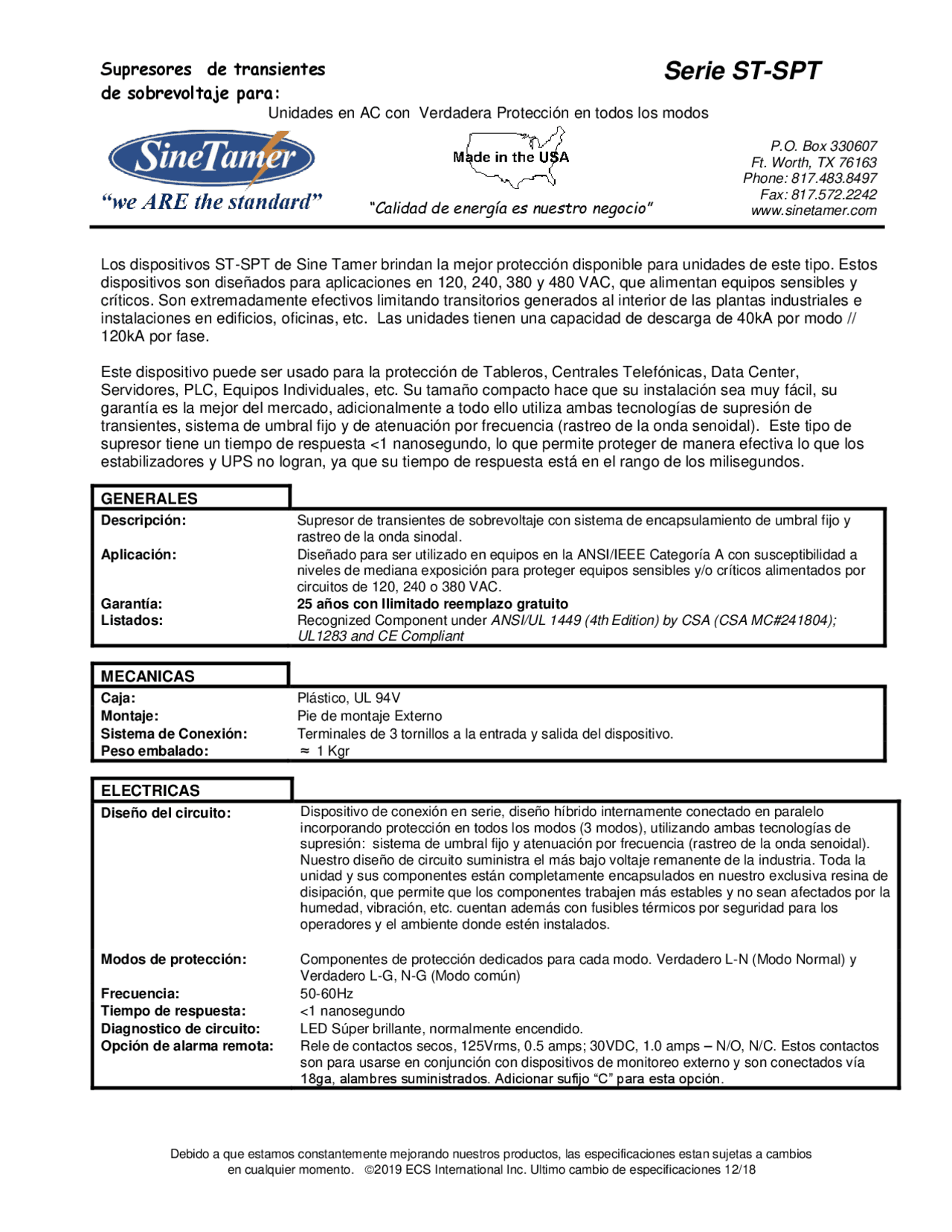

Supresores de transientes
de sobrevoltaje para:
Serie ST-SPT
Unidades en AC con Verdadera Protección en todos los modos
P.O. Box 330607
Ft. Worth, TX 76163
Phone: 817.483.8497
Fax: 817.572.2242
www.sinetamer.com
“Calidad de energía es nuestro negocio”
Los dispositivos ST-SPT de Sine Tamer brindan la mejor protección disponible para unidades de este tipo. Estos
dispositivos son diseñados para aplicaciones en 120, 240, 380 y 480 VAC, que alimentan equipos sensibles y
críticos. Son extremadamente efectivos limitando transitorios generados al interior de las plantas industriales e
instalaciones en edificios, oficinas, etc. Las unidades tienen una capacidad de descarga de 40kA por modo //
120kA por fase.
Este dispositivo puede ser usado para la protección de Tableros, Centrales Telefónicas, Data Center,
Servidores, PLC, Equipos Individuales, etc. Su tamaño compacto hace que su instalación sea muy fácil, su
garantía es la mejor del mercado, adicionalmente a todo ello utiliza ambas tecnologías de supresión de
transientes, sistema de umbral fijo y de atenuación por frecuencia (rastreo de la onda senoidal). Este tipo de
supresor tiene un tiempo de respuesta <1 nanosegundo, lo que permite proteger de manera efectiva lo que los
estabilizadores y UPS no logran, ya que su tiempo de respuesta está en el rango de los milisegundos.
GENERALES
Descripción:
Supresor de transientes de sobrevoltaje con sistema de encapsulamiento de umbral fijo y
rastreo de la onda sinodal.
Aplicación:
Diseñado para ser utilizado en equipos en la ANSI/IEEE Categoría A con susceptibilidad a
niveles de mediana exposición para proteger equipos sensibles y/o críticos alimentados por
circuitos de 120, 240 o 380 VAC.
Garantía:
25 años con Ilimitado reemplazo gratuito
Listados:
Recognized Component under ANSI/UL 1449 (4th Edition) by CSA (CSA MC#241804);
UL1283 and CE Compliant
MECANICAS
Caja:
Plástico, UL 94V
Montaje:
Pie de montaje Externo
Sistema de Conexión:
Terminales de 3 tornillos a la entrada y salida del dispositivo.
Peso embalado:
≈ 1 Kgr
ELECTRICAS
Diseño del circuito:
Dispositivo de conexión en serie, diseño híbrido internamente conectado en paralelo
incorporando protección en todos los modos (3 modos), utilizando ambas tecnologías de
supresión: sistema de umbral fijo y atenuación por frecuencia (rastreo de la onda senoidal).
Nuestro diseño de circuito suministra el más bajo voltaje remanente de la industria. Toda la
unidad y sus componentes están completamente encapsulados en nuestro exclusiva resina de
disipación, que permite que los componentes trabajen más estables y no sean afectados por la
humedad, vibración, etc. cuentan además con fusibles térmicos por seguridad para los
operadores y el ambiente donde estén instalados.
Modos de protección:
Componentes de protección dedicados para cada modo. Verdadero L-N (Modo Normal) y
Verdadero L-G, N-G (Modo común)
Frecuencia:
50-60Hz
Tiempo de respuesta:
<1 nanosegundo
Diagnostico de circuito:
LED Súper brillante, normalmente encendido.
Opción de alarma remota:
Rele de contactos secos, 125Vrms, 0.5 amps; 30VDC, 1.0 amps – N/O, N/C. Estos contactos
son para usarse en conjunción con dispositivos de monitoreo externo y son conectados vía
18ga, alambres suministrados. Adicionar sufijo “C” para esta opción.
