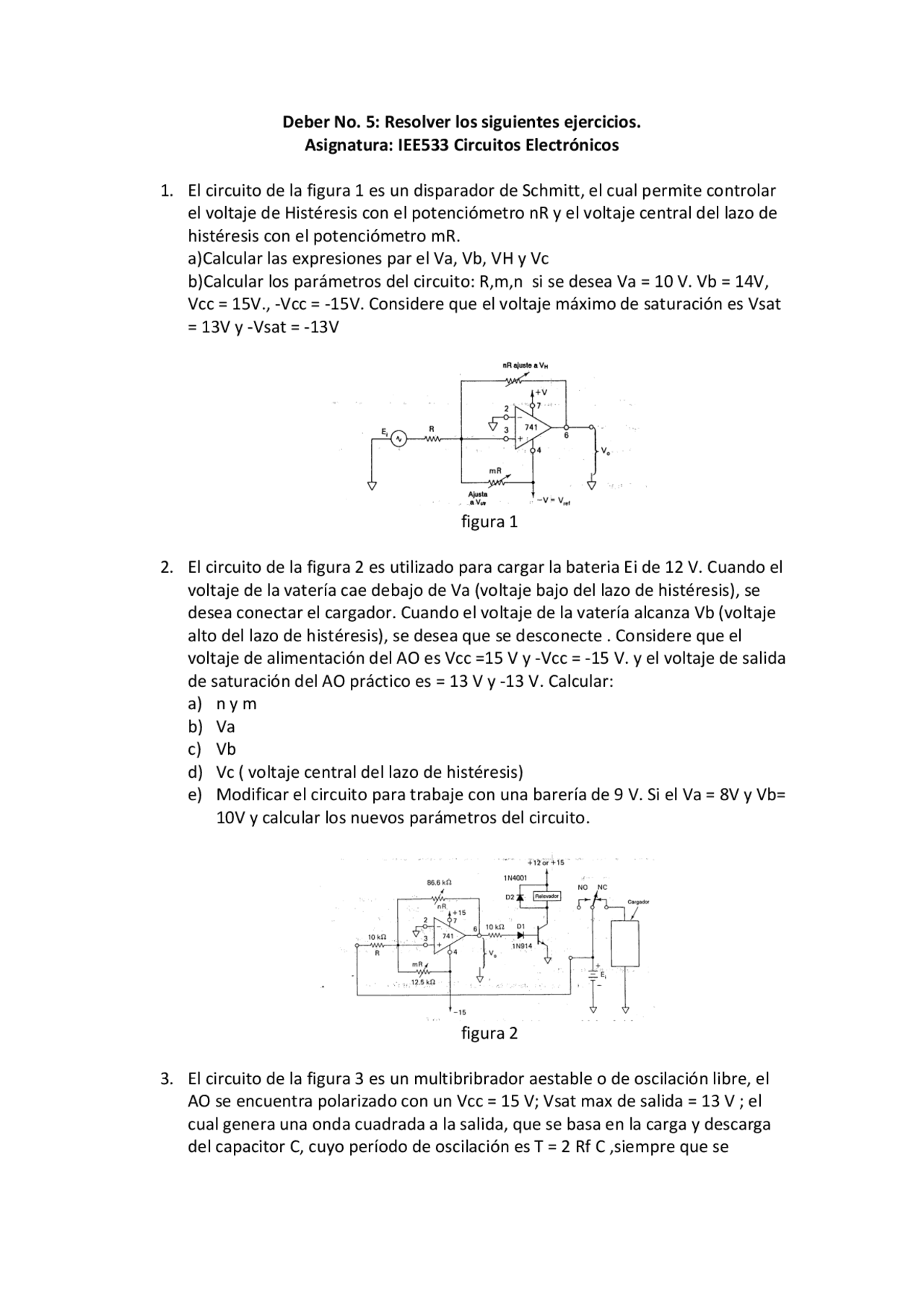

Deber No. 5: Resolver los siguientes ejercicios.
Asignatura: IEE533 Circuitos Electrónicos
1. El circuito de la figura 1 es un disparador de Schmitt, el cual permite controlar
el voltaje de Histéresis con el potenciómetro nR y el voltaje central del lazo de
histéresis con el potenciómetro mR.
a)Calcular las expresiones par el Va, Vb, VH y Vc
b)Calcular los parámetros del circuito: R,m,n si se desea Va = 10 V. Vb = 14V,
Vcc = 15V., -Vcc = -15V. Considere que el voltaje máximo de saturación es Vsat
= 13V y -Vsat = -13V
figura 1
2. El circuito de la figura 2 es utilizado para cargar la bateria Ei de 12 V. Cuando el
voltaje de la vatería cae debajo de Va (voltaje bajo del lazo de histéresis), se
desea conectar el cargador. Cuando el voltaje de la vatería alcanza Vb (voltaje
alto del lazo de histéresis), se desea que se desconecte . Considere que el
voltaje de alimentación del AO es Vcc =15 V y -Vcc = -15 V. y el voltaje de salida
de saturación del AO práctico es = 13 V y -13 V. Calcular:
a) n y m
b) Va
c) Vb
d) Vc ( voltaje central del lazo de histéresis)
e) Modificar el circuito para trabaje con una barería de 9 V. Si el Va = 8V y Vb=
10V y calcular los nuevos parámetros del circuito.
figura 2
3. El circuito de la figura 3 es un multibribrador aestable o de oscilación libre, el
AO se encuentra polarizado con un Vcc = 15 V; Vsat max de salida = 13 V ; el
cual genera una onda cuadrada a la salida, que se basa en la carga y descarga
del capacitor C, cuyo período de oscilación es T = 2 Rf C ,siempre que se
