Abstract — Unlike subnetting, which generates a common

(fixed) mask and number of hosts equal to all subnets, the VLSM

process takes a network or subnet address and divides it into

smaller subnets, adapting the masks according to the needs of the

network. hosts on each subnet, generating a different mask for the

different subnets in a network possible not to waste a large number

of addresses.

Resumen: A diferencia del subneteo (subnetting) que genera

una máscara común (fija) y cantidad de hosts iguales a todas las

subredes, el proceso de VLSM toma una dirección de red o subred

y la divide en subredes más pequeñas adaptando las máscaras

según las necesidades de hosts de cada subred, generando una

máscara diferente para las distintas subredes de una red

permitiendo no desaprovechar un gran número de direcciones.

Index Terms—Término 1, Término 2, Término 3, Término 4,

Térmno 5.

I. INTRODUCCIÓN

En la introducción se escribe el fuindamento teórico, consultado

mediante fuentes bibliográficas o internet, complementados con

material de clase (Mínimo 1 página). Ejemplo:

ste documento entrega información básica e importante que

necesitarán las personas para configurar un red WAN o

LAN IPv4, desde cuántas direcciones se desaprovechan hasta

cuántas subnets disponemos para trabajar. Aprendiendo cómo

asignar a cada interfaz de los equipos con su dirección IP en una

sola subred. Si la persona que está leyendo este informe ya

cuenta con una dirección IP legitima, esta fue asignada por

InterNIC, Si no tiene planeado conectarte a internet, es muy

recomendable que utilice alguna de las direcciones reservadas

que figuran en la RFC 1597. Donde todas las personas pueden

acceder a las RFC´s y allí encontrar información más relevante

sobre las redes, subneting y muchas cosas más asociadas a las

redes de comunicaciones.

El enrutamiento estático es la solución para redes pequeñas por

su seguridad y por la economía de sus recursos; no consume

ancho de banda, no hace trabajar a la CPU del router y es fácil

de configurar.

A diferencia de lo que ocurre cuando se configura una red

con protocolos de enrutamiento dinámico, la configuración de

rutas estáticas exige la intervención del administrador cada vez

que se producen cambios en esta, por este motivo lo normal es

que en la mayoría de las redes se utilicen tanto rutas estáticas

(configuradas manualmente) como protocolos de enrutamiento

dinámico que veremos más adelante y que “aprenden” y

establecen nuevas rutas a medida que la red cambia.

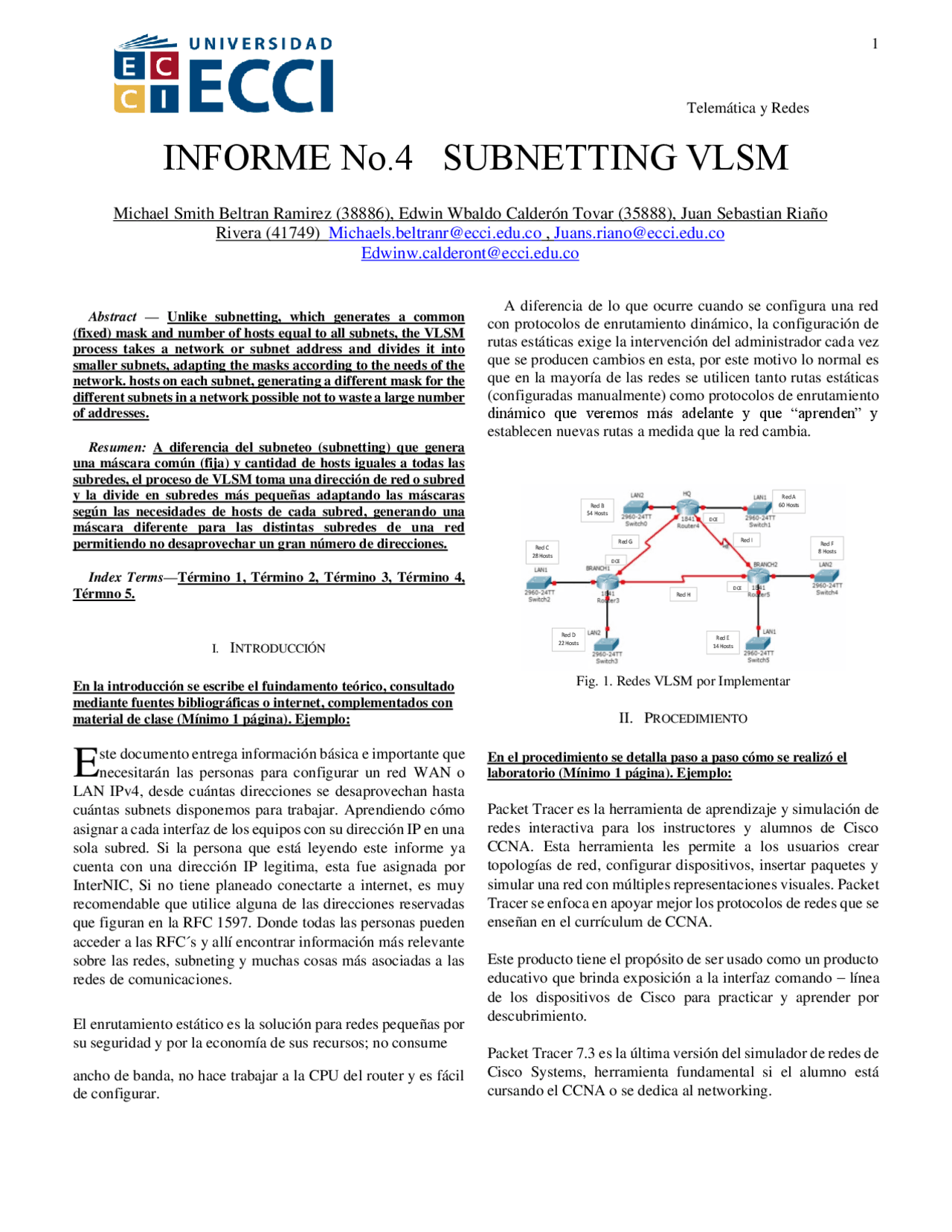

Fig. 1. Redes VLSM por Implementar

II. PROCEDIMIENTO

En el procedimiento se detalla paso a paso cómo se realizó el

laboratorio (Mínimo 1 página). Ejemplo:

Packet Tracer es la herramienta de aprendizaje y simulación de

redes interactiva para los instructores y alumnos de Cisco

CCNA. Esta herramienta les permite a los usuarios crear

topologías de red, configurar dispositivos, insertar paquetes y

simular una red con múltiples representaciones visuales. Packet

Tracer se enfoca en apoyar mejor los protocolos de redes que se

enseñan en el currículum de CCNA.

Este producto tiene el propósito de ser usado como un producto

educativo que brinda exposición a la interfaz comando – línea

de los dispositivos de Cisco para practicar y aprender por

descubrimiento.

Packet Tracer 7.3 es la última versión del simulador de redes de

Cisco Systems, herramienta fundamental si el alumno está

cursando el CCNA o se dedica al networking.

Red A

60 Hosts

Red B

54 Hosts

Red C

28 Hosts

Red D

22 Hosts Red E

14 Hosts

Red F

8 Hosts

DCE

Red G

Red H

Red I

DCE

INFORME No.4 SUBNETTING VLSM

Michael Smith Beltran Ramirez (38886), Edwin Wbaldo Calderón Tovar (35888), Juan Sebastian Riaño

Rivera (41749) [email protected] , Juans.riano@ecci.edu.co

[email protected]

Vista previa parcial del texto

¡Descarga tELECOMUNICACIONES CONCLUSIONES y más Resúmenes en PDF de Telecomunicación solo en Docsity!

Telemática y Redes Abstract — Unlike subnetting, which generates a common (fixed) mask and number of hosts equal to all subnets, the VLSM process takes a network or subnet address and divides it into smaller subnets, adapting the masks according to the needs of the network. hosts on each subnet, generating a different mask for the different subnets in a network possible not to waste a large number of addresses. Resumen: A diferencia del subneteo (subnetting) que genera una máscara común (fija) y cantidad de hosts iguales a todas las subredes, el proceso de VLSM toma una dirección de red o subred y la divide en subredes más pequeñas adaptando las máscaras según las necesidades de hosts de cada subred, generando una máscara diferente para las distintas subredes de una red permitiendo no desaprovechar un gran número de direcciones. Index Terms —Término 1, Término 2, Término 3, Término 4, Térmno 5. I. INTRODUCCIÓN En la introducción se escribe el fuindamento teórico, consultado mediante fuentes bibliográficas o internet, complementados con material de clase (Mínimo 1 página). Ejemplo: ste documento entrega información básica e importante que necesitarán las personas para configurar un red WAN o LAN IPv4, desde cuántas direcciones se desaprovechan hasta cuántas subnets disponemos para trabajar. Aprendiendo cómo asignar a cada interfaz de los equipos con su dirección IP en una sola subred. Si la persona que está leyendo este informe ya cuenta con una dirección IP legitima, esta fue asignada por InterNIC, Si no tiene planeado conectarte a internet, es muy recomendable que utilice alguna de las direcciones reservadas que figuran en la RFC 1597. Donde todas las personas pueden acceder a las RFC´s y allí encontrar información más relevante sobre las redes, subneting y muchas cosas más asociadas a las redes de comunicaciones. El enrutamiento estático es la solución para redes pequeñas por su seguridad y por la economía de sus recursos; no consume ancho de banda, no hace trabajar a la CPU del router y es fácil de configurar. A diferencia de lo que ocurre cuando se configura una red con protocolos de enrutamiento dinámico, la configuración de rutas estáticas exige la intervención del administrador cada vez que se producen cambios en esta, por este motivo lo normal es que en la mayoría de las redes se utilicen tanto rutas estáticas (configuradas manualmente) como protocolos de enrutamiento dinámico que veremos más adelante y que “aprenden” y establecen nuevas rutas a medida que la red cambia. Fig. 1. Redes VLSM por Implementar II. PROCEDIMIENTO En el procedimiento se detalla paso a paso cómo se realizó el laboratorio (Mínimo 1 página). Ejemplo: Packet Tracer es la herramienta de aprendizaje y simulación de redes interactiva para los instructores y alumnos de Cisco CCNA. Esta herramienta les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales. Packet Tracer se enfoca en apoyar mejor los protocolos de redes que se enseñan en el currículum de CCNA. Este producto tiene el propósito de ser usado como un producto educativo que brinda exposición a la interfaz comando – línea de los dispositivos de Cisco para practicar y aprender por descubrimiento. Packet Tracer 7. 3 es la última versión del simulador de redes de Cisco Systems, herramienta fundamental si el alumno está cursando el CCNA o se dedica al networking. Red B 60 HostsRed A 54 Hosts 28 HostsRed C 22 HostsRed D Red E 14 Hosts 8 HostsRed F DCE Red G Red H Red I DCE DCE

INFORME No. 4 SUBNETTING VLSM

Michael Smith Beltran Ramirez ( 38886 ), Edwin Wbaldo Calderón Tovar ( 35888 ), Juan Sebastian Riaño

Rivera (41749) [email protected] , [email protected]

[email protected]

E

Telemática y Redes En este programa se crea la topología física de la red simplemente arrastrando los dispositivos a la pantalla. Luego dando clic en ellos se puede ingresar a sus consolas de configuración. Allí están soportados todos los comandos del Cisco OS e incluso funciona el “tab completion”. Una vez completada la configuración física y lógica de la NET, también se puede hacer simulaciones de conectividad (pings, traceroutes, etc) todo ello desde las mismas consolas incluidas. Una de las grandes ventajas de utilizar este programa es que permite “ver” (opción “Simulation”) cómo deambulan los paquetes por los diferentes equipos (switchs, routers, etc), además de poder analizar de forma rápida el contenido de cada uno de ellos en las diferentes “capas Fig. 2. Packet Tracer Para el informe de laboratorio es necesario generar el montaje de la figura 1, incluyendo parámetros de configuración en Router, Switch y Equipos de Cómputo. A continuación, se realiza una breve descripción de cada uno de los pasos llevados a cabo para la creación, entendimiento y ejecución del laboratorio. III. RESULTADOS OBTENIDOS Paso 1: Se procede con la apertura y creación de un archivo con extensión PTK “Packet Tracer”. Fig. 3. Inicio de Programa Packet Tracer Paso 2 : Creación de documento base de redes identificando las redes que debemos configurar en el Packet Tracer y simular su funcionamiento. Fig. 4. Tabla de Direccionamiento VLSM Paso 3 : Agregamos cada uno de los componentes solicitados por el informe de laboratorio, donde en mi caso utilizare:

18 equipos de cómputo de los cuales 3 serán para generar pruebas en cada una de las 6 redes de host que se deben implementar en el laboratorio 4
6 Switch 2960 de 24 puertos, donde cada uno me ayudará con la interconexión de cada una de las 6 redes de host que se deben implementar en el laboratorio 4
3 router 1841 con dos puertos Fast Ethernet y un modulo de dos puertos serial
24 conexión por medio de cable de cobre directo entre los equipos de cómputo, switch y router
3 conexiones seriales DTE entre cada uno de los contemplados para este laboratorio Adicional, antes de iniciar la configuración de cada una de las redes de host contempladas en la presente actividad, es importante adicionar las etiquetas de cada una de las redes y dispositivos. SUBRED DIR RED HOST 1 ULT HOST BROADCAST A 192.168.1.0/26 192.168.1.1 192.168.1.62 192.168.1. B 192.168.1.64/26 192.168.1.65 192.168.126 192.168.1. C 192.168.1.128/27 192.168.1.129 192.168.1.158 192.168.1. D 192.168.1.160/27 192.168.1.161 192.168.1.190 192.168.1. E 192.168.1.192/28 192.168.1.193 192.168.1.206 192.168.1. F 192.168.1.208/28 192.168.1.209 192.168.1.222 192.168.1. G 192.168.1.224/30 192.168.1.225 192.168.1.226 192.168.1. H 192.168.1.228/30 192.168.1.229 192.168.1.230 192.168.1. I 192.168.1.232/30 192.168.1.233 192.168.1.234 192.168.1.

Telemática y Redes c. Utilización de puertos del Switch Fig. 10. Utilización Puertos SW – RED A d. Configuración Router HQ en el puerto Fast Ethernet 0/0 con el host 192.168.1.1, el cual nos servirá como puerta de enlace para la red A – 192.168.1.0/26. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red. Fig. 11. Configuración Router – RED A e. Prueba de ping entre uno de los host con la puerta de enlace Fig. 12. Ping Equipo de Computo / Router RED A Paso 5 : Configuración de la red B, la cual debe soportar la interconexión de 54 host – 192.168.1.64/ Fig. 13. Red B a. Interconexión de los equipos con el SW que permitirá la comunicación de los dispositivos del host B con los otros hosts, por medio de configuraciones de segmentación y listas estáticas b. Configuración de los equipos de cómputo con el direccionamiento respectivo asociado para la actividad Host 1: Fig. 14. Configuración Equipo 1 – Red B

Telemática y Redes Host 2: Fig. 15. Configuración Equipo 2 – Red B Host 3: Fig. 16. Configuración Equipo 3 – Red B c. Utilización de puertos del Switch Fig. 17. Utilización Puertos SW – RED B d. Configuración Router HQ en el puerto Fast Ethernet 0/ 1 con el host 192.168.1. 65 , el cual nos servirá como puerta de enlace para la red A – 192.168.1. 64 /26. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red. Fig. 18. Configuración Router – RED B

Telemática y Redes c. Utilización de puertos del Switch Fig. 24. Utilización Puertos SW – RED C d. Configuración Router BRANCH 1 en el puerto Fast Ethernet 0/0 con el host 192.168.1.1 29 , el cual nos servirá como puerta de enlace para la red A – 192.168.1. 128 /2 7. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red. Fig. 25. Configuración Router – RED C e. Prueba de ping entre uno de los host con la puerta de enlace Fig. 26. Ping Equipo de Computo / Router RED C Paso 6 : Configuración de la red D, la cual debe soportar la interconexión de 28 host – 192.168.1.160/ Fig. 27 Red D a. Interconexión de los equipos con el SW que permitirá la comunicación de los dispositivos del host D con los otros hosts, por medio de configuraciones de segmentación y listas estáticas b. Configuración de los equipos de cómputo con el direccionamiento respectivo asociado para la actividad

Telemática y Redes Host 1: Fig. 28. Configuración Equipo 1 – Red D Host 2: Fig. 29. Configuración Equipo 2 – Red D Host 3: Fig. 30. Configuración Equipo 3 – Red D c. Utilización de puertos del Switch Fig. 31. Utilización Puertos SW – RED D d. Configuración Router BRANCH 1 en el puerto Fast Ethernet 0/1 con el host 192.168.1.161, el cual nos servirá como puerta de enlace para la red D – 192.168.1.160/2 7. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red.

Telemática y Redes Host 3: Fig. 37. Configuración Equipo 3 – Red E c. Utilización de puertos del Switch Fig. 38. Utilización Puertos SW – RED E d. Configuración Router BRANCH 2 en el puerto Fast Ethernet 0/ 0 con el host 192.168.1.193, el cual nos servirá como puerta de enlace para la red E – 192.168.1.192/28. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red. Fig. 39. Configuración Router – RED E e. Prueba de ping entre uno de los host con la puerta de enlace Fig. 40. Ping Equipo de Computo / Router RED E Paso 8 : Configuración de la red E, la cual debe soportar la interconexión de 28 host – 192.168.1.192/ Fig. 41 Red F

Telemática y Redes a. Interconexión de los equipos con el SW que permitirá la comunicación de los dispositivos del host F con los otros hosts, por medio de configuraciones de segmentación y listas estáticas b. Configuración de los equipos de cómputo con el direccionamiento respectivo asociado para la actividad Host 1: Fig. 42. Configuración Equipo 1 – Red F Host 2: Fig. 43. Configuración Equipo 2 – Red F Host 3: Fig. 44. Configuración Equipo 3 – Red F c. Utilización de puertos del Switch Fig. 45. Utilización Puertos SW – RED F d. Configuración Router BRANCH 2 en el puerto Fast Ethernet 0/1 con el host 192.168.1. 209 , el cual nos servirá como puerta de enlace para la red F – 192.168.1.208/28. Adicional, activar la opción de ON para subir el puerto dirigido como puerta de red.

Telemática y Redes a. Pruebas Red A – 192.168.1.0/ Fig. 51. Prueba Ping Red A y el resto de redes Fig. 52. Prueba Ping Red A y el resto de redes b. Pruebas Red A – 192.168.1.64/ Fig. 53. Prueba Ping Red B y el resto de redes Fig. 54. Prueba Ping Red B y el resto de redes c. Pruebas Red C – 192.168.1.128/2 7 Fig. 55. Prueba Ping Red C y el resto de redes Fig. 56. Prueba Ping Red C y el resto de redes d. Pruebas Red D – 192.168.1.160/ Fig. 57. Prueba Ping Red D y el resto de redes

Telemática y Redes Fig. 58. Prueba Ping Red D y el resto de redes e. Pruebas Red E – 192.168.1.192/2 8 Fig. 59. Prueba Ping Red E y el resto de redes Fig. 60. Prueba Ping Red E y el resto de redes f. Pruebas Red F – 192.168.1. 208 /2 8 Fig. 61. Prueba Ping Red F y el resto de redes Fig. 62. Prueba Ping Red F y el resto de redes Paso 11 : Red final laboratorio No. 4 Subnetting VLSM + Enrutamiento Estático. Fig. 63. Red Final Laboratorio No. En este apartado se presentan los resultados obtenidos luego de realizar el procedimiento, y se contrastan con lo visto en las sesiones de clase (Mínimo media página).
