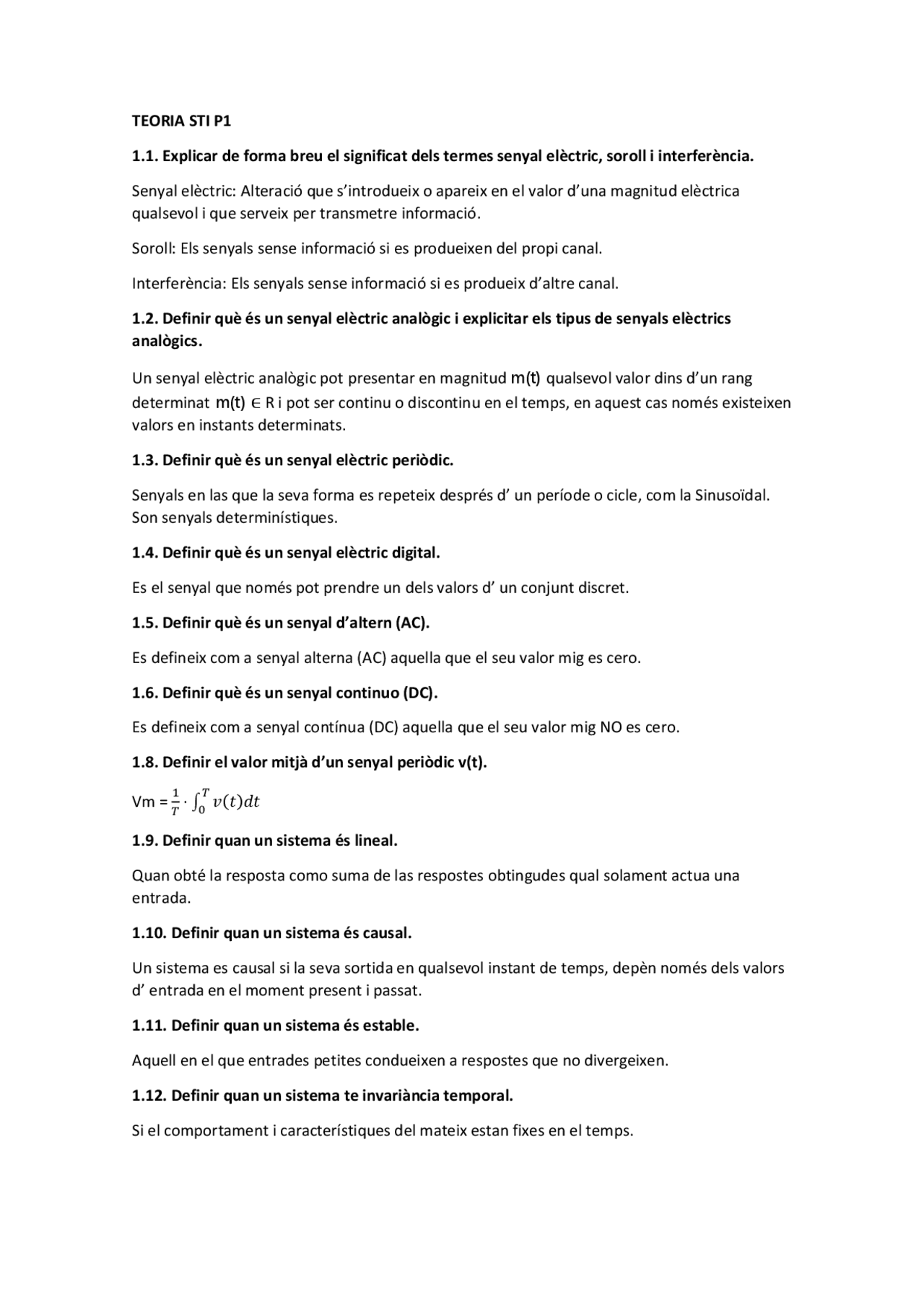

TEORIA STI P
1.1. Explicar de forma breu el significat dels termes senyal elèctric, soroll i interferència.
Senyal elèctric: Alteració que s’introdueix o apareix en el valor d’una magnitud elèctrica qualsevol i que serveix per transmetre informació.
Soroll: Els senyals sense informació si es produeixen del propi canal.
Interferència: Els senyals sense informació si es produeix d’altre canal.
1.2. Definir què és un senyal elèctric analògic i explicitar els tipus de senyals elèctrics analògics.
Un senyal elèctric analògic pot presentar en magnitud m(t) qualsevol valor dins d’un rang
determinat m(t) ∈ R i pot ser continu o discontinu en el temps, en aquest cas només existeixen valors en instants determinats.
1.3. Definir què és un senyal elèctric periòdic.
Senyals en las que la seva forma es repeteix després d’ un període o cicle, com la Sinusoïdal. Son senyals determinístiques.
1.4. Definir què és un senyal elèctric digital.
Es el senyal que només pot prendre un dels valors d’ un conjunt discret.
1.5. Definir què és un senyal d’altern (AC).
Es defineix com a senyal alterna (AC) aquella que el seu valor mig es cero.
1.6. Definir què és un senyal continuo (DC).
Es defineix com a senyal contínua (DC) aquella que el seu valor mig NO es cero.
1.8. Definir el valor mitjà d’un senyal periòdic v(t).
Vm = · (^) ∫ ( )
1.9. Definir quan un sistema és lineal.
Quan obté la resposta como suma de las respostes obtingudes qual solament actua una entrada.
1.10. Definir quan un sistema és causal.
Un sistema es causal si la seva sortida en qualsevol instant de temps, depèn només dels valors d’ entrada en el moment present i passat.
1.11. Definir quan un sistema és estable.
Aquell en el que entrades petites condueixen a respostes que no divergeixen.
1.12. Definir quan un sistema te invariància temporal.
Si el comportament i característiques del mateix estan fixes en el temps.
1.13. Definir la propietat de superposició d’un sistema.
Qualsevol circuit lineal amb dues o més generadors es pot descompondre en tants circuits com generadors.
1.14. La relació entre estructura i comportament d’un sistema a quins processos dona lloc. Explicar breument aquest processos.
Anàlisis: El desenvolupament de procediments que permeten obtenir la senyal de sortida per a qualsevol senyal d’ entrada.
Síntesis: Elecció d’ una interconnexió de components i d’ un conjunt de valors per a que el sistema mostri un determinat comportament.
1.15. Explicar breument el procés de síntesis d’un sistema electrònic.
Es refereix a l’elecció d’una interconnexió de components d’uns determinats valors perquè el sistema disposi d’un determinar comportament.
1.16. Explicar breument el procés d’anàlisis i de síntesis d’un sistema electrònic.
Anàlisi: consisteix en el desenvolupament de procediments que permeten obtenir el senyal de sortida per a qualsevol senyal d'entrada seguint un mètode unificat.
Síntesi: l'elecció d'una interconnexió de components i d'un conjunt de valors de manera que el sistema mostri un determinat comportament.
1.17. Expliqueu quina es la característica principal d’un sistema en llaç tancat.
El que caracteritza un sistema en llaç tancat és l’acció de la sortida sobre l’entrada, a través d’un procés de realimentació, que consisteix a comparar l’estat de la sortida amb el de consigna per modificar la resposta del sistema d’acord amb aquest últim valor.
1.18. De quins elements es compon principalment un sistema de control en llaç obert. Dibuixeu un esquema.
Controlador: Determina i executa el procés per el qual ha estat dissenyat.
Actuador: Element final que fa una acció sobre el procés.
Actuador Controlador Planta
1.19. Quines diferències hi ha entre un sistema de control en llaç obert i un de llaç tancat?.
El sistema de llaç tancat te sentit unidireccional de senyal, i la senyal de sortida no es compara amb la d’ entrada. En el sistema de llaç obert es comparen ambdues senyals, i es fa servir la diferència com a medi de control del procés controlat.
1.21. De que depèn l’exactitud d’un sistema de control de llaç obert.
Del calibratge del sistema i per tant, la presència de pertorbacions pot provocar que aquest no compleixi la funció assignada.
1.22. Per què la majoria dels processos existents en la indústria utilitzen el control en llaç tancat.
Perquè permet reduir la desviació del sistema respecte als criteris de funcionament.
1.34. Justificar per què els voltímetres tenen una resistència d’entrada elevada.
El voltímetre ha de tenir una resistència lo mes alta possible, per evitar que es produeixin consums de corrent interna, ja que de no ser així, donaria lloc a mesures errònies en el voltatge a mesurar.
1.35. Quines són les opcions tecnològiques més importants utilitzades per implementar algoritmes dedicats a processar informació dels sensors per regular i supervisar un sistema.
Microcontroladors, ordinadors encastats, PC industrial i autòmats programables (PLC).
1.36. Descriu que entenem per un semiconductor de tipus N.
És un semiconductor que s’han afegit impureses que tenen 5 electrons en la banda de valencia. En formar enllaços en el semiconductor es genera un electró lliure. D’aquesta manera el corrent elèctric es genera degut a aquest electrons.
1.37. Explicar breument per què és essencial en el camp de l’electrònica l’ús de materials semiconductors.
Perquè a molt baixes temperatures, els semiconductors tenen les propietats d'un aïllant i a altes temperatures, els materials adopten les propietats d'un conductor, encara que de baixa qualitat.
1.38. Indicar quina és la transició de l’electrònica a la microelectrònica.
La transició dels components individuals al circuit integrat.
1.39. Explicar breument l’efecte termoiònic que va donar lloc al primer dispositiu electrònic.
És el flux de partícules carregades trucades ions que prové d'una superfície de metall causat per una energia tèrmica de tipus vibracional que provoca una força electrostàtica que empeny els electrons cap a la superfície.
1.40. Explicar breument la tecnologia planar que ha donat lloc a la microelectrònica.
No sé.
1.41. Indicar quin són els objectius d’un sistema processador de senyal i d’un sistema processador de potencia.
S.P. de senyal: Maximitzar l’ informació per unitat.
S.P. de potencia: Realitzar la conversió de la senyal elèctrica amb la màxima eficiència energètica.
2.1 Indicar quina és la diferencia entre un component passiu i un component actiu.
Component Passiu: Absorbeix energia P > 0.
Component Actiu: Allibera energia P < 0.
2.31 Indicar les condicions que ha de complir un transistor bipolar per què treballi en règim de saturació.
Perquè el transistor entri en saturació, la VCE = 0, en teoria entre el col·lector i l'emissor haurà un curtcircuit, en realitat la VCE mai és zero, però per facilitar els càlculs s'assumeix que és zero.
2.32 Indicar les condicions que ha de complir un transistor bipolar per què treballi en règim lineal.
La unió emissor-base està directament polaritzada i la unió base-col·lector inversament polaritzada; la VBE està compresa entre 0.4 V i 0.8 V (valor típic de 0.7 V).
2.36 Explicar els avantatges d’un circuit de polarització universal en front d’un de polarització mitjançant el corrent de base.
No se.
2.62 Indicar el nombre i tipus de semiconductors en els components: díode zener, transistor bipolar i tiristor.
No se.
