Funciona mediante un pistón que se mueve de
forma alternativa dentro de un cilindro,
transformando el movimiento giratorio en
lineal. Realiza ciclos de admisión y compresión
usando válvulas, logrando altas presiones
aunque con caudales bajos. Puede trabajar en
varias etapas con enfriamiento intermedio.
DE EMBOLO OSCILANTE
Cigüeñal convierte giro
en movimiento lineal
Admisión: vacío
succiona aire al cilindro
Compresión: pistón
sube, aire se presuriza
Escape: válvula abre,
aire comprimido sale
Multietapa: enfría aire
entre compresiones
COMPRESOR
DE PISTON
COMPRESOR DE
MEMBRANA
COMPRESOR
RADIAL
TURBO
COMPRESOR-
AXIAL
Reduce volumen atrapando gas en
cavidades
Flujo continuo, menor vibración que
pistón
Menor mantenimiento, menos piezas
móviles
COMPRESOR ROTATIVO CELULAR
Compresión progresiva por doble rotor
Flujo continuo sin pulsaciones
Alta capacidad y operación estable
Aceite lubrica, enfría y sella sistema
Incluye separador aceite y enfriador
final
COMPRESOR HELECOIDAL BICELULAR
Dos lóbulos desplazan aire sin
comprimir interno
Compresión ocurre en la descarga
Alto caudal, baja presión
COMPRESOR ROOTS

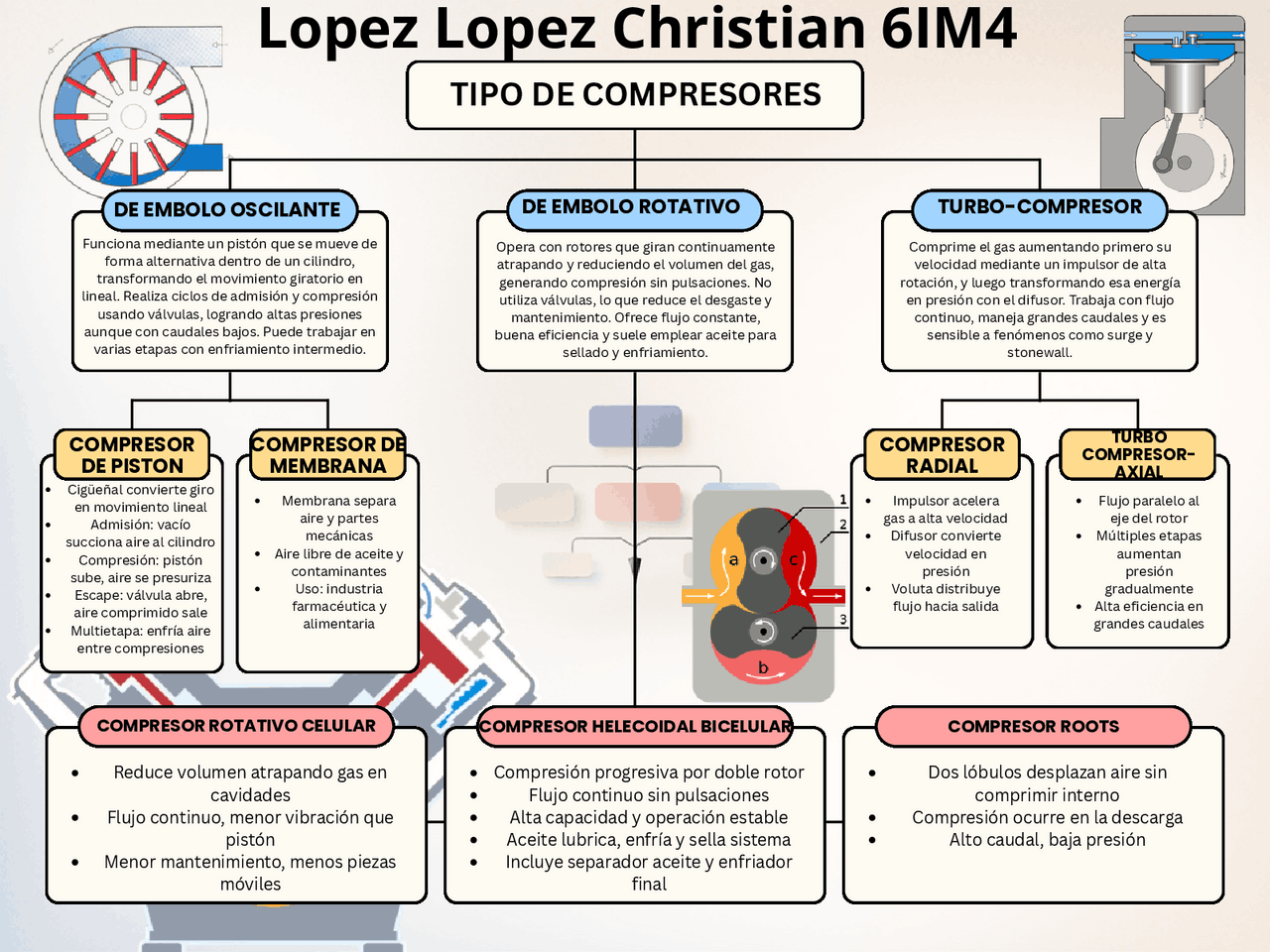

TIPO DE COMPRESORES
Opera con rotores que giran continuamente
atrapando y reduciendo el volumen del gas,
generando compresión sin pulsaciones. No
utiliza válvulas, lo que reduce el desgaste y
mantenimiento. Ofrece flujo constante,
buena eficiencia y suele emplear aceite para
sellado y enfriamiento.
DE EMBOLO ROTATIVO
Comprime el gas aumentando primero su
velocidad mediante un impulsor de alta
rotación, y luego transformando esa energía
en presión con el difusor. Trabaja con flujo
continuo, maneja grandes caudales y es
sensible a fenómenos como surge y
stonewall.
TURBO-COMPRESOR
Impulsor acelera
gas a alta velocidad
Difusor convierte
velocidad en
presión
Voluta distribuye
flujo hacia salida
Flujo paralelo al
eje del rotor
Múltiples etapas
aumentan
presión
gradualmente
Alta eficiencia en
grandes caudales
Membrana separa
aire y partes
mecánicas
Aire libre de aceite y
contaminantes
Uso: industria
farmacéutica y
alimentaria
Lopez Lopez Christian 6IM4
