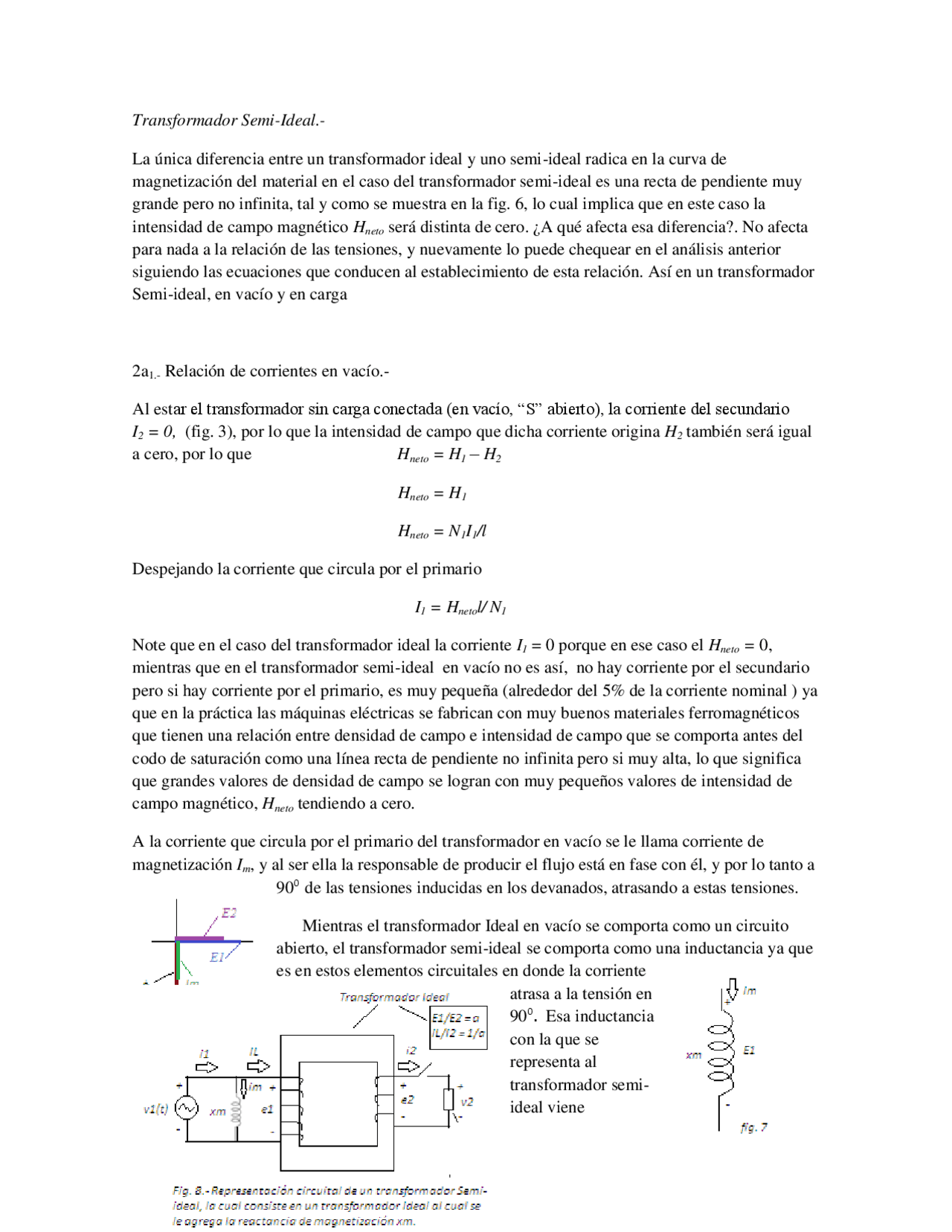

Transformador Semi-Ideal.-
La única diferencia entre un transformador ideal y uno semi-ideal radica en la curva de
magnetización del material en el caso del transformador semi-ideal es una recta de pendiente muy
grande pero no infinita, tal y como se muestra en la fig. 6, lo cual implica que en este caso la
intensidad de campo magnético Hneto será distinta de cero. ¿A qué afecta esa diferencia?. No afecta
para nada a la relación de las tensiones, y nuevamente lo puede chequear en el análisis anterior
siguiendo las ecuaciones que conducen al establecimiento de esta relación. Así en un transformador
Semi-ideal, en vacío y en carga
2a1.- Relación de corrientes en vacío.-
Al estar el transformador sin carga conectada (en vacío, “S” abierto), la corriente del secundario
I2 = 0, (fig. 3), por lo que la intensidad de campo que dicha corriente origina H2 también será igual
a cero, por lo que Hneto = H1 – H2
Hneto = H1
Hneto = N1I1/l
Despejando la corriente que circula por el primario
I1 = Hnetol/ N1
Note que en el caso del transformador ideal la corriente I1 = 0 porque en ese caso el Hneto = 0,
mientras que en el transformador semi-ideal en vacío no es así, no hay corriente por el secundario
pero si hay corriente por el primario, es muy pequeña (alrededor del 5% de la corriente nominal ) ya
que en la práctica las máquinas eléctricas se fabrican con muy buenos materiales ferromagnéticos
que tienen una relación entre densidad de campo e intensidad de campo que se comporta antes del
codo de saturación como una línea recta de pendiente no infinita pero si muy alta, lo que significa
que grandes valores de densidad de campo se logran con muy pequeños valores de intensidad de
campo magnético, Hneto tendiendo a cero.
A la corriente que circula por el primario del transformador en vacío se le llama corriente de
magnetización Im, y al ser ella la responsable de producir el flujo está en fase con él, y por lo tanto a
90⁰ de las tensiones inducidas en los devanados, atrasando a estas tensiones.
Mientras el transformador Ideal en vacío se comporta como un circuito
abierto, el transformador semi-ideal se comporta como una inductancia ya que
es en estos elementos circuitales en donde la corriente
atrasa a la tensión en
90⁰. Esa inductancia
con la que se
representa al
transformador semi-
ideal viene
