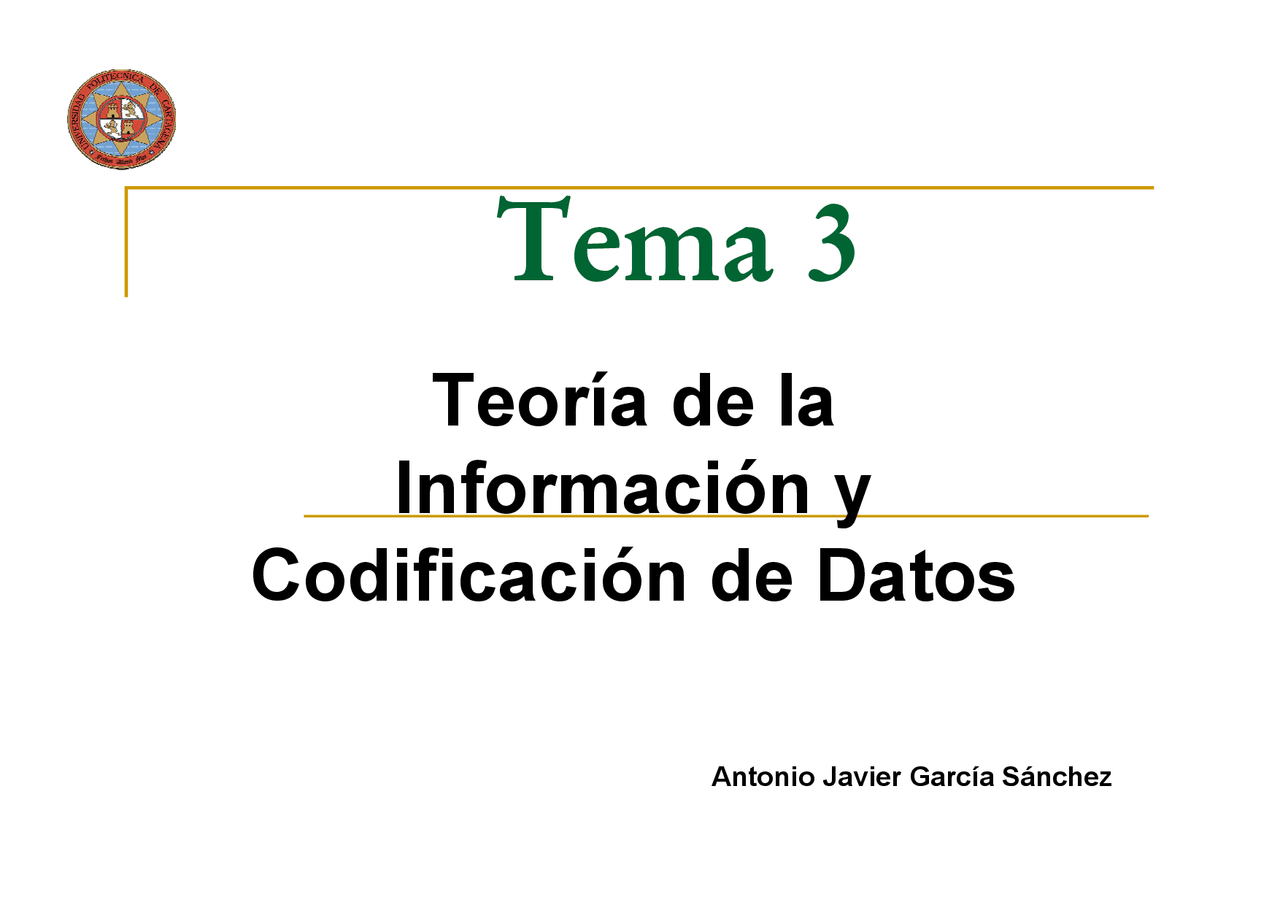

Tema 3
Teoría de la
Información y
Codificación de Datos
Antonio Javier García Sánchez
Fund. Telemática Curso 2010/
Contenidos
3.1 Introducción
3.2. Tipos y Características de las Señales3.3. Modalidades de la transmisión3.4. Codificación y Modulación3.5. Esquemas de Codificación3.6. Técnicas de Modulación3.7. Perturbaciones
Fund. Telemática Curso 2010/
Tipos y características de las señales.
Señal original
Repetidor
Señal regenerada
SEÑALES DIGITALES
Fund. Telemática Curso 2010/
Tipos y características de las señales.
Señal originalRepetidor
Señal regenerada
SEÑALES DIGITALES
Fund. Telemática Curso 2010/
Codificación.Esquemas de Codificación.NRZ
Fund. Telemática Curso 2010/
Codificación.Esquemas de Codificación.Bipolar-AMI and Pseudoternario
Fund. Telemática Curso 2010/
Codificación. Esquemas de Codificación. B8ZS-HDB
•Si aparece un octeto con todo ceros y el último valor de tensión anterior adicho octeto fue positivo, codificar dicho octeto como 000+-0-+.•Si aparece un octeto con todo ceros y el último valor de tensión anterior adicho octeto fue negativo, codificar dicho octeto como 000-+0+-.
- Fund. Telemática Curso 2010/
- Codificación. Esquemas de Codificación. B8ZS-HDB
Fund. Telemática Curso 2010/
Técnicas de modulación.
A
la
hora
de
transmitir
una
señal,
lo
más
sencillo sería transmitirla en su forma original
en
BANDA BASE
Para
su
mejor
adaptación
al
canal,
y
el
mejor
aprovechamiento
de
la
capacidad
del
mismo,
generalmente una señal se modula.
Fund. Telemática Curso 2010/
Técnicas de modulación.
Modulación:
En una modulación la señal que transporta la información,
señal moduladora
, se envía a través de
otra señal,
portadora
, cuyas características son óptimas
para ser transmitida por un determinado medio.
La señal moduladora controla algún parámetro de la señal portadora (o una combinación de variosparámetros), por ejemplo: la amplitud, la frecuencia o lafase.
A la señal resultante de la modulación se le da el nombre de
señal modulada
.
Fund. Telemática Curso 2010/
Técnicas de modulación.
- Modulación en amplitud (AM).
Consiste en hacer variar laamplitud de una portadorasinusoidal en función de lasvariaciones de la señalmoduladora.
- Modulación en frecuencia
(FM). La frecuencia de laportadora varía en función delas variaciones de la señalmoduladora.
Modulaciones con portadora y moduladora analógicas
MODULACIÓN FM
Fund. Telemática Curso 2010/
Técnicas de modulación.
Modulaciones con portadora y moduladora analógicas
- Modulación en amplitud (AM).
Consiste en hacer variar laamplitud de una portadorasinusoidal en función de lasvariaciones de la señalmoduladora.
- Modulación en frecuencia
(FM). La frecuencia de laportadora varía en función delas variaciones de la señalmoduladora.
- Modulación en fase (PM). Las
variaciones de la señal afectaa la fase de portadora.
MODULACIÓN PM
Fund. Telemática Curso 2010/
Técnicas de modulación.
MODULACIÓN FSK
ASK
(
Amplitude Shift
Keying
). La portadora
está presente o ausenteen función del nivel deseñal digital. Es muysensible al ruidoelectromagnético.
FSK
(
Frequency Shift
Keying
). La frecuencia
de la portadoradepende del nivel de laseñal digital. Es másinmune frente al ruido.
Modulaciones con portadora analógica y moduladora digital
Fund. Telemática Curso 2010/
Técnicas de modulación.
MODULACIÓN PSK
ASK
(
Amplitude Shift
Keying
). La portadora está
presente o ausente enfunción del nivel de señaldigital. Es muy sensible alruido electromagnético.
FSK
(
Frequency Shift
Keying
). La frecuencia de la
portadora depende del nivelde la señal digital. Es másinmune frente al ruido.
PSK
(
Phase Shift Keying
). A
cada señal de datos lecorresponden distintosvalores de la fase de laportadora.
Modulaciones con portadora analógica y moduladora digital
