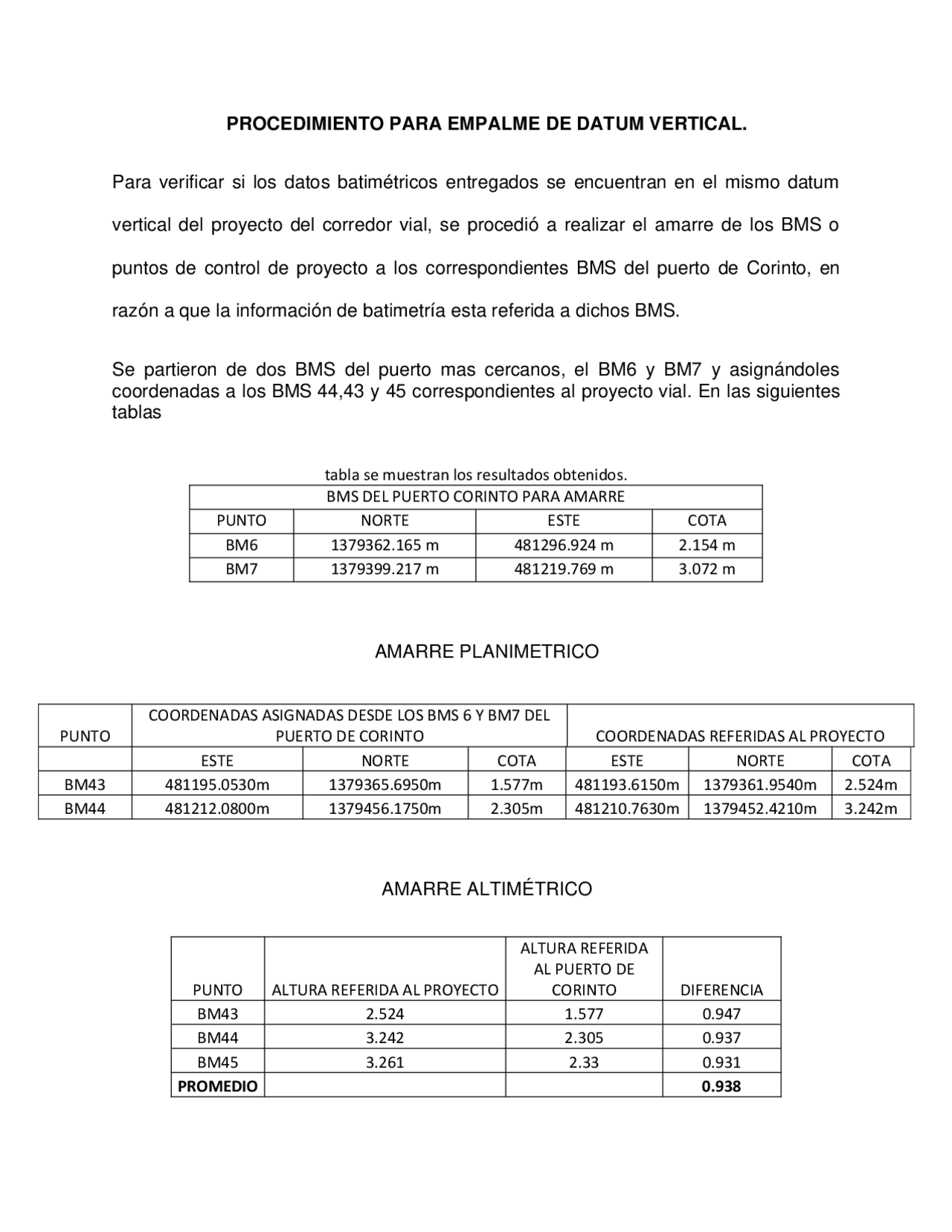

PROCEDIMIENTO PARA EMPALME DE DATUM VERTICAL.
Para verificar si los datos batimétricos entregados se encuentran en el mismo datum
vertical del proyecto del corredor vial, se procedió a realizar el amarre de los BMS o
puntos de control de proyecto a los correspondientes BMS del puerto de Corinto, en
razón a que la información de batimetría esta referida a dichos BMS.
Se partieron de dos BMS del puerto mas cercanos, el BM6 y BM7 y asignándoles
coordenadas a los BMS 44,43 y 45 correspondientes al proyecto vial. En las siguientes
tablas
tabla se muestran los resultados obtenidos.
BMS DEL PUERTO CORINTO PARA AMARRE
PUNTO
NORTE
ESTE
COTA
BM6
1379362.165 m
481296.924 m
2.154 m
BM7
1379399.217 m
481219.769 m
3.072 m
AMARRE PLANIMETRICO
AMARRE ALTIMÉTRICO
PUNTO
ALTURA REFERIDA AL PROYECTO
ALTURA REFERIDA
AL PUERTO DE
CORINTO
DIFERENCIA
BM43
2.524
1.577
0.947
BM44
3.242
2.305
0.937
BM45
3.261
2.33
0.931
PROMEDIO
0.938
PUNTO
COORDENADAS ASIGNADAS DESDE LOS BMS 6 Y BM7 DEL
PUERTO DE CORINTO
COORDENADAS REFERIDAS AL PROYECTO
ESTE
NORTE
COTA
ESTE
NORTE
COTA
BM43
481195.0530m
1379365.6950m
1.577m
481193.6150m
1379361.9540m
2.524m
BM44
481212.0800m
1379456.1750m
2.305m
481210.7630m
1379452.4210m
3.242m
