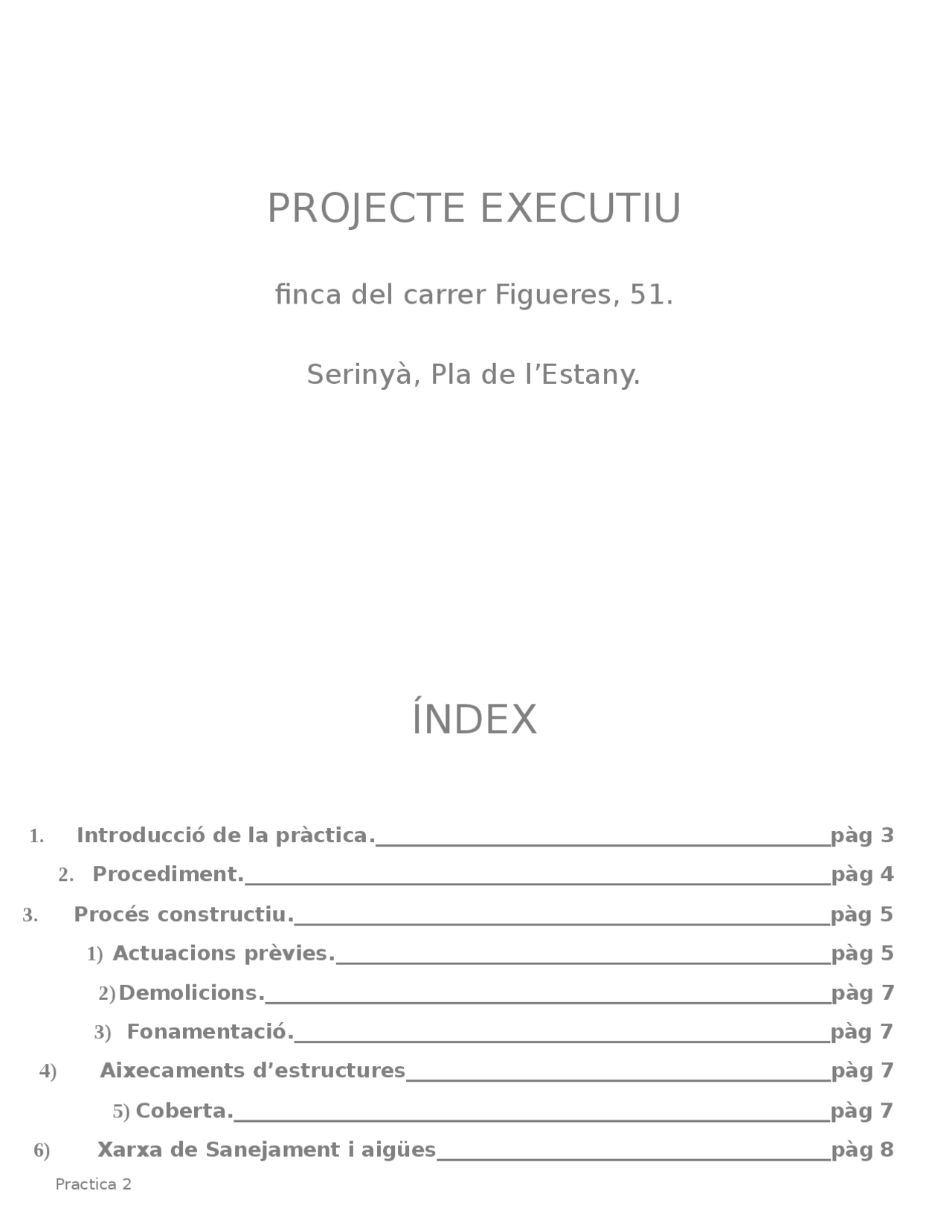

PROJECTE EXECUTIU
finca del carrer Figueres, 51.
Serinyà, Pla de l’Estany.
ÍNDEX
1. Introducció de la pràctica._____________________________________________pàg 3 **2. Procediment.__________________________________________________________pàg 4
- Procés constructiu._____________________________________________________pàg 5**
1) Actuacions prèvies._________________________________________________pàg 5
2) Demolicions.________________________________________________________pàg 7
3) Fonamentació._____________________________________________________pàg 7
4) Aixecaments d’estructures__________________________________________pàg 7
5) Coberta.___________________________________________________________pàg 7
6) Xarxa de Sanejament i aigües_______________________________________pàg 8 Practica 2
7) Distribució interior.___________________________________________________pàg 8
8) Xarxa elèctrica, de telecomunicació i calefacció.____________________pàg 8
- Acabats de façana.________________________________________________pàg 9
10) Acabats d’interior.________________________________________________pàg 9
4. Annex._______________________________________________________________pàg 11
1) Plànol de fonamentació i coberta._________________________________pàg 12
2) Plànol de plantes.__________________________________________________pàg 13
3) Plànol de façanes._________________________________________________pàg 14
4) Plànol de fusteria.__________________________________________________pàg 15
5) Plànol de secció habitatge 1.______________________________________pàg 16
6) Plànol d’instal·lacions.______________________________________________pàg 17
INTROCUCCIÓ A LA PRÀCTICA.
La practica següent consta de la realització d’un projecte executiu. El projecte executiu es base en la aprofundització del projecte i en l’explicació de quins passos s’hauran de complir per tirar endavant l’obra.
En aquest punt ja es comença a detallar quina forma tindrà l’habitatge o l’edifici, així com també s’especifica inicialment com hipotèticament hauria de ser la fonamentació de l’edifici.
Entre altres paràmetres el projecte executiu contempla molts apartats que ens ajuden a dur el projecte final. O millor dit ens estalvien feina, és el cas per exemple dels primers plànols. En el projectes executiu ja podem veure com quedarà finalment la façana de l’edifici i de quins materials estarà construït.
Distribució interior.
Xarxa elèctrica, de telecomunicació i calefacció.
Acabats de façana.
Acabats d’interior.
Tot i que el procediment de construcció ha de seguir el model ordenat anteriorment, cal esmentar que en alguns casos algunes de les accions es podran solapar o coincidir, sempre hi quan ho marqui el calendari d’execució.
ACTUACIONS PRÈVIES.
En primer lloc per la rehabilitació de l’habitatge s’hauran de realitzar uns treballs d’apuntalament, per tal que aquest no cedeixi, ja que només voldrem conservar les 3 façanes de l’edifici i construir una estructura nova.
El sistema escollit per protegir la façana tindrà una execució de l'estintolament mitjançant la col·locació d'una carcassa metàl·lic i el seu travament amb una bastida estabilitzadora, utilitzant un sistema de bigues alleugerides, diagonals i altres accessoris, ancorat a uns contrapesos formats per daus de formigó armat. Per tal de col·locar els elements estructurals d’estintolament de la façana caldrà utilitzar 10,64 metres quadrats de la calçada, com a conseqüència de la col·locació dels daus de formigó. Per aquest motiu
Imatge 1 ( detall constructiu de l’apuntalament de façana) Font: CYPE.
Un cop apuntalada la façana caldrà reforçar la fonamentació de l’edifici per
la part exterior. De manera que s’utilitzaran mircropilotages. Per tal que aquets exerceixin la seva funció s’obriran rases paral·lels a les façanes. (imatge 2).
També es duran a terme treballs de reomplert de fonamentació, que consistiran en obrir una rasa arran de façana per la part exterior i reomplir- la amb formigó armat. (imatge 3).
Imatge 2 (detall constructiu dels micropilotatges) Font: CYPE.
Imatge 3 ( detall constructiu dels reomplerts Font: CYPE.
En aquestes actuacions prèvies també caldrà realitzar la senyalització
corresponent a la calçada referent a l’obra. Així com també fer la neteja corresponent de vegetació en els llocs que s’escaigui.
DEMOLICIONS.
DISTRIBUCIÓ INTERIOR.
La distribució interior anirà separada per murs de 15 cm. Gero de 7, més 4 cm per banda de revestiment interior de pedra natural. (veure plànols de plantes) en dos zones hi ha (especificades en plànols de plantes) la paret
passarà a ser un mur cortina de vidre doble, agafat al paviment mitjançant elements metàl·lics.
XARXA ELÈCTRICA DE TELECOMUNICACIÓ I CALEFECCIÓ.
La xarxa elèctrica anirà endinsada al mur de distribució interior, al mur de
paret exterior, o bé col·locada a l’interior d’un sostre falç. De la mateixa manera que la xarxa de telecomunicació. Pel que fa a la xarxa de calefacció, s’utilitzarà un terra radiant, col·locat sota el parquet flotant tal i com
s’especifica al plànol de secció de l’habitatge 1.
ACABATS DE FAÇANA.
Els acabats de la façana constaran de una neteja i reomplint de la pedra natural existent a la façana conservada. Dins l’apartat d’acabats de façana
també podem introduir-hi els tancaments, en aquest cas seran d’alumini de color semblant a la fusta, segons la normativa de colors de la zona. (veure plànol de tancaments) a més en tres obertures hi haurà la protecció d’una
reixa de ferro colat.
ACABATS D’INTERIOR.
Els acabats d’interior constaran d’aplacats de pedra natural, agafats a la paret mitjançant morter. El sostre tindrà un acabat d’enguixat fi. O bé constarà d’un sostre falç de guix. El paviment serà parquet flotant de teca. En els serveis sanitaris hi haurà un recobriment de murs de rajola ceràmica.
Imatge 3 ( detall constructiu de la protecció impermeable del bany) Font: CYPE.
Imatge 4 ( detall constructiu de l’aïllament tèrmic i acústic de la paret de façana) Font: CYPE.
Imatge 5 ( detall constructiu de la col·locació del terra, parquet flotant, aïllant terra radiant i pavimentació base) Font: CYPE.
Imatge 6 ( detall constructiu del forjat i del cèrcol. Formigó armat i revoltons ceràmics) Font: CYPE.
Imatge 7 ( detall constructiu de la col·locació de la impermeabilització sobre un forjat) Font: CYPE.
