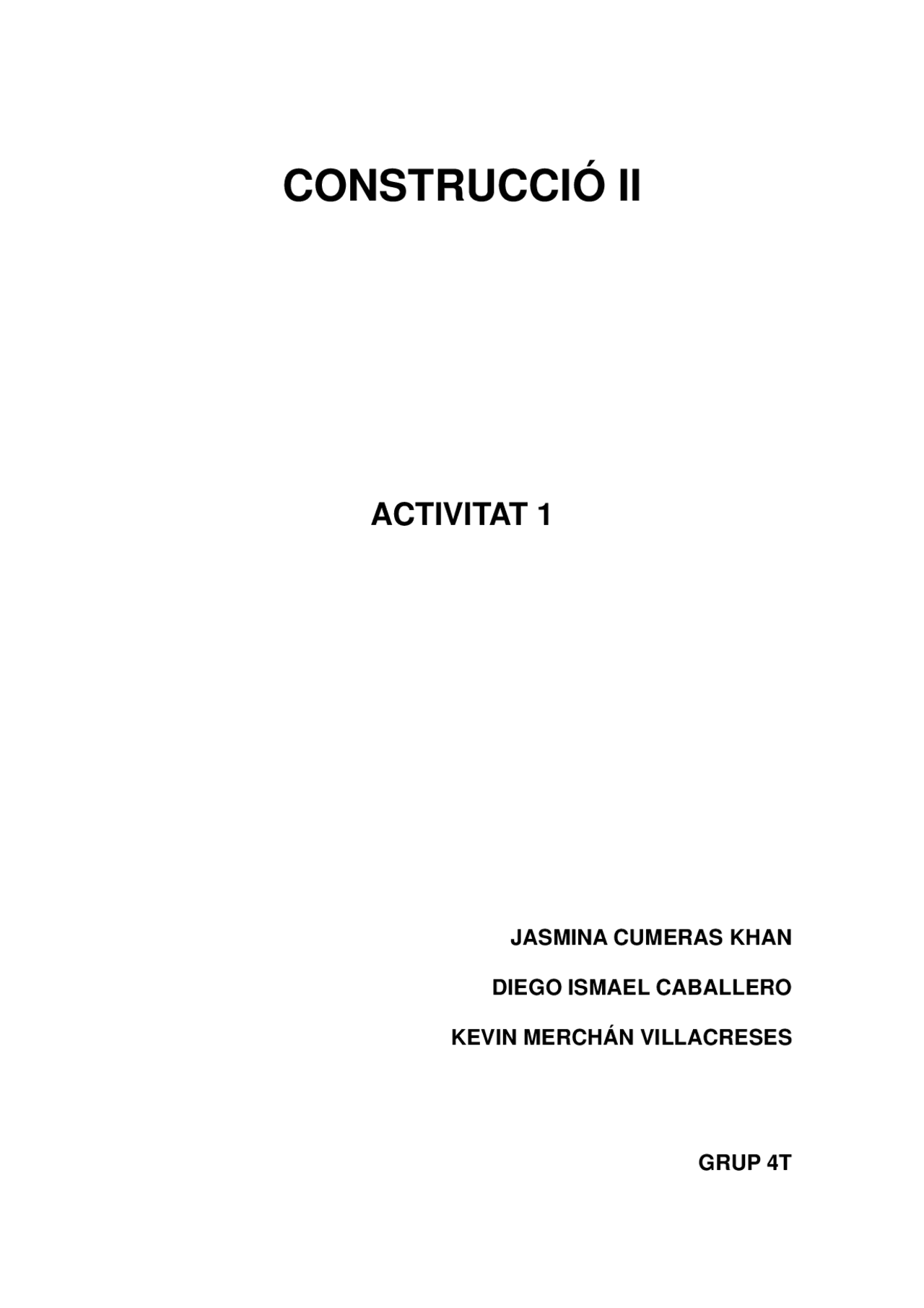

CONSTRUCCIÓ II
ACTIVITAT 1
JASMINA CUMERAS KHAN
DIEGO ISMAEL CABALLERO
KEVIN MERCHÁN VILLACRESES
GRUP 4T
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Treball sabates 1, Guías, Proyectos, Investigaciones de Construcción
Asignatura: Construccio II, Profesor: marta batlle, Carrera: Enginyeria d'Edificació, Universidad: UPC
Tipo: Guías, Proyectos, Investigaciones
2012/2013
1 / 17
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Vista previa parcial del texto
¡Descarga Treball sabates 1 y más Guías, Proyectos, Investigaciones en PDF de Construcción solo en Docsity!
CONSTRUCCIÓ II
ACTIVITAT 1
JASMINA CUMERAS KHAN DIEGO ISMAEL CABALLERO KEVIN MERCHÁN VILLACRESES GRUP 4T
ÍNDEX
**1. INTRODUCCIÓN ........................................................................................
- CÁCULO DE LA TENSIÓN ADMISIBLE........................................................
- CALCULAR DESCENSOS DE CARGAS DEL PILAR Y04‐X05..............…....2‐ 3 ‐ 4** PÀRQUING - PESO PROPIO - SOBRECARGA PERMANENTE - SOBRECARGA DE USO OFICINES
- PESO PROPIO
- SOBRECARGA PERMANENTE
- SOBRECARGA DE USO COBERTA
- PESO PROPIO
- SOBRECARGA PERMANENTE
- SOBRECARGA DE USO
- **SOBRECARGA DE NIEVE
- DIMENSIONADO DE ZAPATA.............................................................4‐ 5 4.1 CÁLCULO DE LA ZAPATA RÍGIDA.................................................5‐ 6 ‐ 7 4.1CONCLUSIONES DEL DIMENSIONADO DE ZAPATA............................7‐ 8 5.BIBLIOGRAFIA ..................................................................................... ANEXO I** 1. DETALLES CONSTRUCTIVOS 2.1 DETALLE 1: SECCIÓN PILAR..................................................... 2.2 DETALLE 2: SECCIÓN ZAPATA.................................................. 2.3 DETALLE 3: PLANTA ZAPATA………………………………................... 2.4 DETALLE 4: LOSA.................................................................... 2.5 DETALLE 5: PLANTA LOSA....................................................... 2.6 DETALLE 6: SECCIÓN LOSA...................................................... 2.7 DETALLE 7: SECCIÓN LOSA Y MURO........................................
- Planta T1 (2 oficinas).
Zona B (derecha de la zapata)
- Peso total………………………………………....12,5KN/m
Peso propio……………………………………..…..6,
Sobrecarga Permanente……………………....+
Sobrecarga de uso………………………….….+ 2,
Peso total…………………………………………..10,7 x 2 = 21.4KN/m
Peso propio……………………………….………..…. - Cubierta
Sobrecarga Permanente……………………....+
Sobrecarga de uso…………………………..……+
Sobrecarga de Nieve…………………………..…+
Peso total………………………………………………..9 KN/m - P plantas zona A = 77,4 KN/m
Peso propio………………………………………...6, - Planta T3 (2 parking).
Sobrecarga Permanente……………………...+
Sobrecarga de uso………………………….…...+
Peso total…………………………………..........11,5 x 3 = 34.5KN/m
Peso propio……………………………………..……. - Cubierta.
Sobrecarga Permanente……………………...+
Sobrecarga de uso……………………………....+
Sobrecarga de nieve…………………………….+
Peso total………………………………………..…….9 KN/m
P plantas zona B = 56 KN/m P totalplantas = (PA + PB)/2 = 66,7 KN/m
4. DIMENSIONADO DE ZAPATA Una vez obtenida la carga que deriva de los datos del estudio geotécnico, tenemos que calcular la zapata indicando todos los parámetros de cálculo, dimensionar la geometría, armadura y disposición. - Pilares S pilares = 0,35 x 0,45 = 0,1575 m H pilares = 3x3 + 3x3,85 = 20,55 m V = S x h = 3,23 m P pilares = V x 2500 (densidad del hormigón armado) = 80, KN - Superficie de influencia = 7,5 x 7,5 = 56,25 m - Carga de servicio = (56,25 x 66,7) + 80,91 = 3832,78 KN = 391. Tn - Dimensionado de la zapata
h = 0,96 m → aproximadamente 1m − Cálculo del valor Td: Primero debemos mayorar la carga de servicio de la zapata Carga de servicio = 391.1Tn x 1,1(Coeficiente de mayoración)= 430,21 Tn Luego calculamos el valor de R1d donde: Carga de servicio/ 2 x 1,6 = 344.168Tn (R1d) X1 = 4,29/4 = 1.0725m Momento de cálculo de zapata rígida Td = (R1d(X1‐0,25a) / (0,85d) = 405,97Tn Md = (Td/4,29) = 94,63 Tn/ml ARMADO − Expresión del brazo mecánico: Calcularemos la capacidad mecánica del armado conociendo el momento de cálculo y el canto útil. d (canto útil) = h – r r será aproximadamente 5cm, por lo tanto d = 1 – 0,05 = 0,95 cm Asfyd = Md / 0,95 x d =94,63/0,95x0,95 = 104,85 Tn/ml
Cuantía geométrica: B400‐S → 2 ‰ Consultamos la tabla B400‐S, donde obtenemos el número de barras y su diámetro correspondiente. (Buscamos un valor tal que sea un tanto superior a 104,85) A pesar de todo, calcular el armado de la zapata no será necesario ya que no podremos recurrir a esta solución. Por tanto, no vamos a verificar si ésta solución sería correcta pero explicaremos como se haría: Vemos en las tablas que podríamos utilizar 10 barras de 20 mm de diámetro. Para ver si esto está bien calcularemos: 100 cm x 100 (h) x 2 ‰ = 20 cm² 10 x πr² tendrá que ser > 20 cm² 4.2 CONCLUSIONES DEL DIMENSIONADO DE LA ZAPATA Dado que las dimensiones de la zapata en planta resultan ser excesivas ya que se solaparía con las de su lado, hemos llegado a la conclusión que la solución mas adecuada es recurrir a una losa de cimentación. Los motivos que nos llevaron a esta solución constructiva son los siguientes: Al tener un nivel freático en la superficie serán necesarios unos muros pantalla enlazados a la losa para poder construir las plantas de parking bajo ese nivel. Para las luces que tenemos entre pilares y las dimensiones en planta de la zapata, los bulbos de presión se superponen y eso provoca una gran concentración de tensiones en el terreno.
5. BIBLIOGRAFIA: - Normativa EHE – 08 (Anexos) CTE DB‐SE‐AE (acciones en la edificación) CTE DB‐SE‐C (cimentaciones) - Estudio geotécnico - Banco de detalles arquitectónicos - Módulos de Construcción II
ANEXO I
1.DETALLES CONSTRUCTIVOS
Detalle pilar(seccion)
Detalle planta zapata
Detalle losa
Detalle losa (seccion)
Detalle losa y muro ( seccion)
