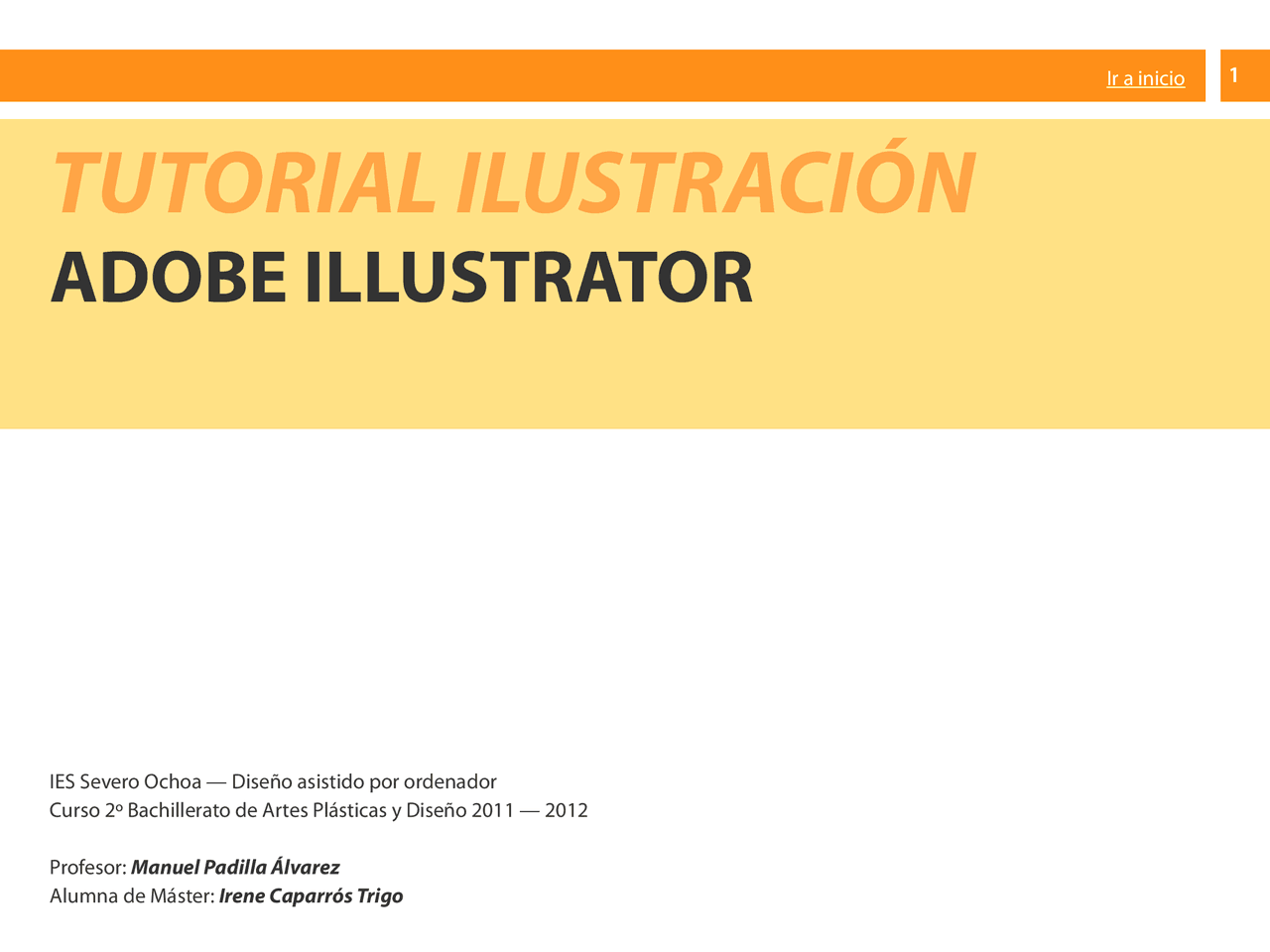

TUTORIAL ILUSTRACIÓN
ADOBE ILLUSTRATOR
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
tutorial de adobe Illustrator 6, Ejercicios de Diseño gráfico
totorial para aprender a manejar adobe illustrator practico y entendible
Tipo: Ejercicios
2018/2019
1 / 22
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga tutorial de adobe Illustrator 6 y más Ejercicios en PDF de Diseño gráfico solo en Docsity!
Ir a inicio^1
IES Severo Ochoa — Diseño asistido por ordenador Curso 2º Bachillerato de Artes Plásticas y Diseño 2011 — 2012
Profesor: Manuel Padilla Álvarez Alumna de Máster: Irene Caparrós Trigo
TUTORIAL ILUSTRACIÓN
ADOBE ILLUSTRATOR
Ir a inicio^2
El objetivo de este tutorial es crear una ilustración utilizando herramientas de dibujo vectorial, a través del programa Adobe Illustrator.
Las herramientas que vas a conocer al finalizar este tutorial seran:
— Método de trabajo en Illustrator — Diferencia entre vectores e imagen de mapa de bits — Buscatrazos — Pluma — Degradados — Modos de fusión entre capas — Efectos
IMAGEN
FINAL
INTRODUCCIÓN
PRESENTACIÓN EJERCICIO
IR A TUTORIAL
Ir a inicio^4
1.Unificar Combina todos los elementos en un solo objeto, y adopta el color del objeto que se encuentra por encima.
2.Menos frente Resta los objetos situa- dos al frente, así como la intersección que forman con el objeto inferior.
3.Formar intersección Conserva solo la parte superpuesta de los objetos.
4. Excluir Elimina solo la parte super- puesta de los objetos.
5.Dividir Separa una parte de la ilustra- ción en las caras rellenas que la compo- nen (una cara es un área no dividida por un segmento de línea).
6.Cortar Elimina la parte oculta de un objeto relleno y suprime los trazos.
7.Combinar Elimina la parte oculta de un objeto relleno, suprime los trazos y combina los objetos con colores idénti- cos.
8.Recortar Divide una ilustración en las caras rellenas que la componen y, a continuación, elimina todas las partes de la ilustración que quedan fuera de los límites del objeto situado más al frente.
9.Contornear Divide un objeto en sus segmentos de línea o bordes (Elimina los rellenos y conserva solo los trazados). 10.Menos fondo Resta los objetos si- tuados al fondo, así como la intersección que forman con el objeto superior. (Es exactamente el mismo efecto que la opción “menos frente”, pero con otro orden)
HERRAMIENTA BUSCATRAZOS
1
2
3
4 7
5 8
6 9
OBJETO
ORIGINAL:
Ir a inicio^5
La herramienta pluma de Photoshop nos permite dibujar trazados de una manera detallada y con posibilidades completas, haciendo tanto rectas como curvas. Ade- más, la pluma tiene la particularidad que nos permite alterar un trazado una vez realizado o, si nos equivocamos, volver hacia atrás con el comando edición-des- hacer.
Lo malo de la herramienta pluma, al principio, es casi siempre cuesta un poco para aprender a manejarla y a ve- ces hace cosas que no esperamos o no controlamos. No obstante, es una he- rramienta muy útil para hacer diversas cosas con Photoshop, no sólo trazados o siluetas complejas, sino también selec- ciones avanzadas.
La herramienta de pluma es la siguiente:
Debajo de la herramienta pluma hay va- rias otras herramientas complementarias que probablemente necesitemos usar en determinados momentos para reali- zar algunas acciones con los trazados o las formas.
Para empezar a operar con la herra- mienta pluma de Photoshop podemos seleccionarla y pulsar en cualquier parte de la imagen. Con ello colocaremos un primer punto del trazado. Luego pode- mos pulsar en cualquier otra parte de la imagen y colocaremos un segundo pun- to, creando un trazado que va desde el primer al segundo punto colocado (es-
tos se llaman puntos de ancla). Podemos continuar poniendo puntos de ancla y se irá dibujando el trazado, a base de rec- tas, entre los distintos puntos de ancla que venimos poniendo. Merece la pena experimentar un poco con la herramien- ta en este punto para ver su comporta- miento.
Hacer curvas con la herramienta
pluma
Una curva con la herramienta pluma es muy fácil de hacer. En nuestra suce- sión de colocación de puntos de ancla, después de colocar un punto de ancla, haciendo clic, vamos a mantener pulsa- do el ratón y arrastrar en cualquier di- rección. Veremos que se crea un curva y que al mover el ratón, arrastrando con el botón izquierdo pulsado, la curva se va modificando.
Una vez tenemos hecha la curva desea- da vamos probar a colocar un nuevo punto de ancla. Veremos como el traza- do continúa con otra curva, que se adap-
HERRAMIENTA PLUMA (Photoshop e Illustrator)
Ir a inicio^7
Continuar un trazado no terminado con la pluma A veces nos ocurrirá que estamos dibu- jando un trazado con la pluma, que no hemos llegado a completar, es decir, no hemos colocado puntos de ancla ha- ciendo un recorrido completo que acabe en en el primer punto de ancla colocado. Entonces puede que necesitemos operar con otras herramientas de Photoshop como por ejemplo la herramienta de mover para recolocar el trazado en otro lugar. Entonces queremos continuar el trazado incompleto colocándole nuevos puntos de ancla. Pero seleccionamos la herramienta pluma y ocurre que Photos- hop empieza un nuevo trazado, en vez
de continuar con el que estábamos reali- zando.
Para continuar con un trazado no com- pletado entonces tenemos que, con la herramienta pluma, pulsar encima del primer o último punto de ancla rea- lizado, según queramos continuar el trazado por el primer o último punto dibujado. Veremos que el cursor de la herramienta le sale un simbolito como con una línea y un círculo en medio. Después de haber hecho clic en el pun- to de ancla deseado, primero o último, hacemos clic en otra parte para colocar un nuevo punto de ancla continuación del pulsado.
Experimentar con la herramienta
pluma
Como hemos visto, hay bastantes deta- lles para trabajar con trazados y diversas herramientas complementarias que nos pueden ayudar a realizar el trazado o transformar uno ya realizado.
Lo mejor es experimentar por nosotros mismos para adquirir cierta soltura con la herramienta pluma de Photoshop, y las complementarias, porque no es una cosa fácil de dominar.
Os recomiendo que practiquéis con esta herramienta, es la más útil y precisa para realizar selecciones.
PRESENTACIÓN EJERCICIO Ir a inicio^8
OBJETIVOS DE LA PRÁCTICA
— Conocer un nuevo programa de dibu- jo vectorial, así como sus posibles aplica- ciones.
— Familiarizarse con el uso de las princi- pales herramientas de Adobe Illustrator.
TEMPORIZACIÓN
— Entrega práctica: 23 de Marzo
— Test de evaluación: 26 de Marzo
CONTENIDOS
— Introducción al programa Adobe Illus- trator.
— Manejo de herramientas: Básicas de dibujo (rectángulo, elipse, etc.), pluma, buscatrazos, degradados, efectos.
PROCEDIMIENTO
— Desarrollo de una práctica a través de un tutorial que englobe el uso de las herramientas anteriormente descritas, y posterior test de evaluación.
CRITERIOS DE EVALUACIÓN
— Realización de la práctica en el tiem- po previsto: 70% de la nota
- Creación del documento con los parámetros adecuados: 1 punto
- Uso correcto de la herramienta pluma: 3 puntos
- Uso correcto de la herramienta buscatrazos: 2 puntos
- Aplicación de efecto: 1 punto
- Aplicación de modo de fusión entre capas: 1 punto
- Aplicación de degradado: 1 punto
- Correcta aplicación de color de relleno y trazo: 1 punto — Test de evaluación: 25% de la nota — Actitud y asistencia: 5% de la nota
NOTA: No es tan importante el resultado final, como que practiques y te familia- rices con las distintas herramientas que ofrece el programa.
Ir a inicio^10
Primero vamos a crear al personaje
— Utilizando la herramienta elipse (L), traza un círculo (si mantienes pulsada la tecla Mayus, te generará una circunfe- rencia geométrica).
—Usando la herramienta de selección
directa (A) , click sobre alguno de los puntos que forman la circunferencia. Uti- liza los manejadores (son dos lineas que salen de cada uno de los puntos, cuando los seleccionas), deforma la circunferen- cia hasta tener la forma adecuada.
TUTORIAL: PASO 2
Ir a inicio^11
Dibujar dos elipses en la parte superior, como se ven en la primera imagen.
Selecciona todas las formas y, utilizando la herramienta buscatrazos , haz click en la primera opción ( Unión ). Esto hará que todas las formas se fusionen en una sola, eliminando las partes superpuestas.
TUTORIAL: PASO 3
NOTA: Si no aparece la herramienta bus- catrazos, la puedes encontrar en Ventana > Buscatrazos
CONSEJO: Aprovecha para experimentar por ti mismo que efecto causa cada una de las opciones de la herramienta Busca- trazos.
Ir a inicio^13
Utilizando la herramienta Elipse (L) , crea una sombra para la figura. Rellenala de color verde oscuro y sitúala por de- tras, como aparece en la primera imagen
(Para situarla detrás del resto de elemen- tos, selecciona la elipse y
Objeto > Organizar > Enviar detrás
Con la herramienta Pluma (P) , crea la mancha color carne, como aparece en la segunda imagen.
Ni la sombra ni esta mancha tienen tra- zo, asi que asegurate de que seleccionas “ninguno” en la opción color de trazo.
TUTORIAL: PASO 5
TUTORIAL: PASO 6 (Continúa creando el resto de los elementos con las herramientas que se especifican) Ir a inicio^14
Herramienta Elipse (L)
Herramienta Pluma (P)
Herramienta Elipse (L)
Herramienta Pluma (P)
1
3
2
4
TUTORIAL: PASO 8 Ir a inicio^16
A continuación, crea una linterna que estará sujetando el personaje. Para ello, utiliza tanto las herramientas básicas de dibujo (elipse y rectángulo)como el buscatrazos. En esta imagen tienes los pasos a seguir. No olvides darle el mismo trazo que al resto de la ilustración, para dar sensación de unidad.
Resultado Proceso
TUTORIAL: PASO 9 Ir a inicio^17
Ahora vamos a crear un fondo sencillo para la escena. Situa al personaje donde creas conveniente.
Es recomendable crear una nueva capa para trabajar el fondo sin que se modifi- que el personaje. Desde el panel capas (Ventana>capas o F7), crea una nueva capa y situala debajo del personaje.
CONSEJO: Puedes agrupar varios ele- mentos para trabajar más comodamente. Seleccionalos y elige Objeto> Agrupar
CONSEJO: Puedes bloquear y desblo- quear la capa haciendo click en el recua- dro donde aparece el candado, de esta manera evitarás modificarla por error.
TUTORIAL: PASO 11 Ir a inicio^19
Para aprovechar los efectos que ofrece Illustrator, vamos a deformar el fondo; para ello selecciona
Efecto > Deformar... > Inflar
te aparecerá un cuadro de diálogo don- de podrás modificar distintos paráme- tros, hasta que encuentres la deforma- ción que prefieras.
CONSEJO: Experimenta con los distin- tos estilos y parámetros para conocer el efecto que producen.
TUTORIAL: PASO 12 Ir a inicio^20
Escribe el nombre que quieras utilizando la herramienta texto (T) , para comple- tar la imagen. Puedes elegir el tipo de letra, tamaño e interlineado en la paleta “carácter” (como ya sabes, puedes en- contrarla en ventana>carácter)
A la tipografía también puedes darle el efecto que quieras, en este caso se ha elegido el efecto “abombar”.
